HEIDENHAIN CNC PILOT 4290 103
G112-Geo

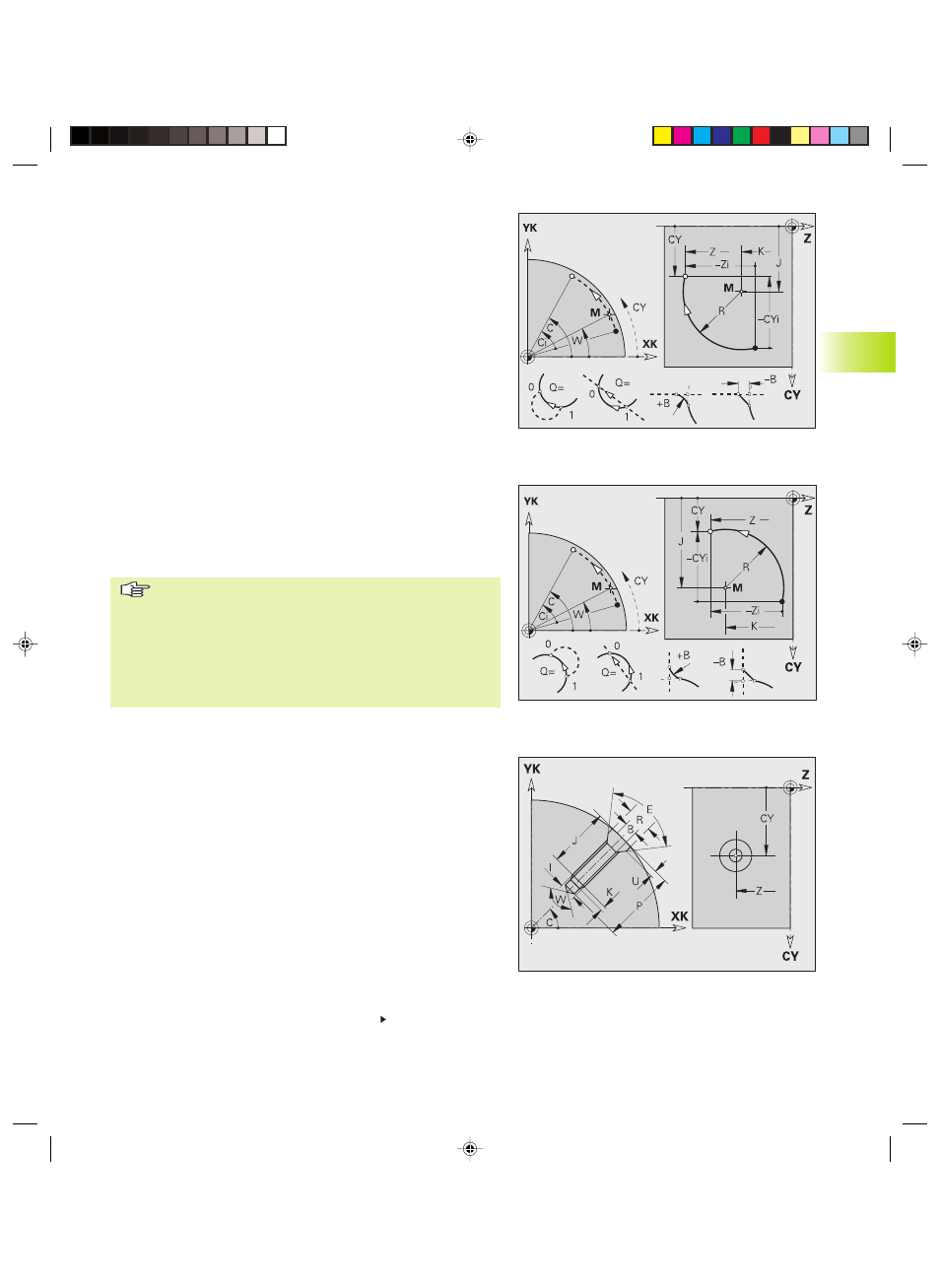

Arco profilo superficie cilindrica G112-Geo/G113-Geo
Senso di rotazione: vedi grafica ausiliaria
Parametri
Z:
Punto finale
C: Punto finale (angolo finale)
CY: Angolo finale come ”quota percorso” (riferimento: sviluppo
superficie cilindrica con ”Diametro di riferimento”)
R: Raggio
K: Centro (in direzione Z)
W: Angolo centro
J: Angolo centro come ”quota percorso”
Q: Selezione punto di intersezione – default: 0. Punto finale se
l'arco interseca una retta o un arco.
■ Q=0: punto di intersezione lontano
■ Q=1: punto di intersezione vicino
B: Smusso/Arrotondamento – Passaggio al successivo elemento
del profilo. Programmare il punto finale teorico se si indica uno
smusso/arrotondamento.
■ B Nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio del raccordo
■ B<0: larghezza dello smusso
Programmazione
■ Z, CY: assoluta, incrementale, modale o ”?”
■ C: assoluta, incrementale o modale
■ K, J: assoluta o incrementale
■ Programmare Z – C o Z – CY oppure K – W o K – J
■ Programmare ”Centro” o ”Raggio”
■ Con ”Raggio”: possibile solo arco <= 180°
G113-Geo
Foro superficie cilindrica G310-Geo
Foro con allargatura e filetto.
Parametri
Z:
Centro (posizione Z)
C: Centro (angolo)
CY: Angolo come ”quota percorso” (riferimento: sviluppo superficie
cilindrica con ”Diametro di riferimento”)
B: Diametro foro
P: Profondità foro (senza punta)
W: Angolo al vertice – default: 180°
R: Diametro di allargatura
U: Profondità di svasatura
Continua
