6 TURN PLUS
250

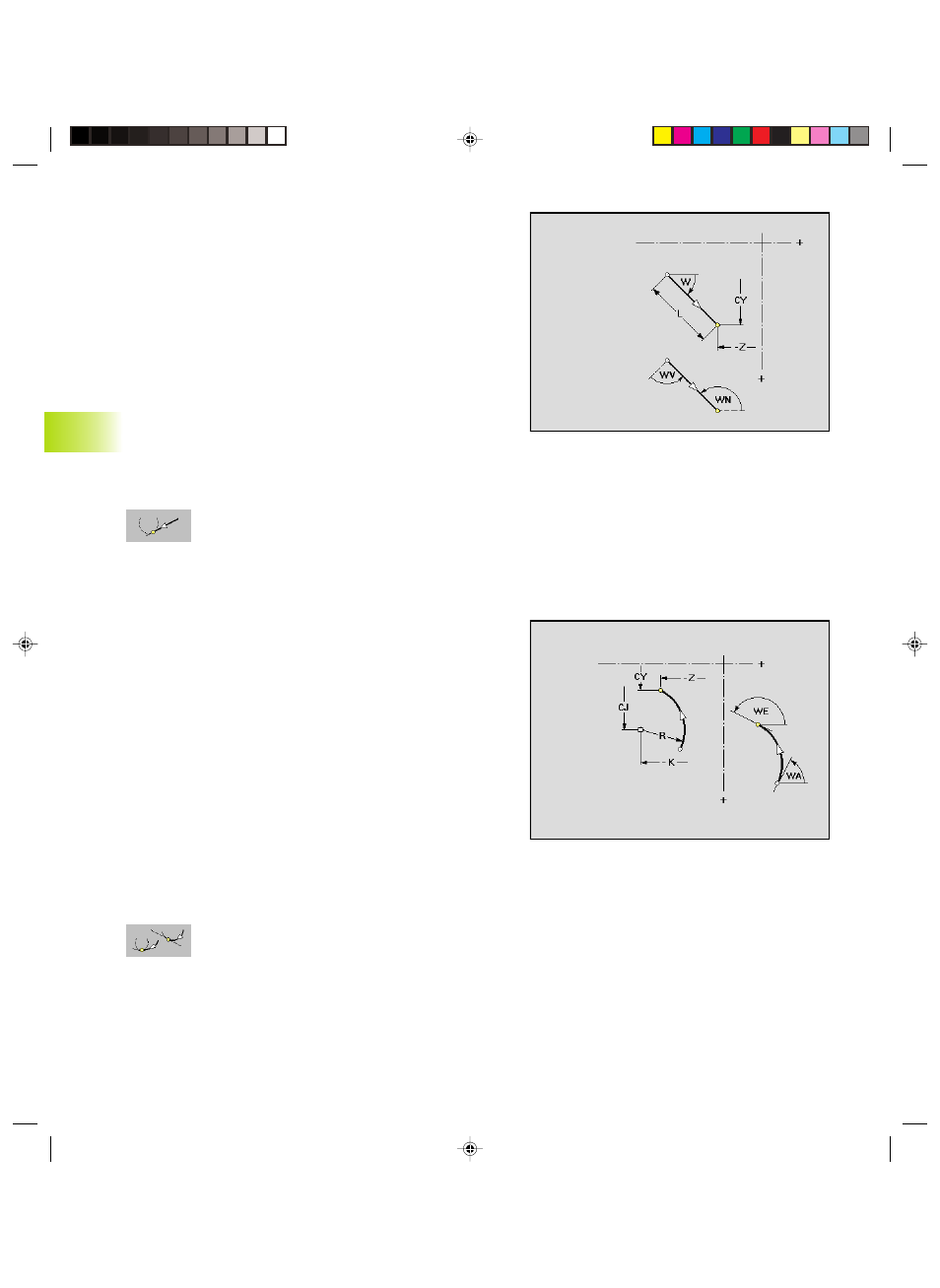

Arco profilo superficie cilindrica
Selezionare il senso di rotazione dell'arco sulla base dell'icona menu e
quotare l'arco.
Parametri punto finale arco
Z:
Punto finale
P:
Punto finale – polare
CY:
Punto finale – Angolo come ”quota percorso”
C:
Punto finale – Angolo
Parametri centro arco
K:
Centro
CJ:
Centro (angolo come ”quota percorso” – riferimento: sviluppo
superficie cilindrica con ”Diametro di riferimento”)
PM:
Centro, polare
β
:
Centro (angolo)
Altri parametri
R:
Raggio dell'arco
tangenziale/non tangenziale: definizione passaggio al
successivo elemento del profilo
Percorso profilo superficie cilindrica
Selezionare la direzione del percorso sulla base dell'icona menu e
quotare il percorso.
Parametri
Z:
Punto finale del percorso
P:
Punto finale percorso – polare
CY:
Punto finale percorso – Angolo come ”quota percorso”
C:
Punto finale percorso – Angolo
W:
Angolo del percorso (riferimento: vedi grafica ausiliaria)
WV:
Angolo rispetto a elemento precedente
WN:
Angolo rispetto a elemento successivo
WV, WN:
■
l'angolo va dall'elemento precedente/successivo al nuovo
elemento in senso antiorario
■
arco come elemento procedente/successivo: angolo
rispetto a tangente
L:
Lunghezza del percorso
tangenziale/non tangenziale: definizione passaggio al
successivo elemento del profilo
