Esempio: Lavorazione completa su tornio con un
mandrino

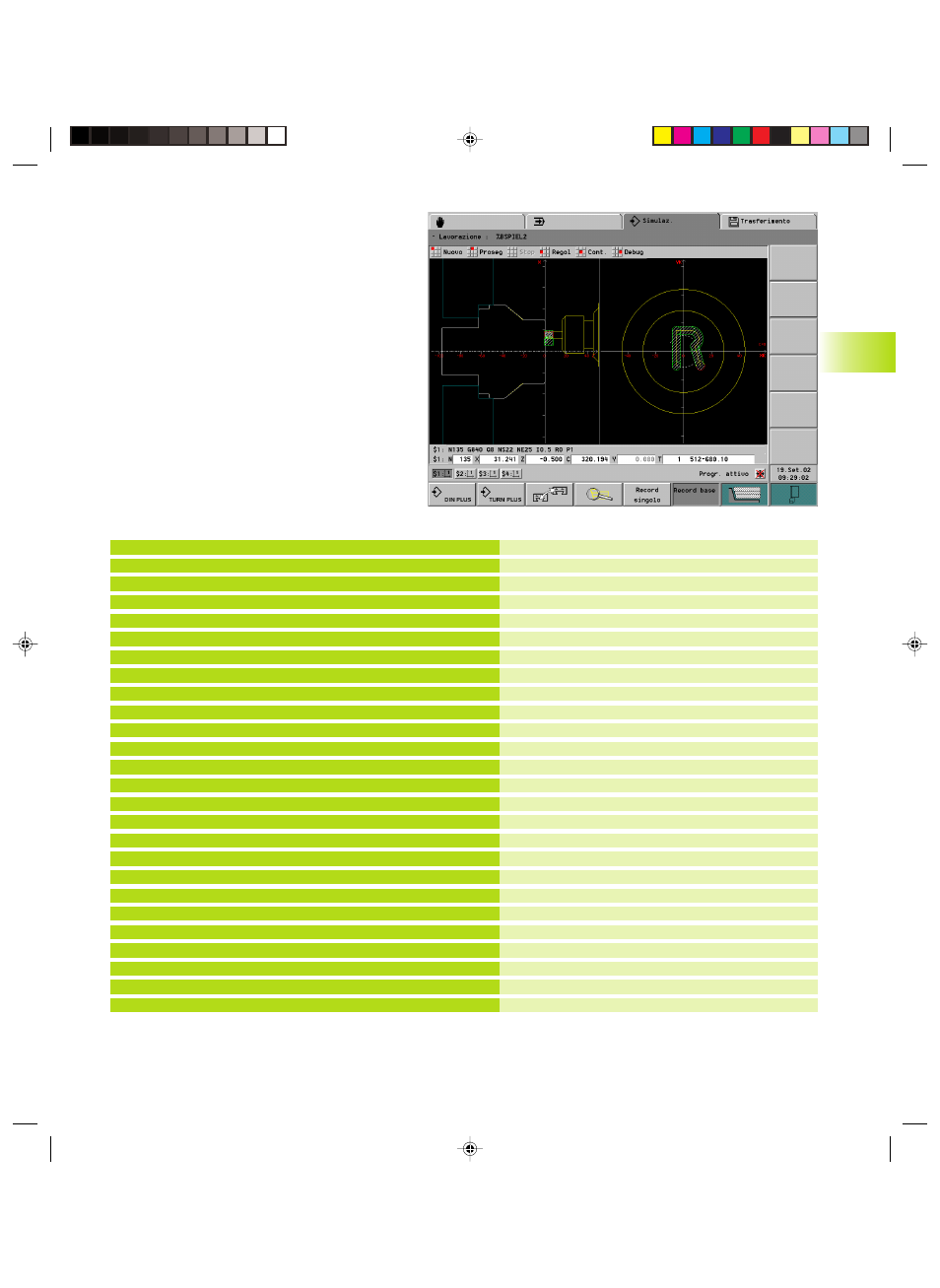

L'esempio illustra la lavorazione sulla superficie fron-
tale e sul lato posteriore in un programma NC.
Il pezzo viene lavorato sulla superficie frontale, quindi
ha luogo il riserraggio manuale. Infine si lavora il lato
posteriore.
Il programma per esperti rappresenta in speculare e
sposta il profilo per il 2° serraggio.
INTESTAZIONE PROGRAMMA
#SLITTA $1
REVOLVER 1 (TORRETTA)
T1 ID”512-600.10”
T2 ID”111-80-080.1”
T4 ID”121-55-040.1”
ELEMENTO DI SERRAGGIO 1[spostamento punto zero Z233]
H1 ID”3BACK”
H2 ID”KBA250-86” X100 Q4.
PARTE GREZZA
N1 G20 X100 Z100 K1
PARTE FINITA
. . .
SUPERFICIE FRONTALE Z0
. . .
LATO POSTERIORE Z-98
N20 G308 P-1
N21 G100 XK5 YK-10
N22 G101 YK15
N23 G101 XK-5
N24 G103 XK-8 YK3.8038 R6 I-5 B0
N25 G101 XK-12 YK-10
N26 G309
