HEIDENHAIN CNC PILOT 4290 151

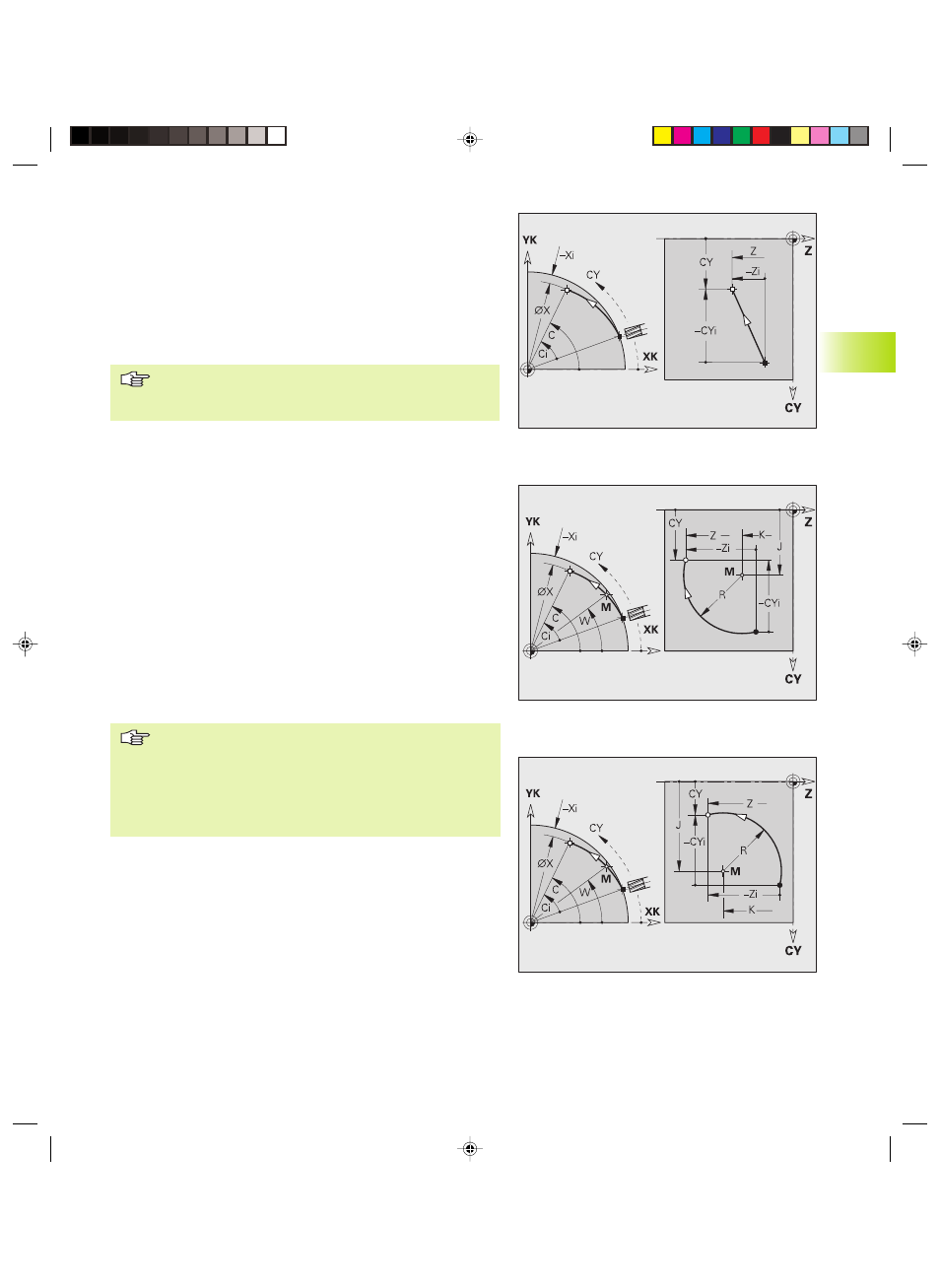

Circolare superficie cilindrica G112 / G113
L'utensile si sposta con avanzamento circolare al ”Punto finale”.
Senso di rotazione: vedi grafica ausiliaria
Parametri
Z:
Punto finale
C: Quota angolo punto finale
CY: Punto finale come quota percorso (riferimento sviluppo
superficie cilindrica per Diametro di riferimento G120)
R: Raggio
K, W: Posizione, angolo centro
J: Posizione centro come quota percorso (riferimento sviluppo
superficie cilindrica per Diametro di riferimento G120)
X: Profondità finale (quota diametro) – default: posizione X attuale
Programmazione
■ Z, C, CY: assoluta, incrementale o modale
■ K, W, J: assoluta o incrementale
■ Programmare Z-C e K-W o Z-CY e K-J
■ Programmare ”Centro” o ”Raggio”
■ Con ”Raggio”: possibile solo arco <= 180°.
Arco G112
Arco G113
Lineare superficie cilindrica G111
L'utensile si sposta con avanzamento lineare al ”Punto finale”.
Parametri
Z:
Punto finale
C: Quota angolo punto finale
CY: Punto finale come quota percorso (riferimento sviluppo
superficie cilindrica per Diametro di riferimento G120)
X: Profondità finale (quota diametro) – default: posizione X attuale
Programmazione
■ Z, C, CY: assoluta, incrementale o modale
■ Programmare Z–C o Z–CY
4.1
0 La
v
o
razione con asse C
