HEIDENHAIN CNC PILOT 4290

77

4.3 Editor DIN PLUS

Richiamo L esterno: (vedi ”

4.16

Sottoprogrammi”)

Selezionare il sottoprogramma e confermare con

RETURN

Inserire i ”parametri di trasferimento”
Il CNC PILOT inserisce il richiamo

sottoprogramma

Richiamo L interno: (vedi ”

4.16

Sottoprogrammi”)

Inserire il ”nome sottoprogramma” (numero

blocco con cui inizia il sottoprogramma)

Inserire i ”parametri di trasferimento”
Il CNC PILOT inserisce il richiamo

sottoprogramma

Riga di commento

Immettere il commento, che viene inserito nella

posizione sopra quella in cui si trova il cursore.

Selezione modello: selezione dei modelli
disponibili. Premessa: il costruttore della macchina
deve aver definito dei modelli

Piano di lavoro : ”riassume” tutti i commenti che
iniziano con ”// ...” e li inserisce prima della sezione
LAVORAZIONE. Viene quindi visualizzato un elenco
delle funzioni del programma principale NC o del
sottoprogramma visualizzato.

Opzione menu:

Graf: attiva/aggiorna i profili nella finestra grafica.

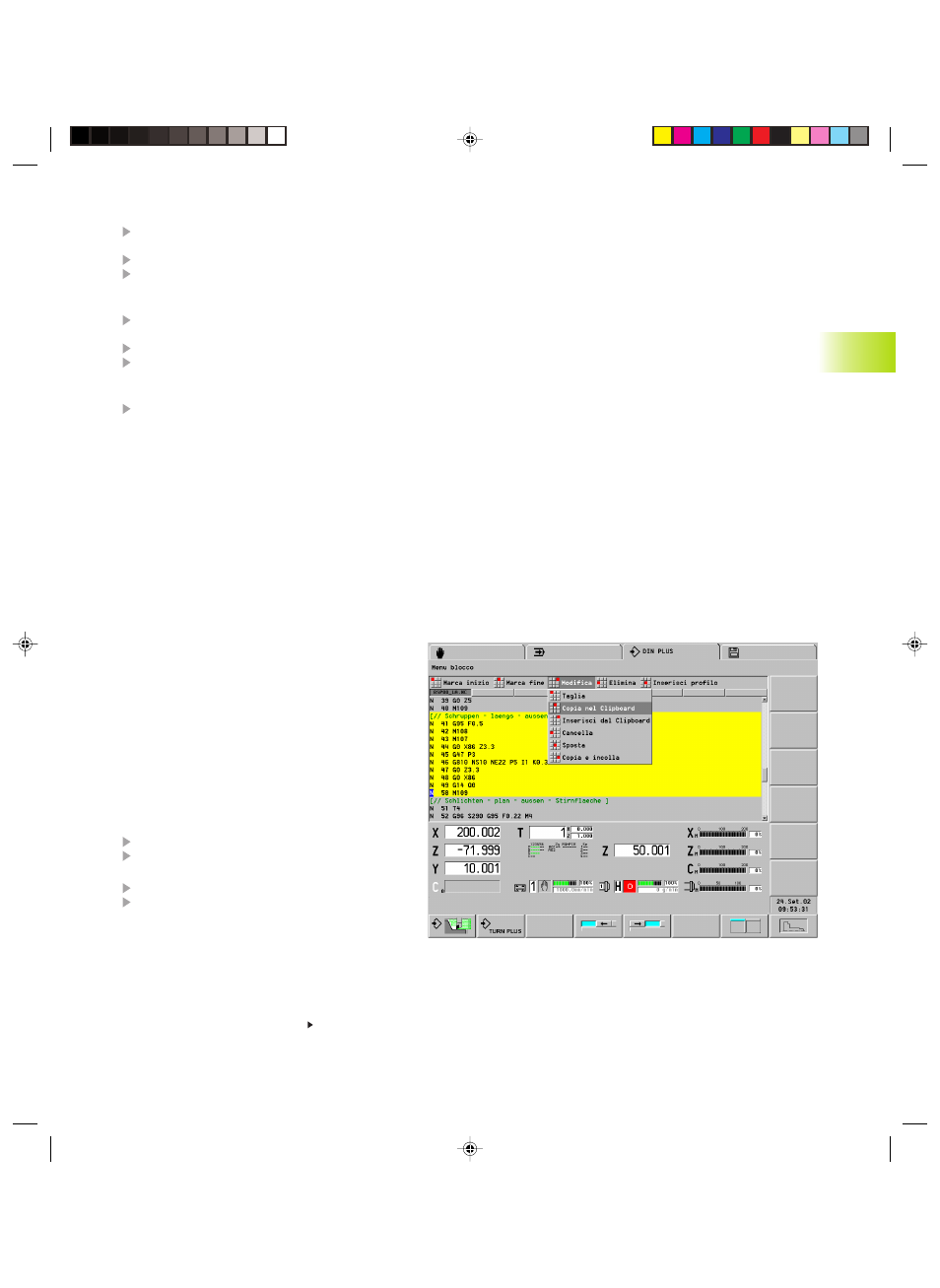

4.3.4 Menu Gruppo

È possibile cancellare, spostare, copiare o scambiare
tra programmi NC ”gruppi NC” (diversi blocchi NC in
successione).

Un gruppo NC si definisce ”marcando” l'inizio e la fine
del gruppo. Quindi si seleziona ”Lavorazione”.

Per scambiare gruppi tra programmi NC, si
memorizza il gruppo nel clipboard (memoria
temporanea) da cui viene quindi letto. Un gruppo è
presente nella memoria temporanea fino alla sua
sovrascrittura da parte di un nuovo gruppo.

Opzioni:

Marca inizio

Posizionare il cursore all'”inizio del gruppo”
Attivare ”Marca inizio”

Marca fine

Posizionare il cursore sulla ”fine del gruppo”
Azionare ”Marca fine”

Continua
