8 Attrezzature 390
8.2 D
ata base elementi di ser
raggio
8.2 Data base elementi di
serraggio
Il CNC PILOT memorizza fino a 999 descrizioni
elemento di serraggio che si possono gestire con
l'apposito editor.
Gli elementi di serraggio vengono impiegati in
modalità TURN PLUS e visualizzati nella
simulazione/grafica di controllo.
Numero di identificazione elemento di serraggio
Ogni elemento di serraggio è contraddistinto dall'ID
elemento di serraggio (fino a 16 cifre/lettere). Il
numero di identificazione non può iniziare con ”_”.
Tipo elemento di serraggio
Il tipo elemento di serraggio contraddistingue il tipo
di mandrino autocentrante/di ganascia.

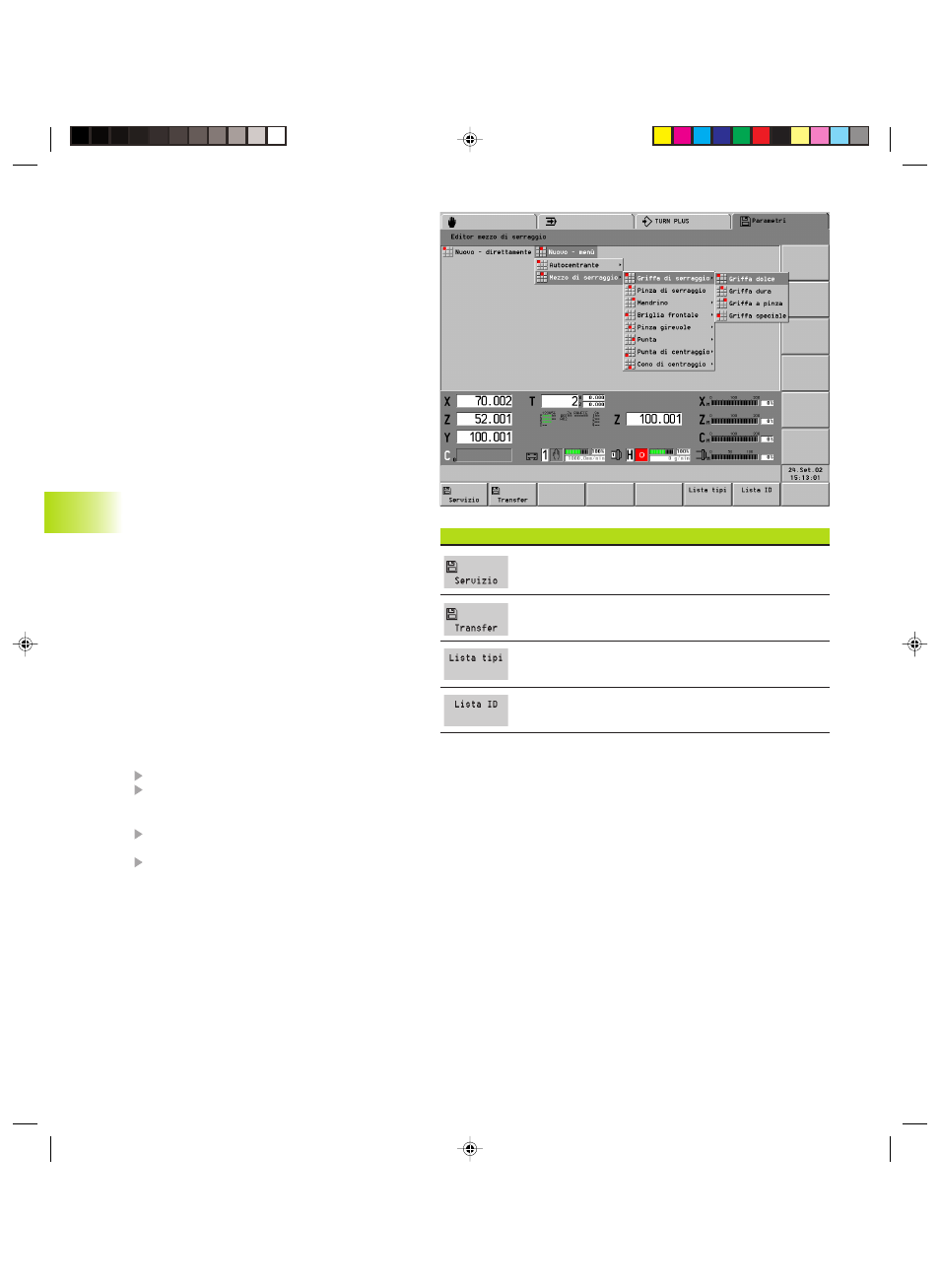

8.2.1 Editor elemento di serraggio
Selezione: opzione menu ”Serraggio” (modalità
Parametri)
Editing dei dati elemento di serraggio
I dati degli elementi di serraggio vengono editati in
una finestra di dialogo. I parametri degli elementi di
serraggio contengono informazioni sulla
rappresentazione nella simulazione/grafica di
controllo e altri dati per la relativa selezione da parte
di TURN PLUS.
Se non si utilizza TURN PLUS oppure si rinuncia alla
rappresentazione elemento di serraggio, è possibile
non immettere i relativi dati sugli elementi di
serraggio.
Creazione descrizione elemento di serraggio
■ Opzione menu ”Nuovo - direttamente”
Immissione del ”tipo elemento di serraggio”
Immissione dei dati sugli elementi di serraggio
nella finestra di dialogo
■ Opzione menu ”Nuovo - menu”
Selezione del tipo elemento di serraggio nei
sottomenu
Immissione dei dati sugli elementi di serraggio
nella finestra di dialogo
Softkey
Selezione modalità Servizio
Selezione modalità Trasferimento
Voci data base elementi di serraggio, ordinate per tipo
elemento di serraggio
Voci data base elementi di serraggio, ordinate per n.
ident. elemento di serraggio
