HEIDENHAIN CNC Pilot 4290 Manuale d'uso
Pagina 2

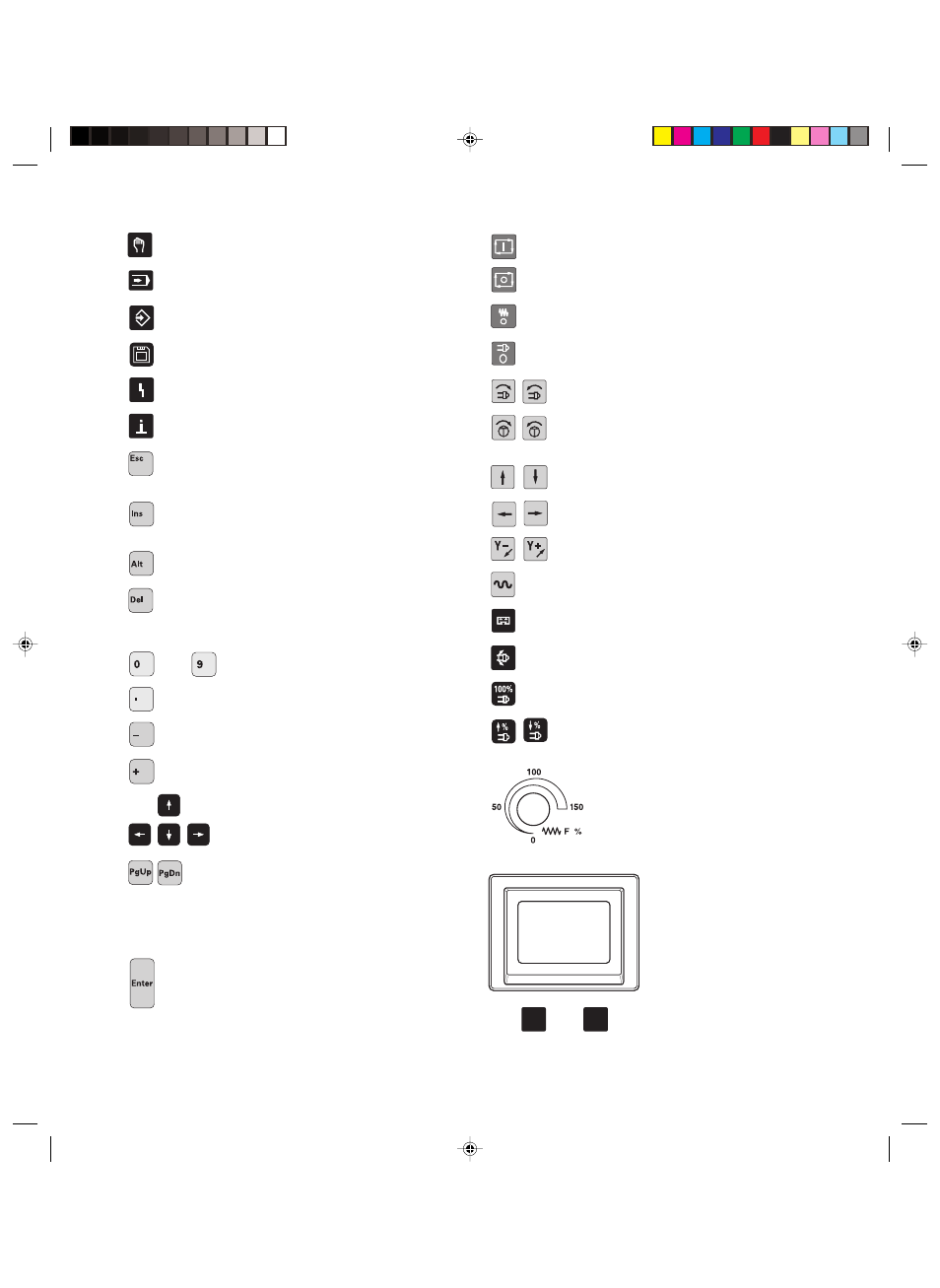

Tastiera immissione dati
Modalità Comando manuale
Modalità Automatico
Modalità Programmazione (DIN PLUS, Simulazione,
TURN PLUS)
Modalità Organizzazione (Parametri, Servizio,
Trasferimento)
Visualizzazione stato errore
Richiamo Sistema Info
ESC (escape = in inglese ”fuggire”)
■
Ritorno di un livello menu
■
Chiusura finestra di dialogo, senza salvataggio dati
INS (insert = in inglese ”inserire”)
■
Inserimento elemento lista
■
Chiusura finestra di dialogo, con salvataggio dati
ALT (alter = in inglese ”modificare”)
■
Modifica elemento lista
DEL (delete = in inglese ”cancellare”)
■
Cancellazione elemento lista
■
Cancellazione carattere selezionato o carattere a
sinistra del cursore
. . .
Immissione valori numerici e selezione
softkey
Punto decimale
Immissione segno meno
Tasto ”Avanti” per funzioni speciali (ad es. selezione)
Tasti cursore
Pagina avanti, pagina indietro
■
Passaggio alla videata precedente/successiva
■
Passaggio alla finestra di dialogo
precedente/successiva
■
Passaggio da una finestra di immissione
all'altra
Enter – Chiusura immissione
Pannello di comando macchina
Start ciclo
Stop ciclo
Stop avanzamento
Stop mandrino
Mandrino On – Direzione M3/M4
”Jog” mandrino – Direzione M3/M4 (il
mandrino continua a ruotare finché il tasto
è premuto)
Tasti di direzione manuali +X/–X
Tasti di direzione manuali +Z/–Z
Tasti di direzione manuali +Y/–Y
Tasto Rapido
Tasto cambio slitta
Tasto cambio mandrino
Velocità mandrino al valore programmato
Aumento/riduzione velocità mandrino del 5 %
Touch pad con tasto destro e
sinistro del mouse
Manopola per override
avanzamento
