5.10 Analisi punto sincrono
Se sono coinvolte diverse slitte nella lavorazione, si
coordina la lavorazione con ”punti sincroni”.

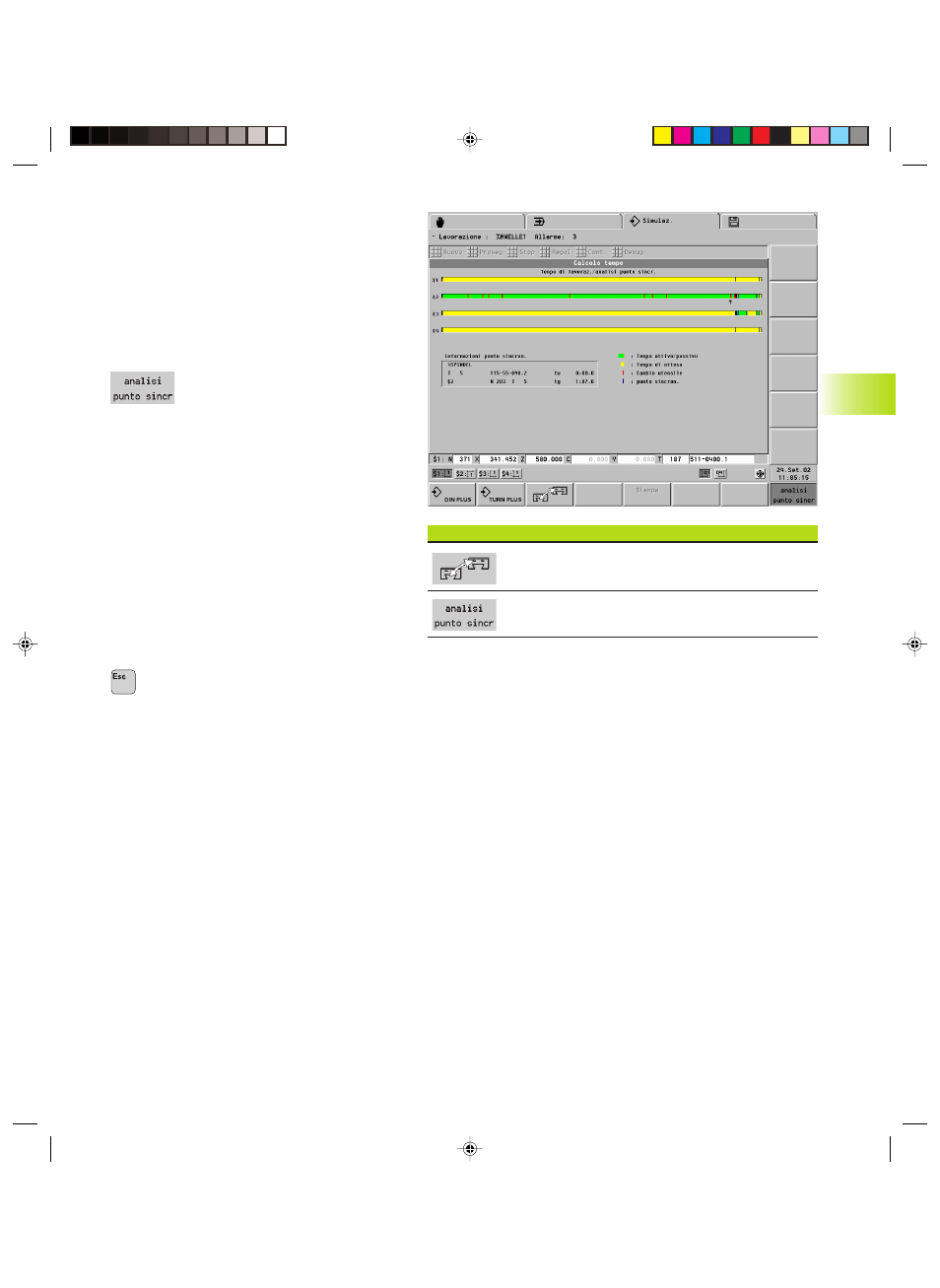

L'”analisi punto sincrono” rappresenta le
interdipendenze delle slitte. Nella grafica vengono
rappresentati cambio utensile, punti sincroni e tempi
di attesa. Ulteriori ”informazioni sul punto sincrono”
forniscono indicazioni sul punto selezionato (freccia
sotto la grafica a barre).
Richiamo: l'”Analisi punto sincrono” è
una sottofunzione del ”Calcolo dei
tempi”.
Selezione punti sincroni:
■ Selezione slitta: tramite softkey o ”Freccia su/
Freccia giù”
■ Punto sincrono successivo/precedente: ”Freccia a
sinistra/Freccia a destra”
Informazioni sul punto sincrono:
■ Programma NC/Sottoprogramma
■ Utensile attivo
■ Blocco NC rilevante per il punto sincrono
selezionato
■ ”tw”: tempo di attesa su questo punto sincrono
■ ”tg”: tempo di esecuzione calcolato a partire
dall'avvio del programma
Ritorno a ”Calcolo tempi”: premere di nuovo il
softkey:
Ritorno alla ”Simulazione”
5.1
0
Analisi
punt
o
sincr
ono
Softkey
Selezione slitta successiva
Ritorno a ”Calcolo tempi”
