6 TURN PLUS 262
”Inversione”:
inverte la direzione di definizione del profilo.
La separazione di elemento sagomato/
matrice/sagoma non può essere annullata.
6.7 Manipolazione pr
ofili

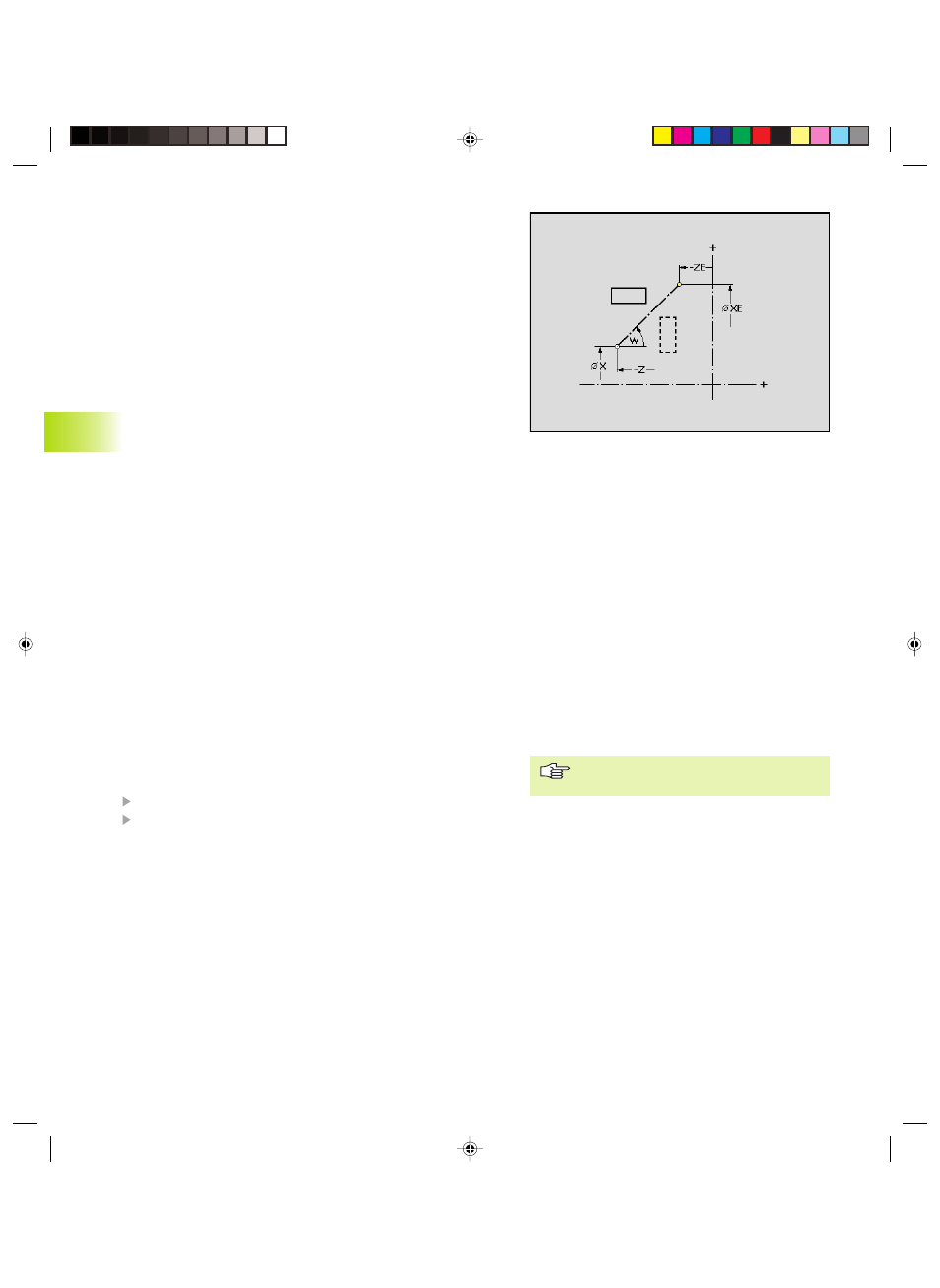

”Specularità”:
definire la posizione dell'asse speculare con il punto di partenza e
finale ovvero il punto di partenza e l'angolo.
Parametri
X, Z:
Punto di partenza in coordinate cartesiane
XE, ZE: Punto finale in coordinate cartesiane
W: Angolo (riferimento: asse Z positivo)
α
, P: Punto di partenza in coordinate polari
β
, PE: Punto finale in coordinate polari
6.7.7 Collegamenti
Opzione menu ”Collega”:
TURN PLUS chiude un elemento aperto del profilo inserendo un
elemento lineare.
6.7.8 Separazioni
Opzione menu ”Separa”:
Posizionare il cursore su elemento sagomato/matrice/sagoma
Premere il softkey ”Conferma”; TURN PLUS separa elemento
sagomato/matrice/sagoma
■ Profilo tornito: elementi sagomati (anche smussi e raccordi)
vengono trasformati in percorsi e archi.
■ Profili di superficie frontale, cilindrica, ecc.: matrici e sagome
vengono trasformate in percorsi e archi.
