5 Simulazione grafica 206
5.4 Simulazione lavorazione
■ ”... – Tempi”: vedi ” 5.9 Calcolo dei tempi”
■ ”... – Zona di sicurezza – ...”
– ”Monitoraggio Off”: le zone di sicurezza/i
finecorsa software non vengono monitorati
– ”Monitoraggio con allarme”: il CNC PILOT
registra le violazioni delle zone di sicurezza o dei
finecorsa e li gestisce come allarmi. Il programma
NC viene simulato fino alla fine.
– ”Monitoraggio con (messaggio di) errore”: una
violazione della zona di sicurezza o del finecorsa
determina un immediato messaggio di errore o
interrompe la simulazione.
Gruppo menu ”Profilo – ...”:
■ ”... – Riproduzione profilo”
Aggiorna il profilo in conformità allo stato simulato
della produzione. Il CNC PILOT si basa in tal caso
sulla parte grezza e considera tutte le passate
eseguite sino a quel momento.
■ ”... – Quotare”: vedi ” 5.3.2 Quotatura”
■ Opzione menu ”Vista 3D”: vedi ” 5.7 Vista 3D”
■ ”... – Salva profili”
Salva il profilo in conformità allo stato di produzione
simulato come PARTE GREZZA e anche la parte
finita programmata.

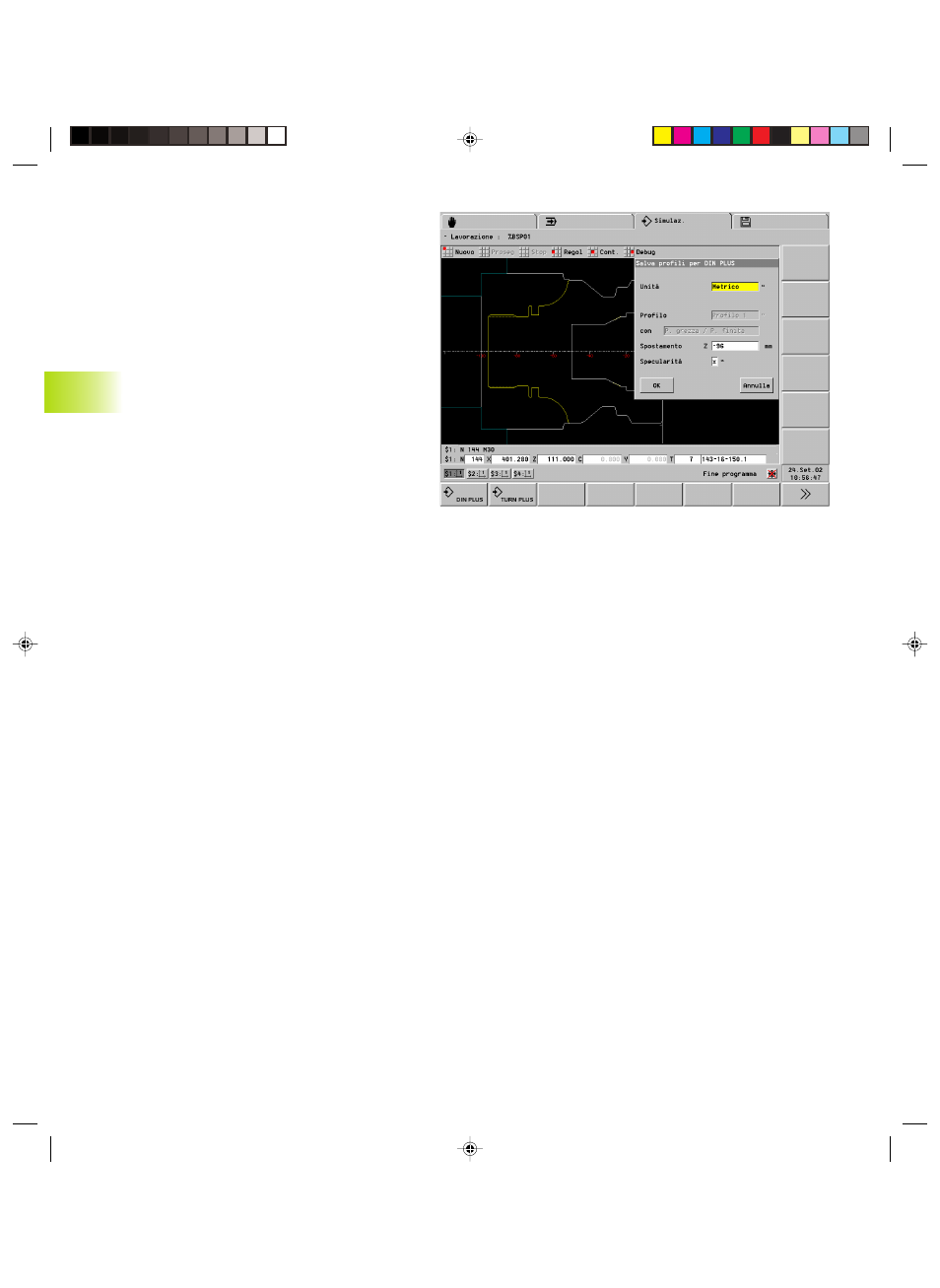

Impostazioni nella finestra di dialogo ”Salva profili
per programma NC”:
■ Unità: descrizione profilo con sistema metrico o
in inch
■ Profilo: selezione del profilo (se sono presenti
diversi profili)
■ Spostamento: valore per lo spostamento
dell'origine pezzo
■ Specularità: i profili vengono/non vengono
rappresentati in speculare
Gruppo menu ”Debug”
Se si utilizzano variabili per la lavorazione del pezzo, è
possibile visualizzare e modificare le variabili con le
”Funzioni Debug” (vedi ”
5.8 Controllo esecuzione
programma NC”).
