HEIDENHAIN CNC PILOT 4290 273
6.10 Strumenti accessori

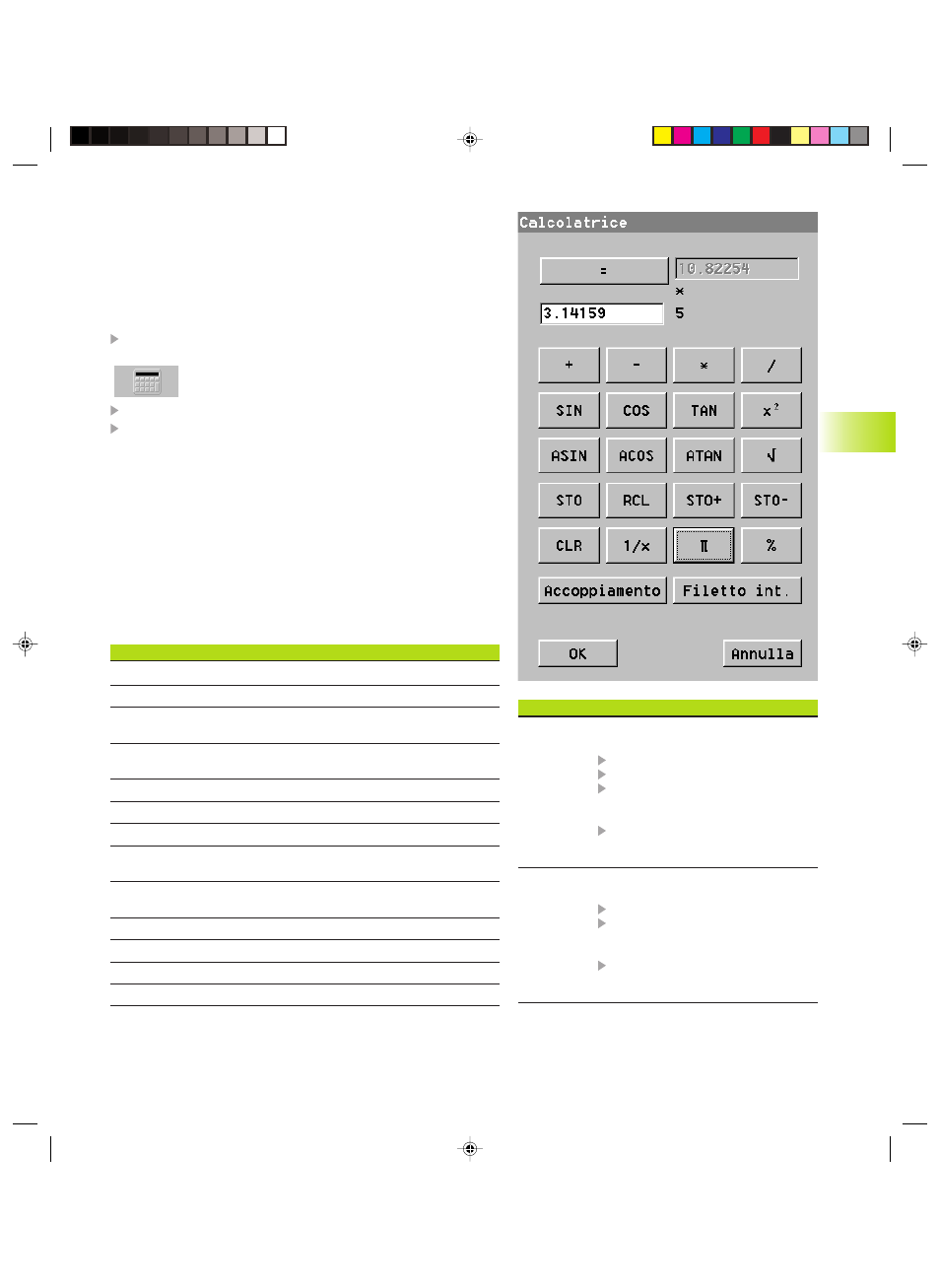

6.10.1 Calcolatrice
Per calcoli standard, calcolo di tolleranze di accoppiamento e calcolo
del diametro foro interno (per filetti interni) è possibile utilizzare la
calcolatrice.
Esecuzione calcoli:
Posizionare il cursore sulla casella di immissione della finestra di
dialogo
Richiamare la calcolatrice; il valore della casella di
immissione viene acquisito.
Eseguire il calcolo
■ ”OK”: disattiva la calcolatrice con acquisizione dei valori
■ ”Annulla”: disattiva la calcolatrice senza acquisizione dei valori
Visualizzazioni:
■ Valore visualizzato (sotto ”=”)
■ Valore memorizzato (a destra di ”=”)
■ Operazione di calcolo e risultato parziale (a destra del valore
visualizzato)
Note operative:
■ Selezionare e attivare funzione di calcolo/caselle di immissione
tramite tasti cursore o mouse.
■ Le funzioni di calcolo (SIN, elevazione al quadrato ecc.) si riferiscono
al ”valore visualizzato”.
Funzioni Calcolatrice
= Esecuzione del calcolo; visualizzazione del risultato
+, –, *, / Tipi di calcolo base
SIN, COS, TAN
Funzioni trigonometriche
ASIN, ACOS, ATAN
Funzioni di inversione trigonometriche
X 2 Elevazione al quadrato
¹ Radice
STO Memorizzazione valore visualizzato
STO+, STO– Addizione/sottrazione valore visualizzato dal contenuto
della memoria
RCL Acquisizione contenuto memoria come valore
visualizzato
CLR Cancellazione valore visualizzato
1/x Valore reciproco
π
Valore di Pi (3,14159)
n% Calcolo percentuale
6.1
0 Str
umenti accessor
i
Funzioni Calcolatrice
Accoppiamento: calcola la tolleranza media per
accoppiamenti
Inserire il diametro nominale
Premere ”Accoppiamento”
Inserire i dati di accoppiamento
(finestra di dialogo ”Accoppiamento”);
confermare con ”OK”
La calcolatrice acquisisce la
”tolleranza media” come valore da
visualizzare
Filetto interno: calcola il diametro del foro interno
sulla base dei dati del filetto
Premere ”Filetto interno”
Inserire i dati del filetto (finestra di
dialogo ”Filetto interno”); confermare
con ”OK”
La calcolatrice determina il diametro
del foro interno e lo acquisisce come
valore visualizzato
