HEIDENHAIN CNC PILOT 4290 141
■ ”Stop avanzamento” è attivo alla fine di
una filettatura.
■ L'override avanzamento è inattivo.
■ L'override mandrino è inattivo.
■ Eseguire il filetto con G95 (Avanzamento
al giro).
■ Il precontrollo è inattivo.

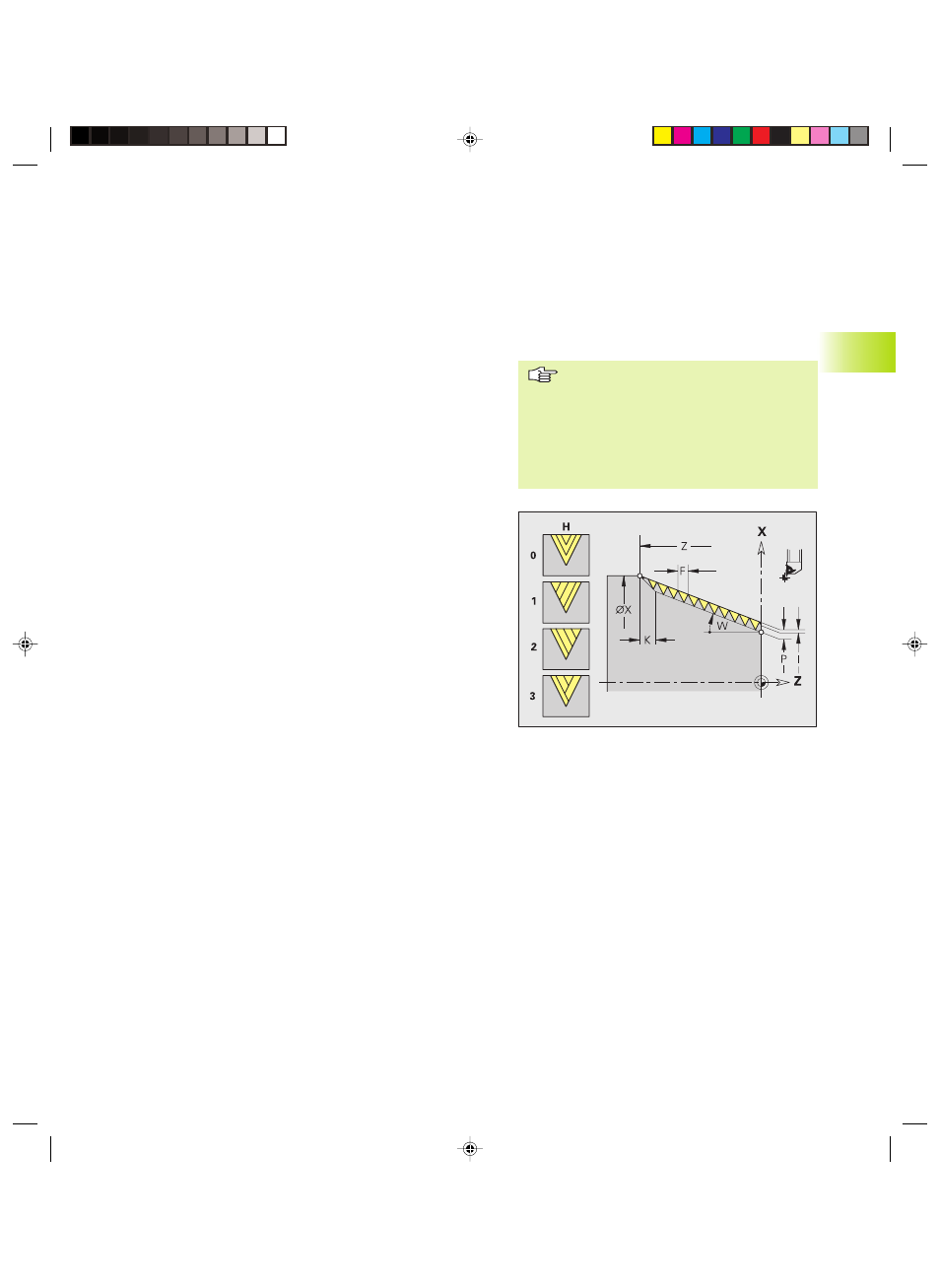

Ciclo di filettatura semplice G32
L'istruzione G32 esegue un filetto semplice in qualsiasi direzione e
posizione senza precontrollo (filetto assiale, conico o radiale; filetto
interno o esterno). L'istruzione G32 determina il filetto sulla base del
”punto finale filetto”, ”profondità filetto” e posizione utensile attuale. La
direzione di lavorazione principale dell'utensile definisce se realizzare
un filetto interno o esterno.
Primo avanzamento = ”resto” della divisione profondità filetto/
profondità di taglio
Parametri
X, Z: Punto finale filetto (X come quota diametro)
F: Passo del filetto
P: Profondità filetto
I: Profondità di taglio massima
B: Passate residue – default: 0
■ B=0: configurazione dell'”ultima passata” in 1/2, 1/4, 1/8 e 1/8
■ B=1: senza configurazione di taglio
Q: Numero di passate a vuoto dopo l'ultima passata (per scaricare
la pressione di taglio alla base del filetto) – default: 0
K: Lunghezza uscita a fine filetto – default: 0
W: Angolo al vertice del cono (intervallo: –45° < W < 45°) – default:
0; posizione del filetto conico in riferimento ad asse longitudinale
e trasversale.
■ W>0: profilo ascendente (in direzione di lavorazione)
■ W<0: profilo discendente
C: Angolo di partenza (l'inizio filetto è definito rispetto a elementi del
profilo non simmetrici alla rotazione) – default: 0
H: Tipo di offset (offset dei singoli avanzamenti rispetto a
spianatura dei fianchi del filetto) – default: 0
■ H=0: senza offset
■ H=1: offset da sinistra
■ H=2: offset da destra
■ H=3: offset alternato a destra/sinistra
4.8 Cicli di filet
tat
ur
a
Esecuzione ciclo
1 Calcolo della configurazione di taglio
2 Esecuzione di una passata
3 Ritorno in rapido e avanzamento per la passata
successiva
4 Ripetizione di 2...3 fino al completamento del filetto
5 Esecuzione di passate a vuoto
6 Ritorno al punto di partenza
