4 DIN PLUS 162
4.12 Funzioni speciali

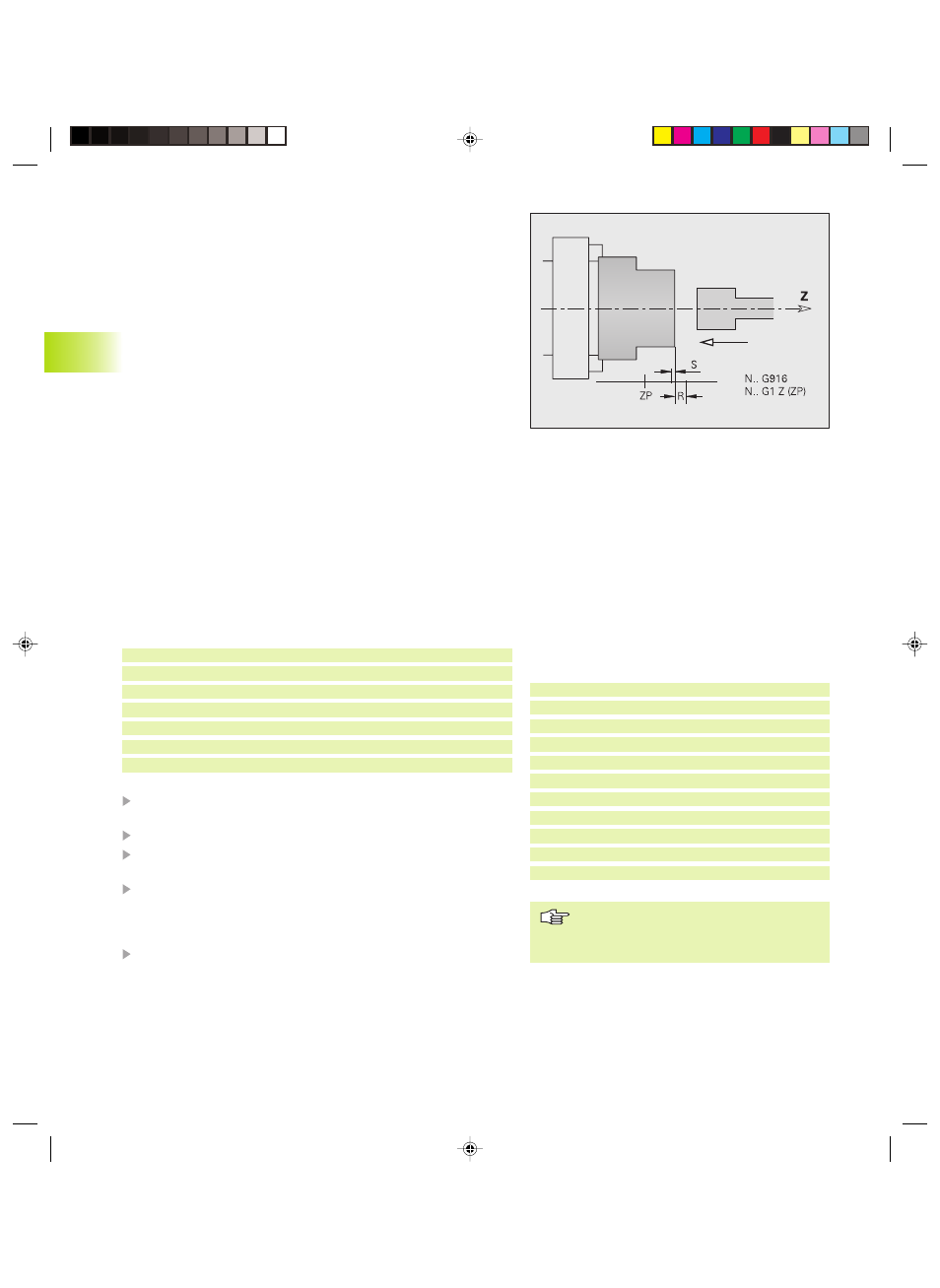

ZP: Posizione di destinazione dell'istruzione di
traslazione
S: Limite errore di inseguimento
R: Percorso inverso
Traslazione a battuta fissa G916
L'istruzione G916 attiva il ”controllo del percorso di traslazione”. Si
trasla quindi con G1 a ”battuta fissa”. Il CNC PILOT arresta la slitta e
memorizza la posizione. L'istruzione G916 genera un ”arresto del
compilatore”.
Impiegare l'istruzione G916 per i seguenti casi applicativi:
■ Traslazione a battuta fissa (G916 senza parametri)
Esempio: prelievo di un pezzo prelavorato con il secondo
mandrino traslabile quando la posizione del pezzo non è
perfettamente nota.
■ Funzione Contropunta (G916 con parametri)
■ G916 Hx D1 attiva la funzione Contropunta e comprime il
gruppo contro il pezzo.
■ G916 D2 disattiva la funzione Contropunta.
Parametri
H:
Pressione di contatto in daNewton (1 daNewton = 10 Newton)
D: ■ D=1: attivazione funzione Contropunta
■ D=2: disattivazione funzione Contropunta
Note di programmazione:
Posizionare la slitta a distanza sufficiente dalla ”battuta” ovvero
dal pezzo
Non selezionare un avanzamento eccessivo (< 1000 mm/min)
Programmare l'istruzione G916 o G916 Hx D1 nel blocco di
traslazione G1
Programmare G1 .. come segue:
■ La posizione di arrivo si trova dietro la battuta fissa
■ Traslare soltanto un asse
■ L'avanzamento al minuto deve essere attivo (G94)
L'istruzione G916 D2 può essere combinata con un blocco di
traslazione G1
Nei parametri macchina 1112, 1162, .. si definisce:
■ Limite errore di inseguimento
■ Percorso inverso
Funzioni Contropunta
Attivare la funzione Contropunta. Il CNC PILOT
■ trasla fino al pezzo e si ferma non appena
raggiunta la forza di contatto; il restante percorso
di traslazione viene cancellato
Disattivare la funzione Contropunta. Il CNC PILOT
■ disattiva la funzione Contropunta
■ ritorna in modalità errore di inseguimento +
percorso inverso (MP 1112, 1162, ..)
Esempio ”Funzione Contropunta”
$2 N.. G0 Z20 [Preposizionamento slitta 2]
$2 N.. G94 F800
$2 N.. G916 H250 D1 G1 Z–10 [Attivazione
funzione
Contropunta – Forza di contatto: 250 daN]
. . .
$2 N.. G916 D2 G1 Z100 [Disattivazione funzione
Contropunta e allontanamento
contropunta]
. . .
Traslazione a battuta fissa
Il CNC PILOT
■ trasla fino a battuta fissa e si ferma non appena raggiunto
l'errore di inseguimento; il restante percorso di traslazione viene
cancellato
■ memorizza la ”posizione di battuta” nelle variabili V901..V918
■ ritorna in modalità errore di inseguimento + percorso inverso
(MP 1112, 1162, ..)
Esempio ”Traslazione a battuta fissa”
. . .
N.. G94 F200
$2 N.. G0 Z20 [Preposizionamento slitta 2]
$2 N.. G916 G1 Z-10 [Attivazione monitoraggio, traslazione a
battuta fissa]
. . .
I parametri ciclo H e D sono disponibili
dalla versione software NC 368 650-13 o
superiore.
