HEIDENHAIN CNC PILOT 4290 55
3.7 Monit
or
aggio car
ico
La lavorazione di riferimento non è stata influenzata dalle
visualizzazioni.
3.7.2 Produzione con monitoraggio
carico
Determinante per l'esecuzione di ”Produzione con
monitoraggio carico” è l'impostazione nel programma
NC (G996).

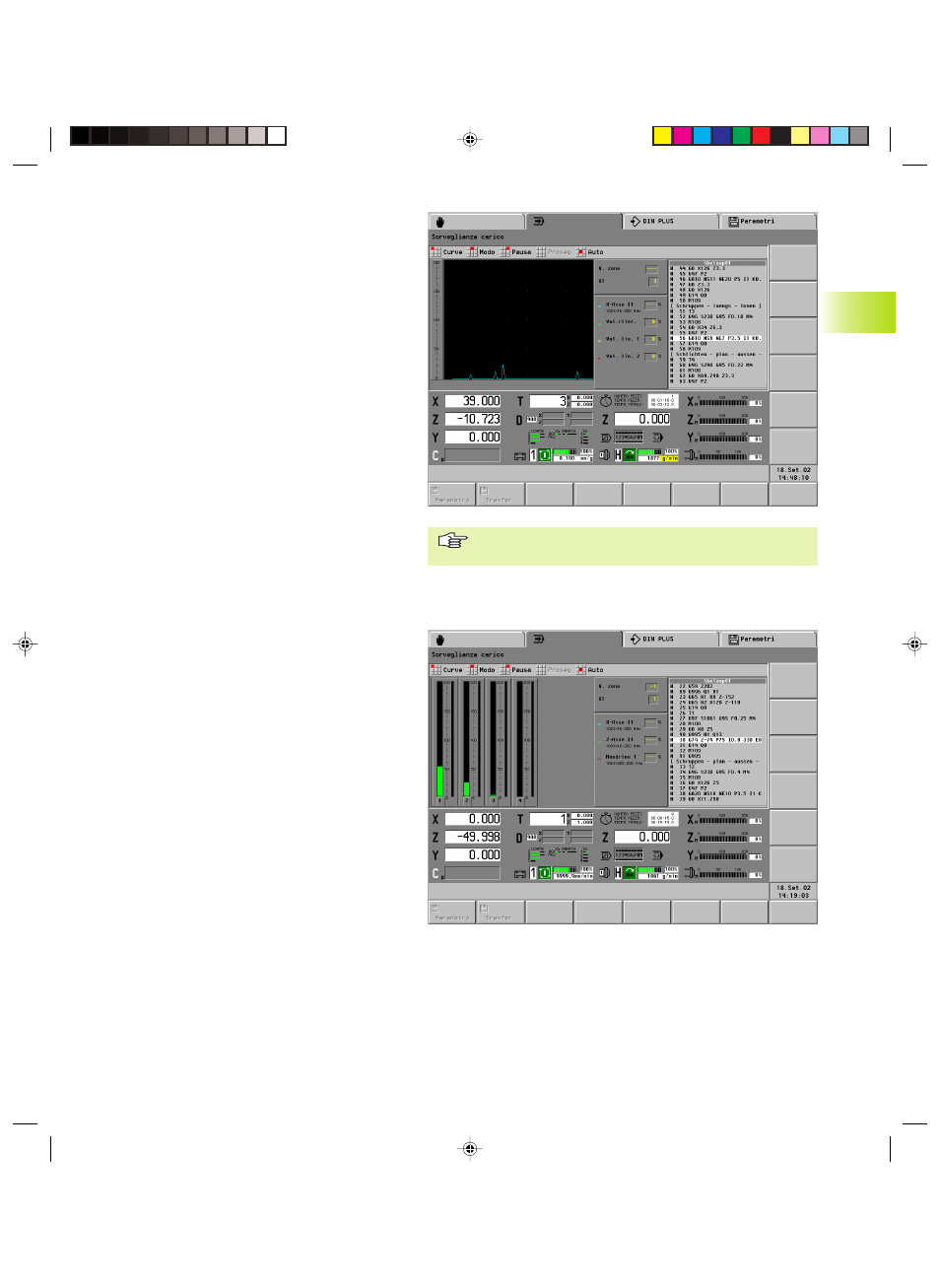

Visualizzazione coppie e valori limite:
”Vis (Visualizzazione) – Monitoraggio carico –
Visualizzazione” (modalità Automatico).
Sottomenu ”Monitoraggio carico - Visualizzazione”:
■ Opzione menu ”Curve”
Assegnare gli azionamenti alle caselle di
immissione ”Curva 1..4”.
■ Grafica a linee: una curva
■ Grafica a barre: fino a quattro curve
Reticolo di visualizzazione: vedi ” 3.7.1
Lavorazione di riferimento”
■ Gruppo menu ”Modo”
■ Grafica a linee visualizza le coppie sull'asse
tempo e i valori limite; valori limite in ”grigio”: area
non monitorata (disattivazione dei percorsi in
Rapido).
■ Grafica a barre visualizza le coppie attuali, il
”lavoro” eseguito e tutti i valori limite della zona di
monitoraggio
■ Grafica a barre: visualizza graficamente le
coppie e contraddistingue i valori massimi
■ Memorizzazione/Senza memorizzazione
valori di misura
La memorizzazione è il presupposto della
successiva analisi della lavorazione di riferimento.
La visualizzazione ”Scrittura dati” contraddistingue
l'impostazione.
■ Superamento/Senza superamento valori
limite
Se si desidera mantenere i valori di riferimento
nonostante una nuova lavorazione di riferimento,
selezionare ”Senza superamento valori limite”.
■ Pausa arresta la visualizzazione
■ Avanti prosegue la visualizzazione
■ Auto: ritorno al menu Automatico
Informazioni supplementari
■ Numero zona: attuale zona di monitoraggio.
Segno negativo: l'operazione non viene monitorata
(esempio: disattivazione dei percorsi in Rapido).
■ UT: utensile attivo
■ Azionamenti selezionati: gli azionamenti vengono
elencati e le coppie attuali visualizzate.
■ Visualizzazione blocco
■ Pausa arresta la visualizzazione
■ Avanti prosegue la visualizzazione
■ Auto: ritorno al menu Automatico
