5 Simulazione grafica

202

5.2 Menu pr

incipale

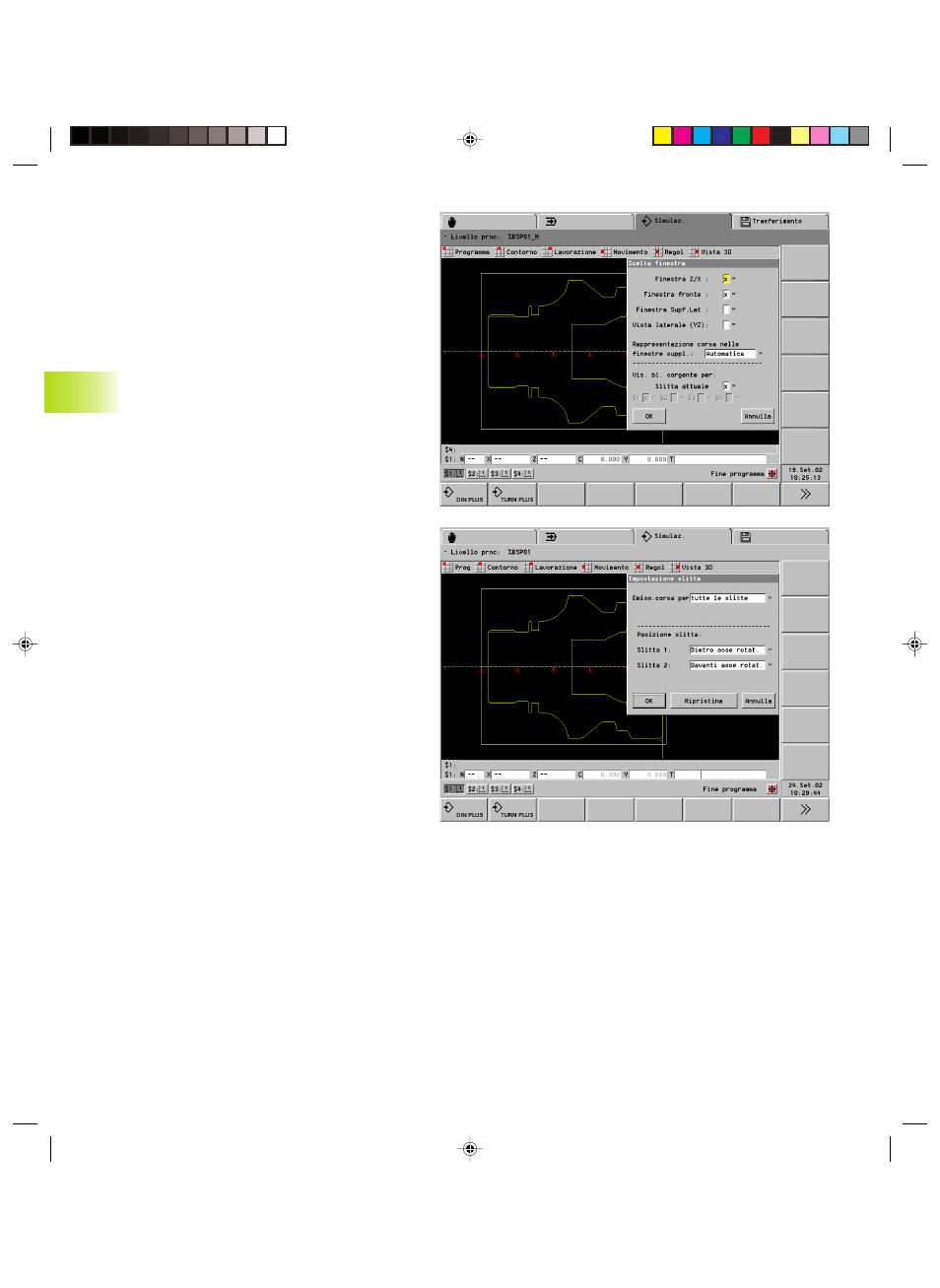

In alternativa è possibile impostare ”Rappresentazione
percorso nelle finestre supplementari: sempre
(finestra di dialogo: ”Selezione finestra”). Quindi ogni
percorso di traslazione viene visualizzato in tutte le
finestre di simulazione.

Visualizzazione blocco sorgente
In caso di programmi NC per diverse slitte occorre
impostare le slitte da considerare per la visualizzazione
blocco sorgente.

”Impost. – Slitta”: per torni con diverse slitte
impostare:

”Output percorso per ...”:

– ”Tutte le slitte”: visualizzazione dei percorsi di
traslazione di tutte le slitte
– ”Slitta attuale”: visualizzazione dei percorsi di
traslazione della slitta selezionata

Posizione slitta: impostare per ogni slitta se i

percorsi di traslazione devono essere riprodotti
”davanti/dietro asse rotativo”.
Pulsante ”Ripristina”: viene acquisita la posizione
slitta definita nei parametri macchina.

”Impost. – Selez.profilo”:

Impostare nella finestra di dialogo se devono

essere visualizzati un profilo selezionato o tutti i
profili del programma NC.

Impostare se devono essere considerati gli

spostamenti punto zero.

”Impost. – Riga di stato” o ”Pagina avanti/Pagina
indietro” commuta la ”visualizzazione”. In alternativa
ai dati utensile è anche possibile verificare i dati
tecnologici.

”Impost. – Punto zero C” (solo con ”finestra

superficie cilindrica” attiva): impostare nella finestra
di dialogo ”Punto zero” su quale posizione lo
sviluppo della superficie cilindrica deve essere
”diviso”. L'”Angolo C” che si imposta si trova
sull'asse Z.
Impostazione standard: ”Angolo C = 0°”
