HEIDENHAIN CNC PILOT 4290 271
6.9
Assegnazione at
tr
ibuti

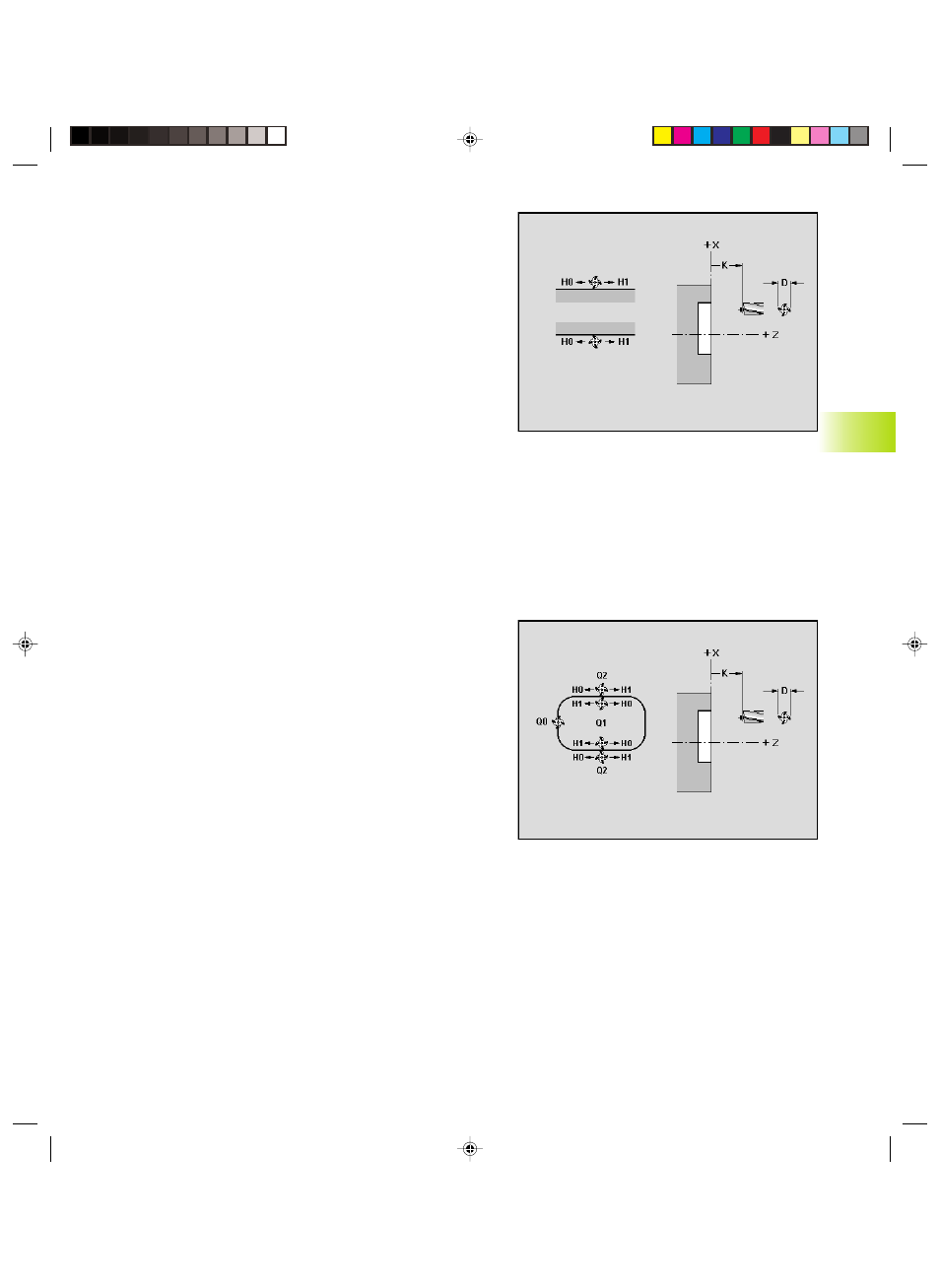

Attributi di lavorazione Fresatura
Selezionare nel sottomenu il tipo di fresatura (vedi anche ” 4.11 Cicli di
fresatura”).
Fresatura profilo
Fresa la matrice o il profilo aperto o chiuso ”definito a scelta”.
Parametri
Q:
Punto di fresatura
■ Profilo: centro fresa sul profilo
■ Fresatura interna – profilo chiuso
■ Fresatura esterna – profilo chiuso
■ A sinistra – del profilo aperto (in direzione di lavorazione)
■ A destra – del profilo aperto (in direzione di lavorazione)
H: Direzione di fresatura
■ 0: discorde
■ 1: concorde
D: Diametro fresa per selezione utensile
K: Piano di ritorno: posizione fresa prima/dopo lavorazione di
fresatura (superficie cilindrica: diametro).
Fresatura superficie
Fresa la superficie interna di profili chiusi (matrice o profilo ”definito a
scelta”).
Parametri
H:
Direzione di fresatura
■ 0: discorde
■ 1: concorde
D: Diametro fresa per selezione utensile
K: Piano di ritorno: posizione fresa prima/dopo lavorazione di
fresatura (superficie cilindrica: diametro).
