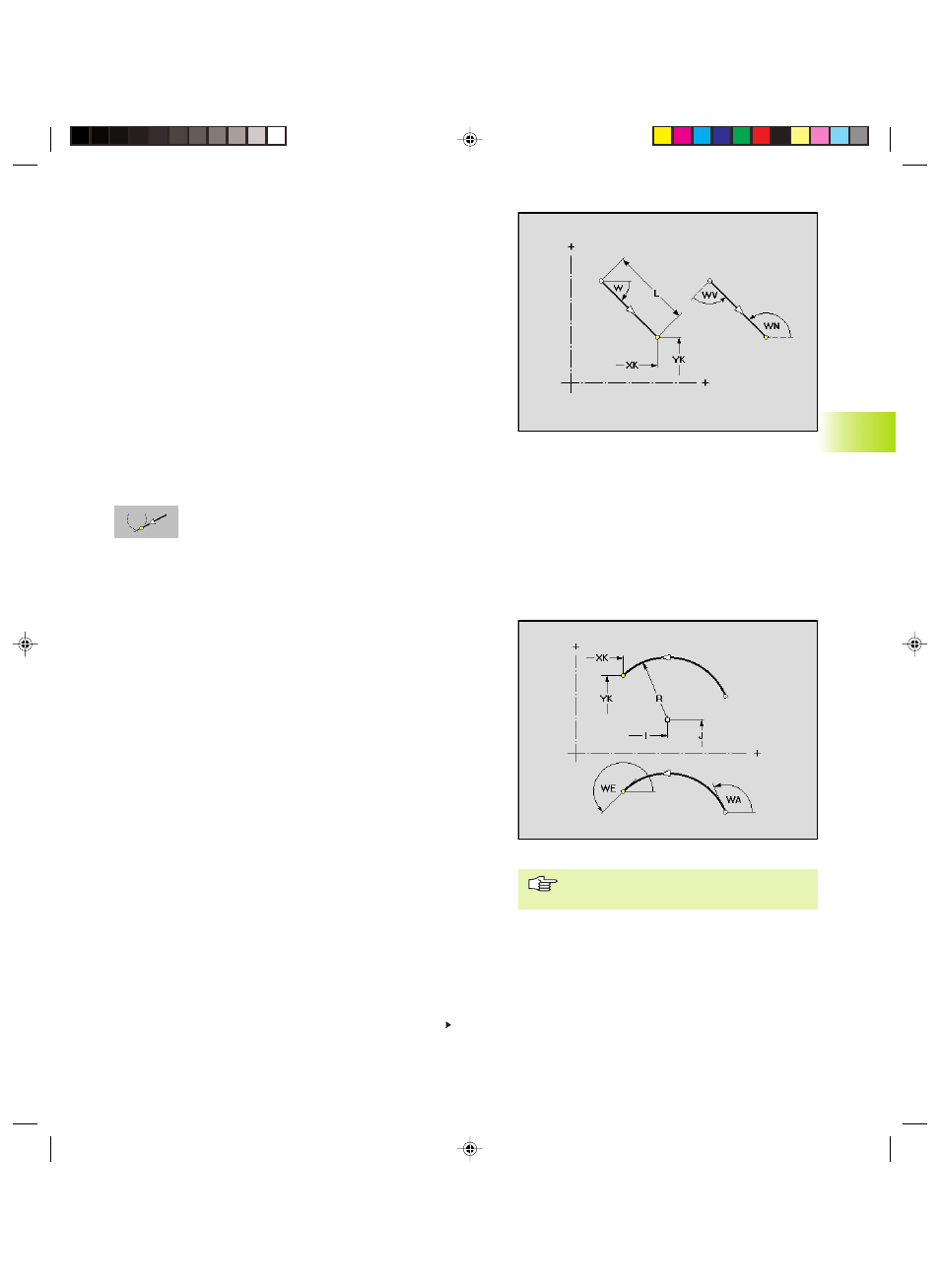

Percorso profilo lato frontale/posteriore
Selezionare la direzione del percorso sulla base dell'icona menu e
quotare il percorso.
Parametri
XK, YK: Punto finale in coordinate cartesiane
XKi, YKi: Distanza da punto iniziale a punto finale
P,
α
: Punto finale in coordinate polari (riferimento angolo
α
: asse
XK positivo)
W: Angolo del percorso (riferimento: vedi grafica ausiliaria)
WV: Angolo rispetto a elemento precedente
WN: Angolo rispetto a elemento successivo
WV, WN:
■ l'angolo va dall'elemento precedente/successivo al nuovo
elemento in senso antiorario
■ arco come elemento procedente/successivo: angolo
rispetto a tangente
L: Lunghezza del percorso
tangenziale/non tangenziale: definizione passaggio al
successivo elemento del profilo
Il punto finale non deve essere il punto di
partenza (nessun cerchio).
6.6 Pr
ofili con asse C
Continua
Arco profilo lato frontale/posteriore
Selezionare il senso di rotazione dell'arco sulla base dell'icona menu e
quotare l'arco.
Parametri punto finale arco
XK, YK: Punto finale in coordinate cartesiane
XKi, YKi: Distanza da punto iniziale a punto finale
P,
α
: Punto finale in coordinate polari (riferimento angolo
α
: asse
XK positivo)
Pi,
α
i: Punto finale polare, incrementale (Pi: distanza lineare tra
punto iniziale e punto finale; riferimento
α
i: angolo tra linea
immaginaria nel punto iniziale, parallelamente all'asse XK e
linea punto iniziale - punto finale)
Parametri centro arco
I, J:
Centro in coordinate cartesiane
Ii, Ji: Distanza da punto iniziale a centro in direzione XK, YK
β
, PM: Centro in coordinate polari (riferimento angolo
β
: asse XK
positivo)
β
i, PMi: Centro, polare, incrementale (PMi: distanza lineare tra punto
iniziale e centro; riferimento
β
i: angolo tra linea immaginaria
nel punto iniziale, parallelamente ad asse XK e linea punto
iniziale – centro)
