4 DIN PLUS 80
4.4.2 TORRETTA
TORRETTA x (x: 1..6) definisce la configurazione del
portautensili x. Il numero di identificazione (finestra di
dialogo ”Utensile”) si definisce direttamente o si
acquisisce dal data base utensili. Al data base utensili
si accede con il softkey ”Lista tipi” o ”Lista ID”.
In alternativa è possibile definire i parametri utensile
nel programma NC.
Immissione dati utensile:
„Selezionare ”Pres – Configurazione torretta”
Posizionare il cursore all'interno della sezione
”TORRETTA”
Premere il tasto INS
Editare la finestra di dialogo ”Utensile”
Modifica dati utensile:
Posizionare il cursore
Premere RETURN o fare doppio clic con il tasto
sinistro del mouse
Editare la finestra di dialogo ”Utensile”
Parametri della finestra di dialogo ”Utensile”
■ Numero T: posizione sul portautensili
■ ID (numero di identificazione): riferimento al data
base. Nessuna immissione: i dati vengono acquisiti
come ”utensili temporanei”.
4.4 Identificativi delle selezioni del pr
ogr
amma
Continua

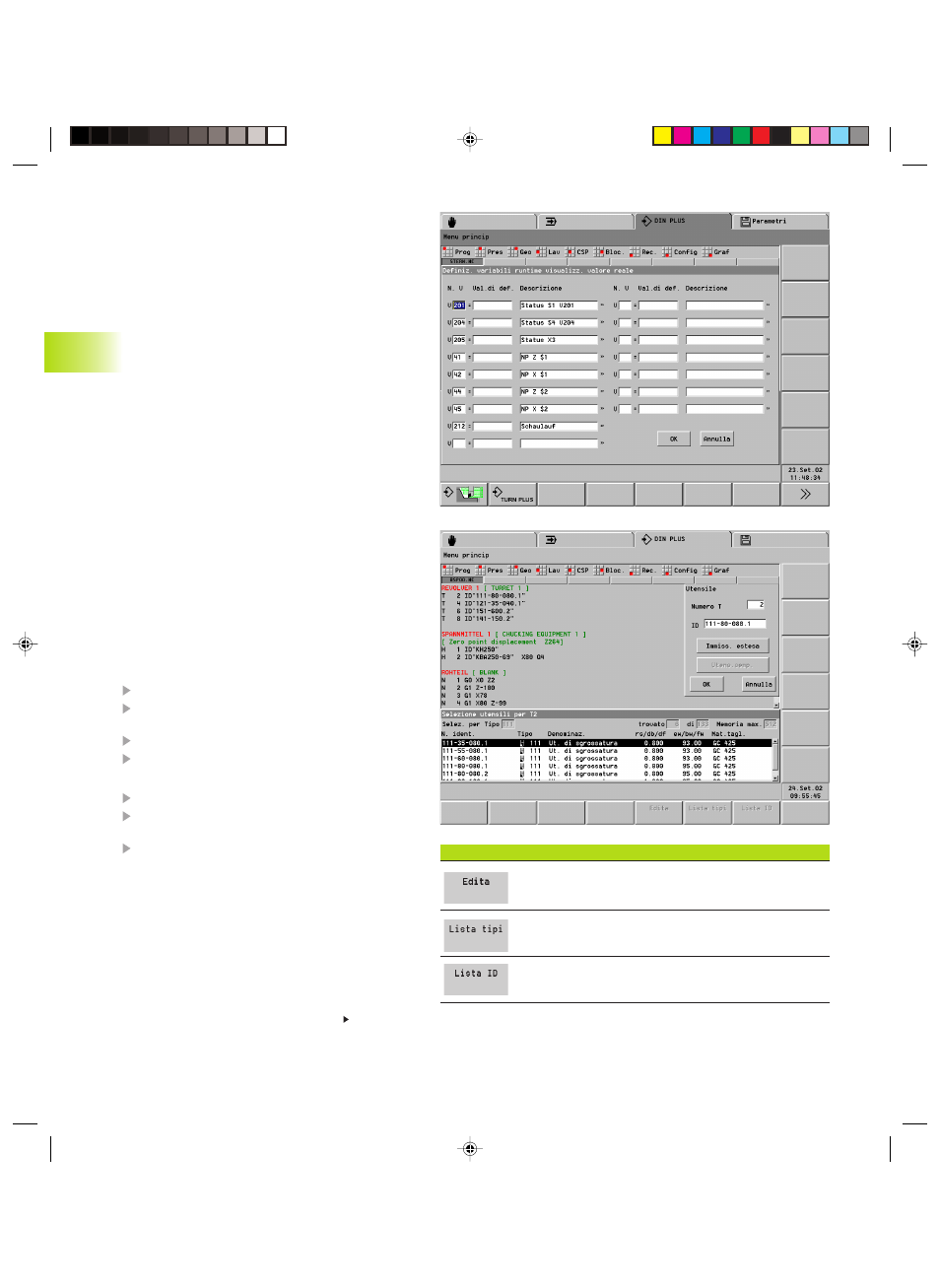

Accesso al data base utensili tramite softkey
Editing parametri utensile
Voci data base utensili, ordinate per tipo utensile
Voci data base utensili, ordinate per n. ident. utensile
Definizione della visualizzazione variabili
Richiamo: pulsante Visualizza variabili nella finestra di
dialogo ”Editing intestazione programma”
Nella finestra di dialogo si definiscono fino a 16 variabili
V per la gestione dell'esecuzione del programma. In
funzionamento automatico e nella simulazione si
imposta se all'esecuzione del programma è necessario
interrogare le variabili. In alternativa il programma
viene eseguito con i ”valori delle variabili”.
Per ogni variabile si definisce:
■ Numero variabile
■ Valore predefinito (valore di inizializzazione)
■ Descrizione (testo con cui la variabile viene
interrogata all'esecuzione del programma)
La definizione della visualizzazione variabili è
un'alternativa alla programmazione con istruzioni
INPUTA/PRINTA.
