1 Introduzione e principi fondamentali

8

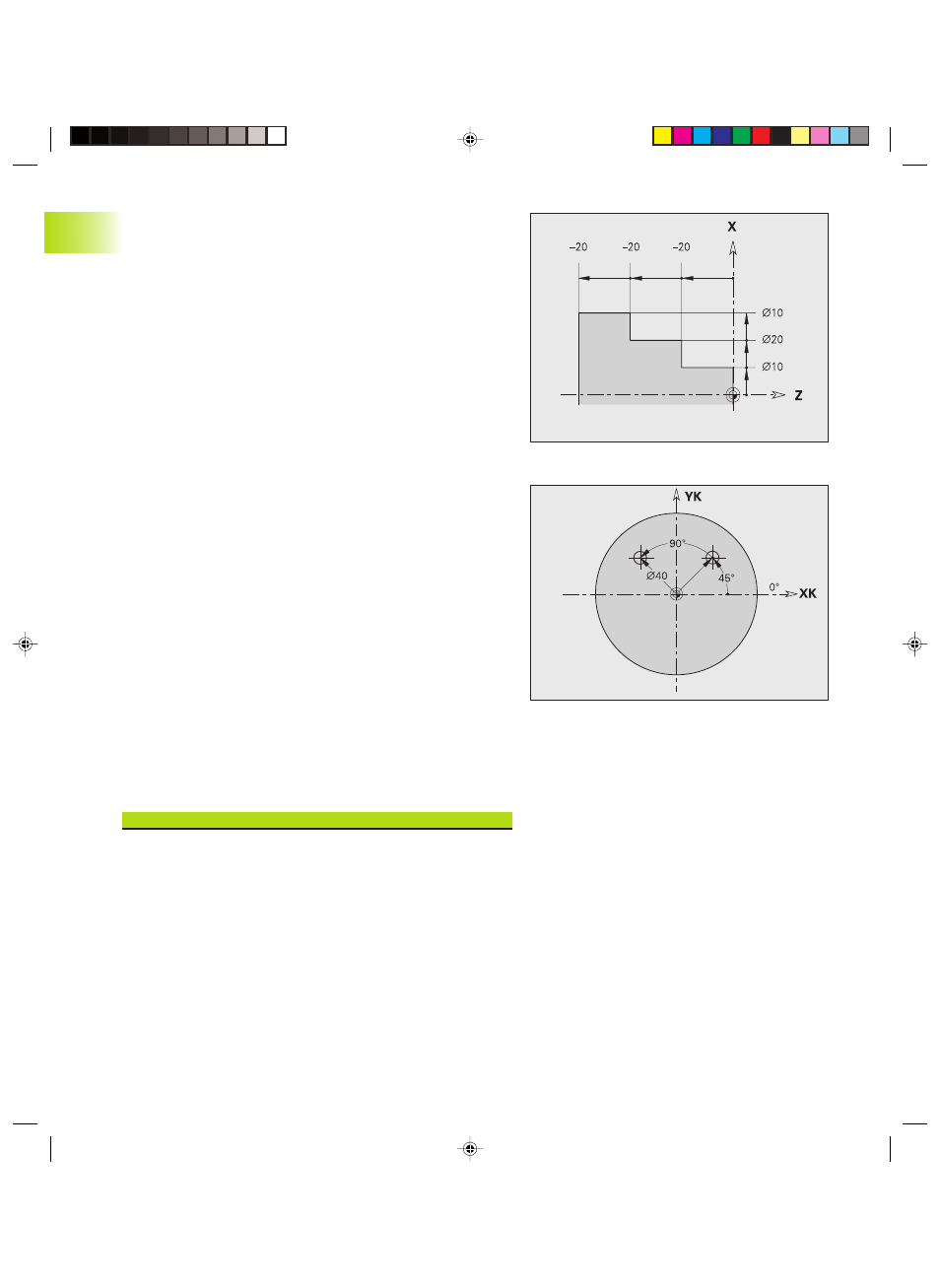

Coordinate incrementali
Le coordinate incrementali si riferiscono all'ultima posizione
programmata. Le coordinate incrementali indicano la quota tra l'ultima
posizione e quella immediatamente successiva. Ogni posizione del
pezzo è definita in modo univoco da coordinate incrementali.

Coordinate polari
I dati di posizione sulla superficie frontale o cilindrica possono essere
indicati in coordinate cartesiane o polari.

Per la quotatura con coordinate polari una posizione sul pezzo è
definita in modo univoco dall'indicazione del diametro e dell'angolo.

Le coordinate polari possono essere immesse quali assolute o
incrementali.

Unità di misura
Il CNC PILOT può essere programmato e azionato con ”sistema
metrico” o in ”inch” (pollici). Per l'immissione e la visualizzazione dei
dati sono valide le unità di misura riportate in tabella.

Quote

metrico

inch

Coordinate

mm

inch

Lunghezze

mm

inch

Angoli

gradi

gradi

Numero di giri

giri/min

giri/min

Velocità di taglio

m/min

ft/min

Avanzamento al giro

mm/giro

inch/giro

Avanzamento al min

mm/min

inch/min

Accelerazione

m/s

2

ft/s

2
