4 DIN PLUS

96

4.5.6 Profilo lato frontale/posteriore

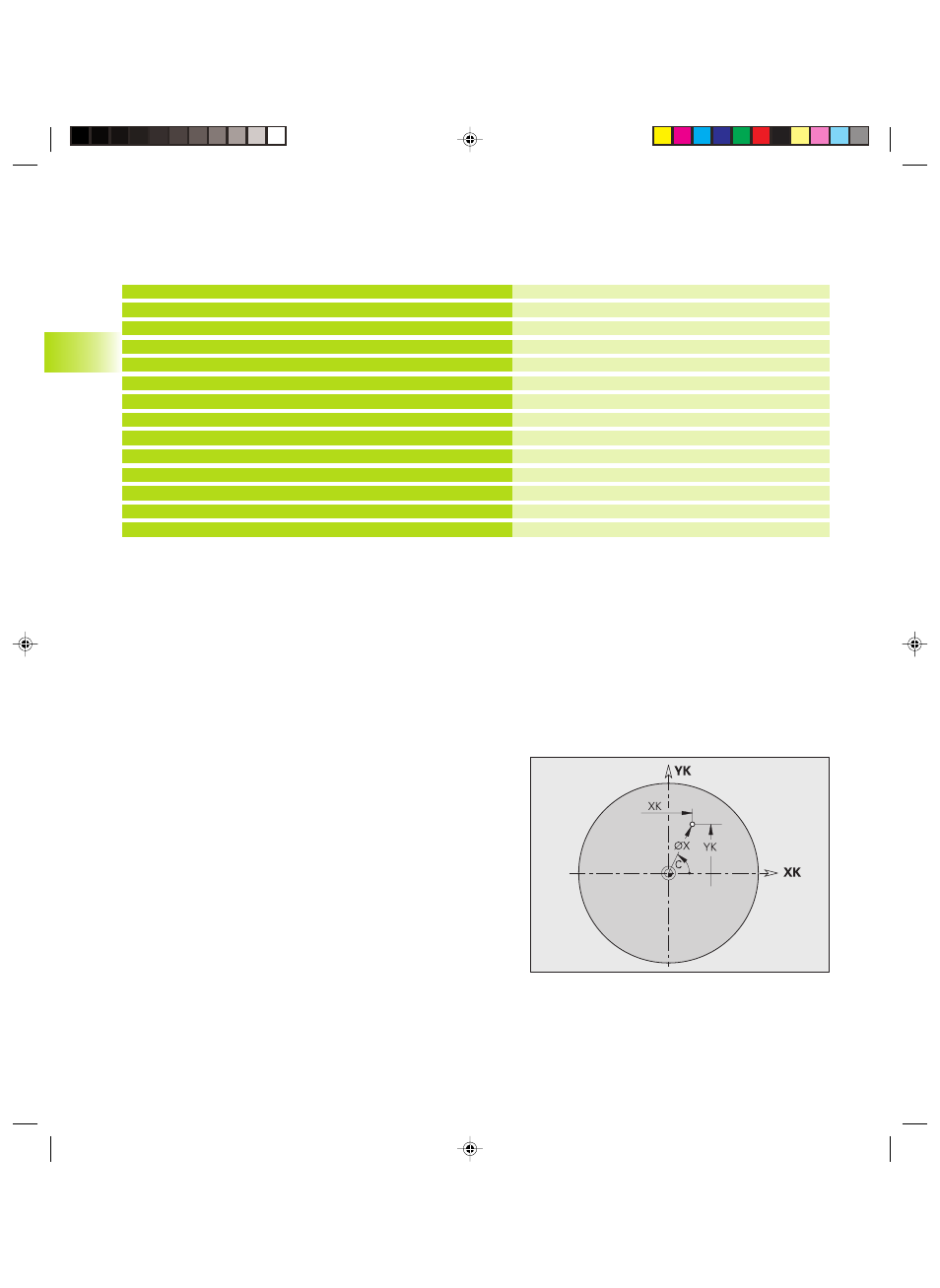

Punto di partenza profilo lato frontale/posteriore
G100-Geo

Parametri
X:

Punto iniziale in coordinate polari (quota diametro)

C:

Punto iniziale in coordinate polari (quota angolo)

XK, YK: Punto iniziale in coordinate cartesiane

Definizione piano di riferimento

Inizio ”Rettangolo” con profondità –5

Rettangolo

Inizio ”Cerchio in rettangolo” con profondità –10

Cerchio

Fine ”Cerchio”

Fine ”Rettangolo”

Definizione diametro di riferimento

Scanalatura lineare con profondità –5

Esempio ”G308/G309”
. . .
PARTE FINITA
. . .
SUPERFICIE FRONTALE Z0
N7 G308 P-5
N8 G305 XK-5 YK-10 K50 B30 R3 A0
N9 G308 P-10
N10 G304 XK-3 YK-5 R8
N11 G309
N12 G309
SUPERFICIE CILINDRICA X100
N13 G311 Z-10 C45 A0 K18 B8 P-5
. . .

4.5 Istr

uzioni di g

eometr

ia

Fine tasca/isola G309-Geo

Fine di un ”piano di riferimento”. Ogni piano di riferimento definito con
G308 deve essere terminato con G309!
