7 Parametri

364

7.5 P

a

rametr

i di la

v

o

razione

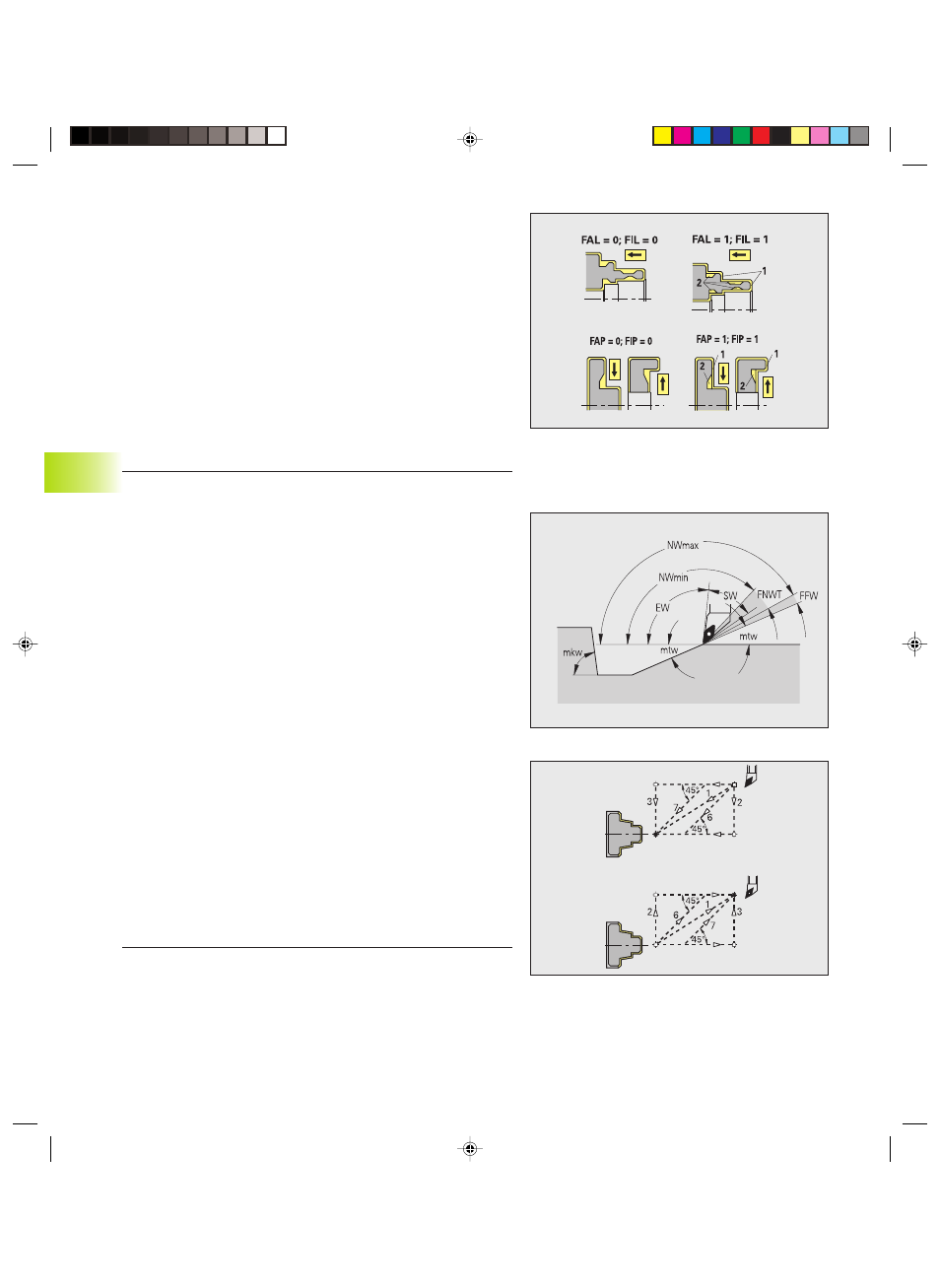

Avvicinamento finitura esterna [ANFA]

Avvicinamento finitura interna [ANFI]

Allontanamento finitura esterna [ABFA]

Allontanamento finitura interna [ABFI]

Tipo di avvicinamento/allontanamento:

1: in direzione X e Z contemporaneamente

2: prima in direzione X poi Z

3: prima in direzione Z poi X

6: trascinamento in direzione X prima di Z

7: trascinamento in direzione Z prima di X

I movimenti di avvicinamento e allontanamento vengono eseguiti in

rapido (G0).

I seguenti parametri definiscono la lavorazione delle aree del profilo:

Standard/Completa – Esterna/Assiale [FAL]

Standard/Completa – Interna/Assiale [FIL]

Standard/Completa – Esterna/Radiale [FAP]

Standard/Complete – Interna/Radiale [FIP]

Immissione:

0 – Lavorazione di finitura completa: TURN PLUS cerca l'utensile

ottimale per la lavorazione dell'area completa del profilo.

1 – Lavorazione di finitura standard:

Si esegue di preferenza con utensili per rifinire standard. Torniture

automatiche e scarichi vengono lavorati con utensile idoneo.

Se l'utensile per rifinire standard non è idoneo per torniture

automatiche e scarichi, TURN PLUS suddivide in lavorazioni
standard e lavorazione degli elementi sagomati.

Se la configurazione in lavorazione standard ed elementi sagomati

non è positiva, TURN PLUS si commuta su ”Lavorazione completa”.

Finitura – Tolleranze utensile, avvicinamento e allontanamento
Per la selezione utensile vale quanto segue:

Angolo di inclinazione (EW): EW >= mkw (mkw: angolo profilo

ascendente)

Angolo di inclinazione (EW) e dell'inserto (SW):

NWmin < (EW+SW) < NWmax

Angolo adiacente (RNWT): RNWT = NWmax – NWmin

Tolleranza angolo adiacente [FNWT] – Intervallo di tolleranza per

tagliente secondario

Angolo di scarico [FFW] – Differenza minima profilo – tagliente

secondario
