4 DIN PLUS 146

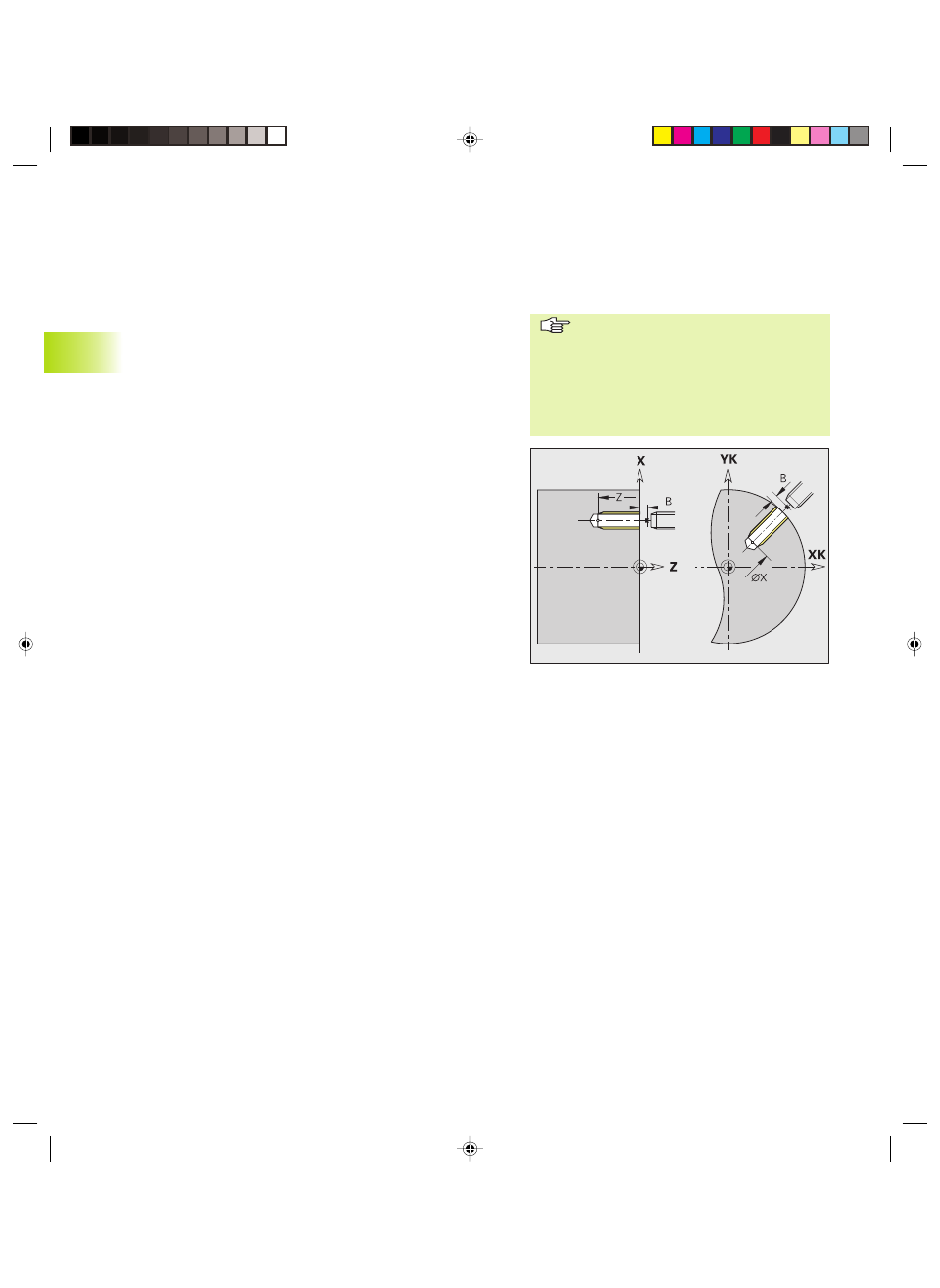

Maschiatura G36
L'istruzione G36 esegue filetti assiali/radiali con utensili fissi o
motorizzati. L'istruzione G36 definisce sulla base di ”X/Z”, se realizzare
un foro radiale o assiale.
Avvicinarsi al punto di partenza prima dell'istruzione G36. Dopo la
maschiatura G36 ritorna sul punto di partenza.
Parametri
X:
Diametro – Punto finale fori assiali
Z: Lunghezza – Punto finale fori radiali
F: Avanzamento al giro – Passo filetto
Q: Numero mandrini – default: 0 (mandrino principale)
B: Lunghezza entrata per sincronizzazione di mandrino e motore
avanzamento (vedi G33)
H: Direzione di riferimento per passo filetto – default: 0
■ H=0: avanzamento su asse Z
■ H=1: avanzamento su asse X
■ H=2: avanzamento su asse Y
■ H=3: avanzamento traiettoria
S: Numero di giri ritorno (maggiore numero di giri per il movimento
di ritorno) – default: stesso numero di giri della maschiatura
Possibilità di lavorazione:
■ Punta maschiante fissa: mandrino principale e
motore avanzamento vengono sincronizzati.
■ Punta maschiante motorizzata: utensile motorizzato
(mandrino ausiliario) e motore avanzamento
vengono sincronizzati.
■ ”Stop ciclo” è attivo alla fine di una
filettatura.
■ L'override avanzamento è inattivo.
■ Non utilizzare override mandrino!
■ Con motore utensile non controllato
(senza trasduttore ROD) è necessario un
mandrino di compensazione.
4.9 Cicli di foratura
