6 TURN PLUS 286
6.12 Generazione interattiva
del piano di lavoro (IAG)

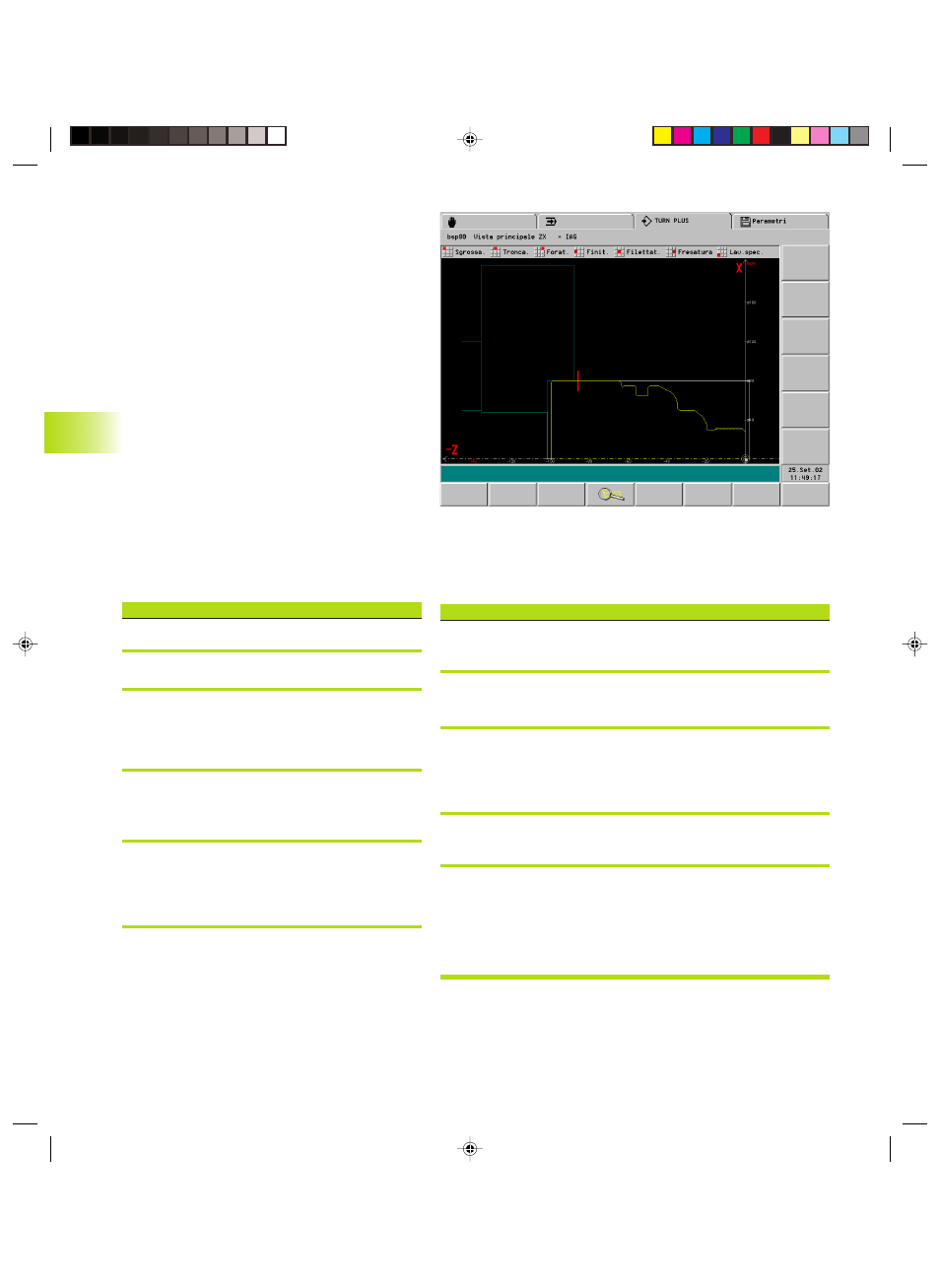

Nella IAG si definiscono i singoli blocchi del piano di
lavoro, selezionando l'utensile e i valori di taglio e
specificando il ciclo di lavorazione.
Il sistema semiautomatico genera un blocco di
lavoro completo (lavorazione parziale).
Nelle lavorazioni speciali (LS) si integrano percorsi
di traslazione, chiamate sottoprogrammi o funzioni G/
M (esempio: impiego di sistemi di manipolazione dei
pezzi).
Un blocco di lavoro può contenere:
■ Richiamo utensile
■ Valori di taglio (dati tecnologici)
■ Avvicinamento
■ Ciclo di lavorazione
■ Allontanamento
■ Avvicinamento al punto cambio utensile
Se si utilizzano l'utensile/i dati di taglio del blocco di
lavoro precedente, TURN PLUS non genera alcun
nuovo richiamo utensile e alcuna nuova istruzione di
avanzamento e velocità.
Generazione blocco di lavoro
Selezionare il tipo di lavorazione
<
Selezionare l'utensile (sottomenu ”Utensile”)
<
Selezionare ”Dati di taglio”
■ Verifica/ottimizzazione dati di taglio
■ Attivazione/disattivazione refrigerante e
definizione circuito refrigerante
<
Selezionare ”Ciclo - Zona di lavorazione”
■ Definizione zona di lavorazione con selezione zona
■ TURN PLUS marca la zona selezionata
<
Selezionare ”Ciclo – Parametri ciclo”
■ TURN PLUS apre la finestra di dialogo
”Parametri ciclo”
■ Verifica/ottimizzazione parametri
<
6.12 Gener
azione int
er
at
tiv
a del piano di la
v
o
ro
(IA
G)
Generazione blocco di lavoro (continua)
Se necessario: selezionare ”Ciclo – Avvicinamento”
■ Impostare posizione e tipo di avvicinamento
<
Se necessario: selezionare ”Ciclo – Allontanamento”
■ Impostare posizione e tipo di allontanamento
<
Se necessario: selezionare ”Ciclo – Avvicinamento punto cambio
utensile”
■ Impostare posizione e tipo di avvicinamento al punto cambio
utensile
<
”Avvio”: TURN PLUS simula la lavorazione (vedi ” 6.14 Grafica di
controllo)
<
Il blocco di lavoro può essere:
■ acquisito: il blocco di lavoro viene memorizzato e il pezzo
aggiornato (riproduzione parte grezza)
■ modificato: TURN PLUS rifiuta il blocco di lavoro; verificare/
ottimizzare i parametri e ripetere la simulazione
■ ripetuto: TURN PLUS simula di nuovo la lavorazione
