Tasca o isola

Continua

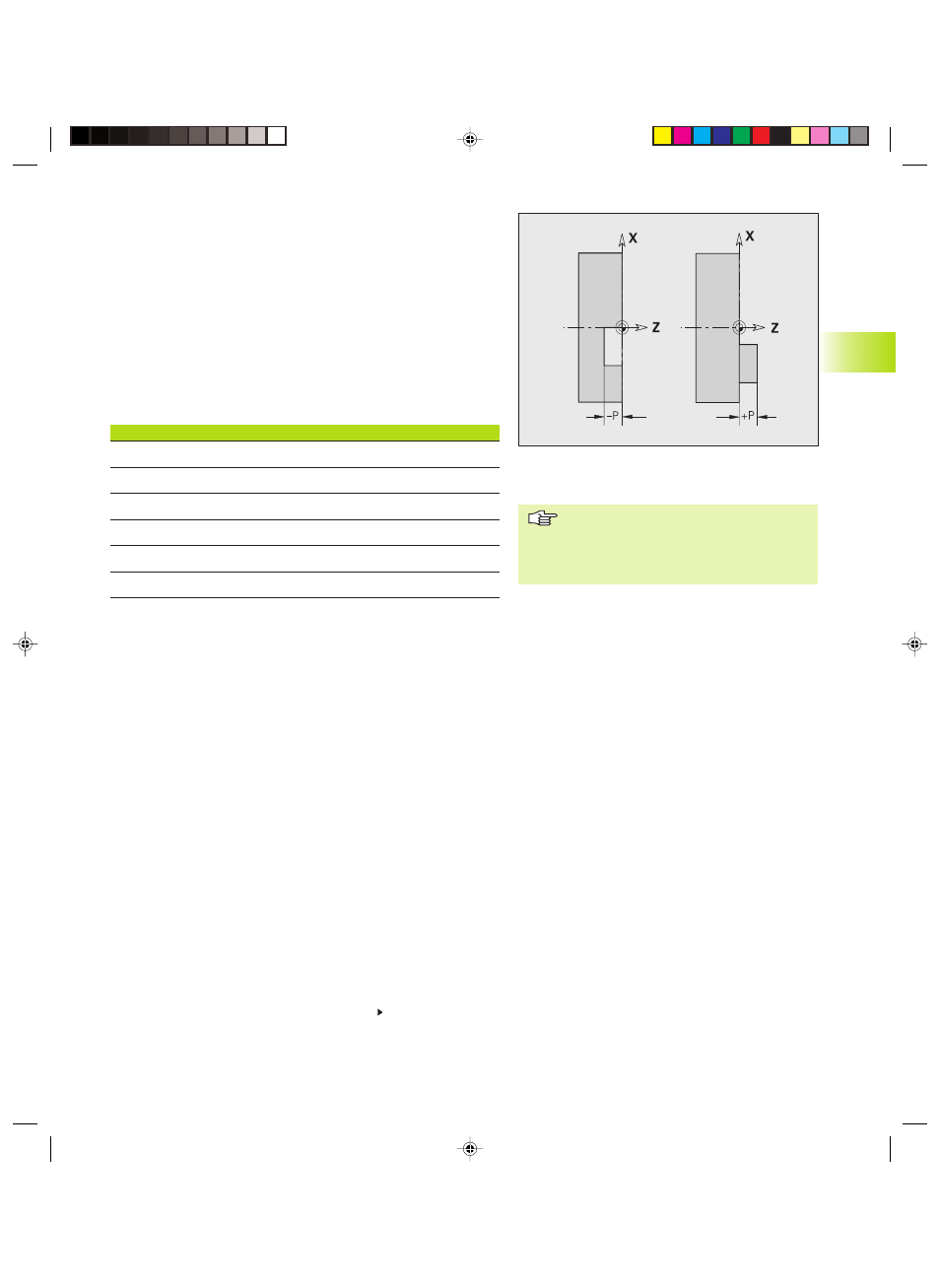

4.5.5 Posizione dei profili

Profondità di fresatura, posizione del profilo
Il ”piano di riferimento” ovvero il ”diametro di riferimento” si definisce
nell'identificativo della sezione. La profondità e la posizione di un
profilo di fresatura (tasca, isola) si descrivono nella definizione profilo:

con ”Profondità P” nell'istruzione G308 precedentemente

programmata

in alternativa per matrici: parametro ciclo ”Profondità P”

Il segno di ”Profondità P” determina la posizione del profilo di
fresatura (vedi tabella):

P<0: tasca

P>0: isola

Sezione

P

Superficie

Fondo fres.

SUPERFICIE FRONTALE

P<0

Z

Z+P

SUPERFICIE FRONTALE

P>0

Z+P

Z

LATO POSTERIORE

P<0

Z

Z–P

LATO POSTERIORE

P>0

Z–P

Z

SUPERFICIE CILINDRICA

P<0

X

X+(P*2)

SUPERFICIE CILINDRICA

P>0

X+(P*2)

X

X: diametro di riferimento da identificativo sezione
Z: piano di riferimento da identificativo sezione
P: ”Profondità” da G308 o parametro ciclo

Profili in diversi piani
Programmazione di profili annidati a livello gerarchico:

Iniziare con ”G308 Inizio tasca/isola” e terminare con ”G309 Fine

tasca/isola”. L'istruzione G308 definisce un ”nuovo” piano/diametro
di riferimento:

La prima istruzione G308 acquisisce il piano di riferimento definito

nell'identificativo di sezione.

Ogni successiva istruzione G308 definisce un nuovo piano di

riferimento.
Calcolo: piano di riferimento attuale + P (da precedente G308)

L'istruzione G309 ripristina il piano di riferimento precedente.

Inizio tasca/isola G308-Geo

Nuovo piano/diametro di riferimento per profili su superficie frontale,
lato posteriore, superficie cilindrica annidati a livello gerarchico.

Parametri
P:

Profondità per tasche, altezza per isole

Isole: i cicli di fresatura di superfici
lavorano la superficie completa descritta
nella definizione profilo. Le isole all'interno
di questa superficie non vengono
considerate.

4.5 Istr

uzioni di g

eometr

ia
