6 TURN PLUS 216
6.1 La modalità oper
ativ
a
TURN PLUS

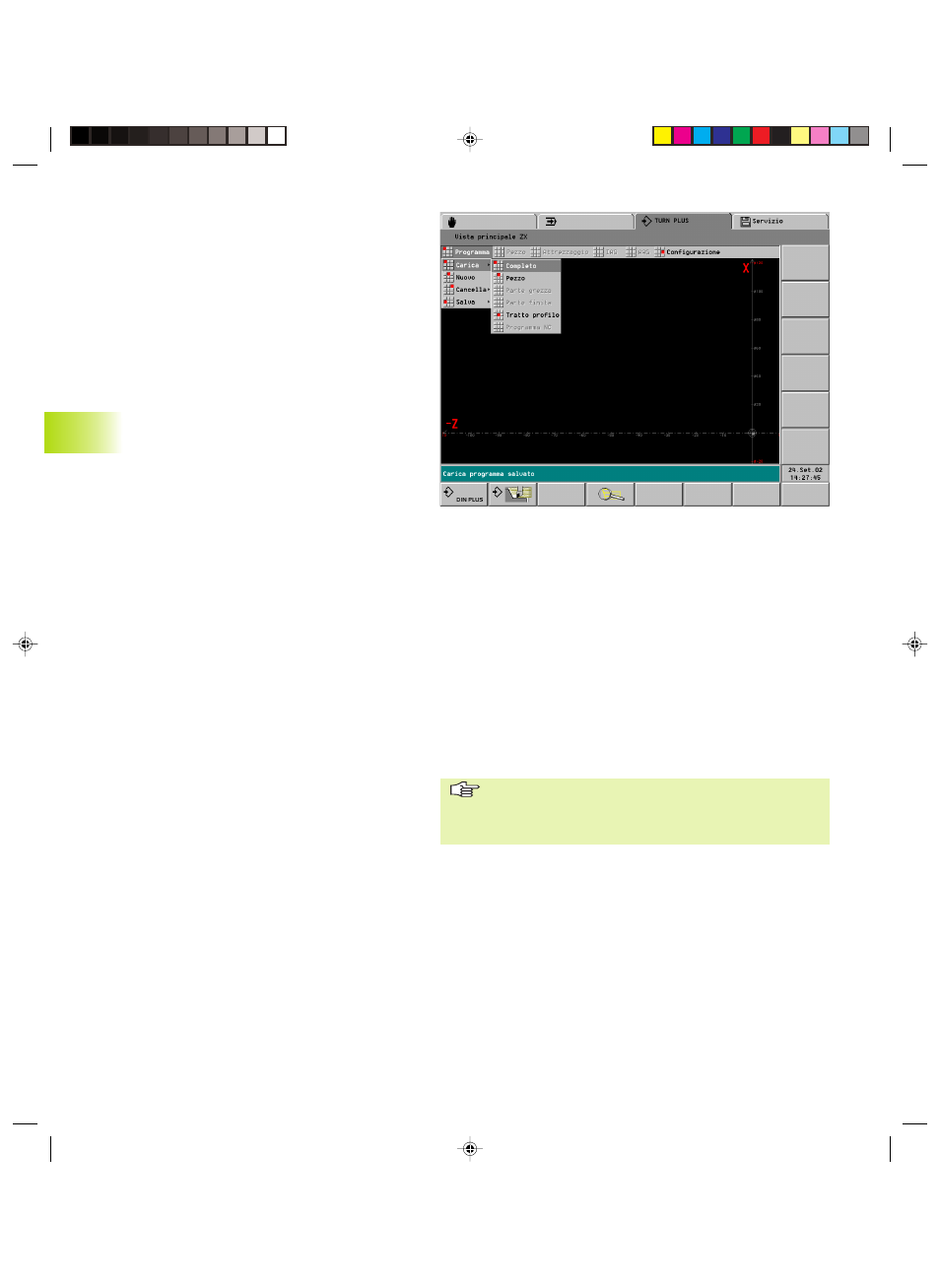

6.1 La modalità operativa
TURN PLUS
In TURN PLUS si descrive con grafica interattiva la
parte grezza e finita. Quindi si crea in automatico il
piano di lavoro che può tuttavia essere generato con
supporto interattivo dall'operatore. Il risultato è un
programma DIN PLUS strutturato e commentato.
TURN PLUS comprende:
■ Creazione profilo con supporto grafico interattivo
■ Attrezzaggio (serraggio pezzo)
■ Generazione interattiva del piano di lavoro (IAG)
■ Generazione automatica del piano di lavoro (AAG)
per
■ Tornitura
■ Foratura e Fresatura con asse C
■ Foratura e Fresatura con asse Y
■ Lavorazione completa
Concetto TURN PLUS
La descrizione del pezzo (parte grezza e finita, profili di
foratura e fresatura) costituisce il fondamento della
generazione del piano di lavoro. Al serraggio del pezzo
vengono determinate le limitazioni di taglio. Per la
selezione utensile TURN PLUS offre le seguenti
strategie:
■ Selezione automatica da data base utensili
■ Utilizzo dell'attuale configurazione torretta
■ Configurazioni torretta proprie di TURN PLUS
I valori di taglio vengono determinati dal data base
tecnologico.
TURN PLUS genera il piano di lavoro tenendo conto
degli attributi tecnologici come sovrametalli,
tolleranze, rugosità ecc. Ogni valore immesso e ogni
fase di lavoro generata viene visualizzata con
possibilità di correzione immediata.
Sulla base della riproduzione della parte grezza
TURN PLUS ottimizza i percorsi di avvicinamento,
evita ”passate a vuoto” nonché collisioni tra pezzo e
tagliente. La strategia di generazione è definita nella
”sequenza di lavorazione” o nei ”parametri di
lavorazione”. È così possibile adeguare TURN PLUS
alle proprie esigenze specifiche.
Si possono utilizzare risultati parziali e proseguire la
lavorazione con DIN PLUS (esempio: definizione
profilo con TURN PLUS e programmazione
lavorazione in DIN PLUS). Oppure è anche possibile
ottimizzare il programma DIN PLUS generato da
TURN PLUS.
Note operative
La ”riga di stato” (sopra la barra dei softkey) fornisce informazioni
sulle possibili fasi di comando.
TURN PLUS lavora con una struttura menu a più livelli. Con il tasto
ESC si ritorna al livello menu precedente.
La presente descrizione tiene conto dell'uso mediante menu, softkey
e touch pad. È comunque possibile continuare ad utilizzare il CNC PILOT
come nelle versioni precedenti senza softkey e touch pad.
Se sullo schermo vengono visualizzate diverse finestre (Viste), la
”finestra attiva” è evidenziata da una cornice verde. Utilizzare
”Pagina avanti/Pagina indietro” per passare da una finestra all'altra.
Il tasto ”.” visualizza la finestra attiva a tutto schermo. Premendo di
nuovo ”.”, si ritorna alla rappresentazione a ”più finestre”.
In ”Configurazione” si impostano le varianti di visualizzazione e
immissione (vedi ”
6.15 Configurazione”).
La generazione del piano di lavoro di TURN PLUS utilizza i
data base utensili, elementi di serraggio e dati tecnologici.
Prestare particolare attenzione alle descrizioni attuali e
corrette delle attrezzature.
