HEIDENHAIN CNC PILOT 4290 203

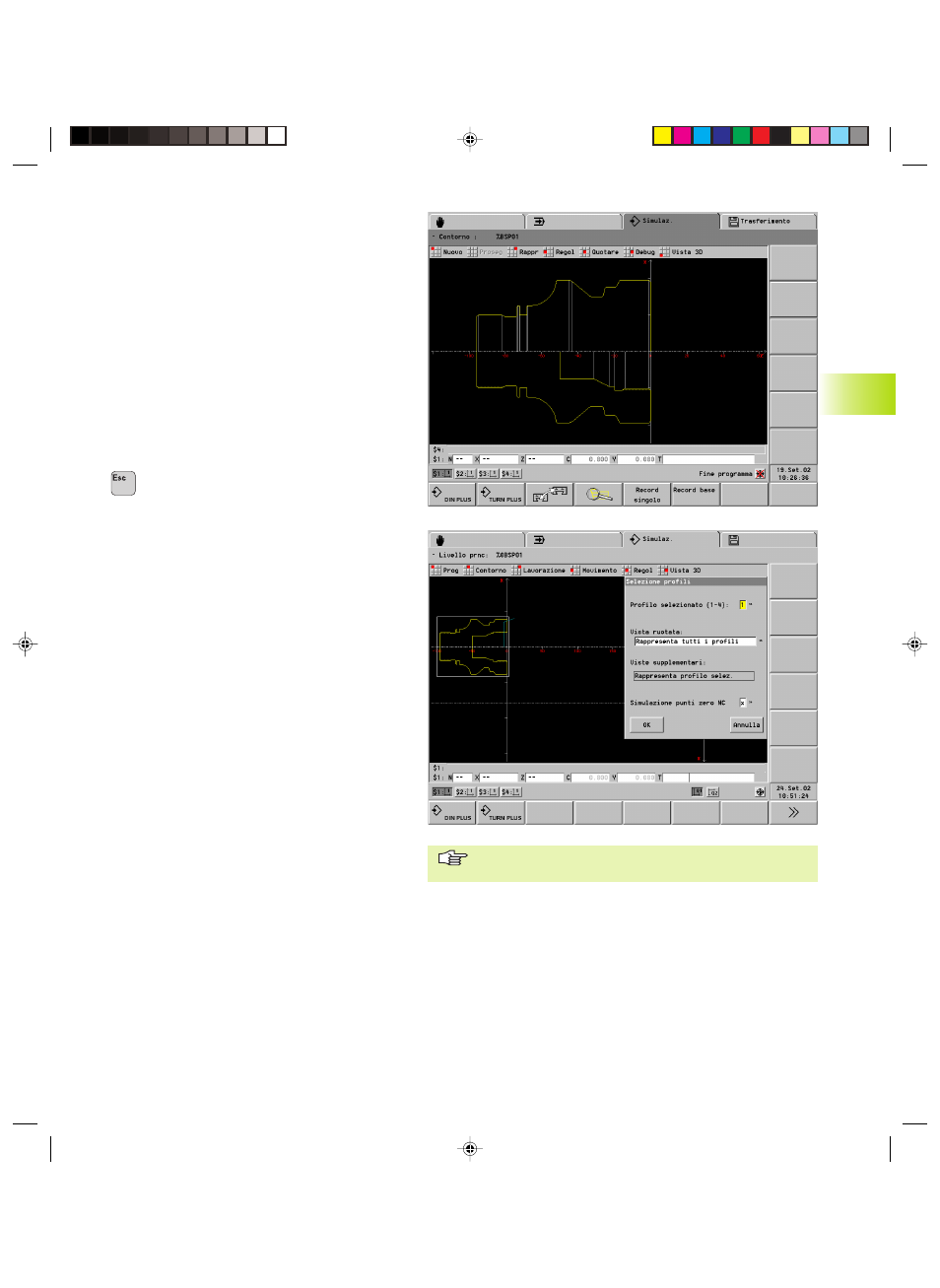

5.3 Simulazione profilo
5.3.1 Funzioni della Simulazione profilo
Nella Simulazione profilo è possibile
■ selezionare tra rappresentazione ”Sezione o Vista”.
■ verificare la programmazione del profilo mediante la
relativa struttura in Esecuzione blocco singolo.
■ verificare i parametri di un elemento del profilo
(misurazione elemento).
■ quotare ogni punto del profilo relativamente ad un
punto di riferimento (quotatura in punti).
La Simulazione presuppone la programmazione dei
profili (descrizione parte grezza/parte finita, profili
ausiliari). Se le descrizioni dei profili non sono
complete, questi vengono rappresentati ”per quanto
possibile”.
Ritorno al menu principale
■ Opzioni menu per il controllo della simulazione
■ Nuovo: ridisegna il profilo (considerando le
modifiche apportate al programma)
■ Proseg: rappresenta il successivo blocco
sorgente NC o blocco base
■ Opzione menu ”Rappresentazione (profilo)”
Consente di configurare:
■ ”Sezione”
■ ”Vista”
■ ”Sezione & Vista”: al di sopra dell'asse di
rotazione Vista, al di sotto Sezione
Gruppo menu ”Impost. (Impostazioni)” – ...”:
■ ”... – Finestra”:
”... – Punto zero C”:
vedere ”5.2 Menu principale”
■ ”... – Selez.profilo”:
■ Impostare nella finestra di dialogo se devono
essere visualizzati un profilo selezionato o tutti i
profili del programma NC.
■ Impostare se devono essere considerati gli
spostamenti punto zero.
■ ”... – Allarmi”: vedi ” 5.1.2 Note operative”
■ Opzione menu ”Vista 3D”: vedi ” 5.7 Vista 3D”
■ Gruppo menu ”Debug”:
Se si utilizzano variabili per la programmazione del
profilo, è possibile visualizzare e modificare le
variabili con le ”Funzioni Debug” (vedi ”
5.8 Controllo
esecuzione programma NC”).
5.3 Simulazione pr
ofilo
In modalità ”Blocco singolo o blocco base” viene
visualizzata la rappresentazione Sezione.
