5 Simulazione grafica 198
5.1 La modalità oper
ativ
a Simulazione
È possibile impostare il colore del percorso di
avanzamento in funzione del numero T (parametro
del controllo 24).

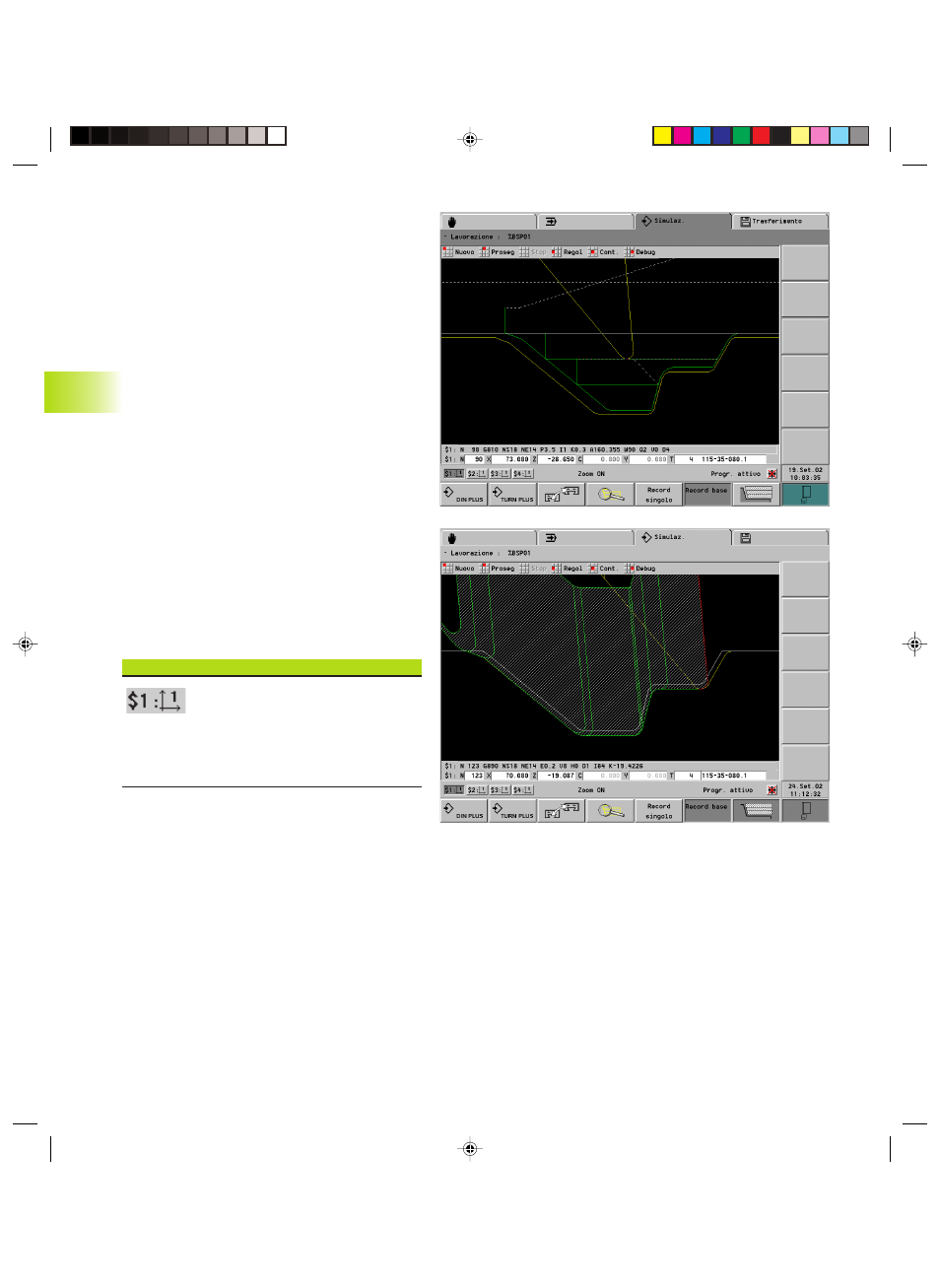

Per la rappresentazione a tracce di taglio il CNC
PILOT rappresenta ombreggiata la superficie
percorsa dalla ”zona tagliente” dell'utensile. Ciò
significa che si vede la zona lavorata tenendo conto
dell'esatta geometria del tagliente (raggio del
tagliente, larghezza del tagliente, posizione del
tagliente, ecc.).
Con la traccia del tagliente è possibile controllare
se rimane materiale, se si viola il profilo o se le
sovrapposizioni sono eccessive. La
rappresentazione a tracce di taglio è interessante in
particolare per lavorazioni di troncatura/foratura e
per lavorazioni di diagonali, in quanto la forma
dell'utensile è determinante per il risultato.
Note sulle visualizzazioni
■ Blocco NC programmato (blocco sorgente NC)
■ Visualizzazione dei blocchi NC di un massimo di
quattro slitte (impostazione: opzione menu ”Impost.
– Finestra”)
■ Alternativa: visualizzazione di quattro variabili
selezionate (selezione: opzione menu ”Debug –
Visualizzazioni variabili – Attivare variabili)
■ Visualizzazioni:
■ Numero blocco, valori di posizione (valori reali) e
utensile della slitta selezionata
■ In alternativa ai dati utensile: numero di giri,
avanzamento, senso di rotazione mandrino
Sistemi di coordinate delle slitte
■ $n (n: 1..6): identificativo slitta; la slitta
selezionata è evidenziata
■ Icona: sistema di coordinate
configurato della slitta
■ Numero nell'icona: profilo da lavorare
con questa slitta
