4 DIN PLUS

136

Ciclo di ripetizione profilo G83

L'istruzione G83 esegue più volte le funzioni programmate nei blocchi
successivi (percorsi di traslazione semplici o cicli senza descrizione
profilo). L'istruzione G80 termina il ciclo di lavorazione.

Se il numero di avanzamenti in direzione X e Z è diverso, si lavora
dapprima in entrambe le direzioni con i valori programmati.
L'avanzamento viene azzerato una volta raggiunto il valore previsto
per una direzione.

Note per la programmazione di G83

deve essere programmata da sola nel blocco

non deve essere programmata con variabili K

non deve essere annidata, nemmeno per la chiamata di

sottoprogrammi

Sovrametalli:

I sovrametalli G57

vengono calcolati in base al segno (per questo i sovrametalli non

sono possibili per lavorazioni interne)

I sovrametalli G58: vengono considerati se si lavora con SRK

I sovrametalli G57 e G58 rimangono attivi a fine ciclo

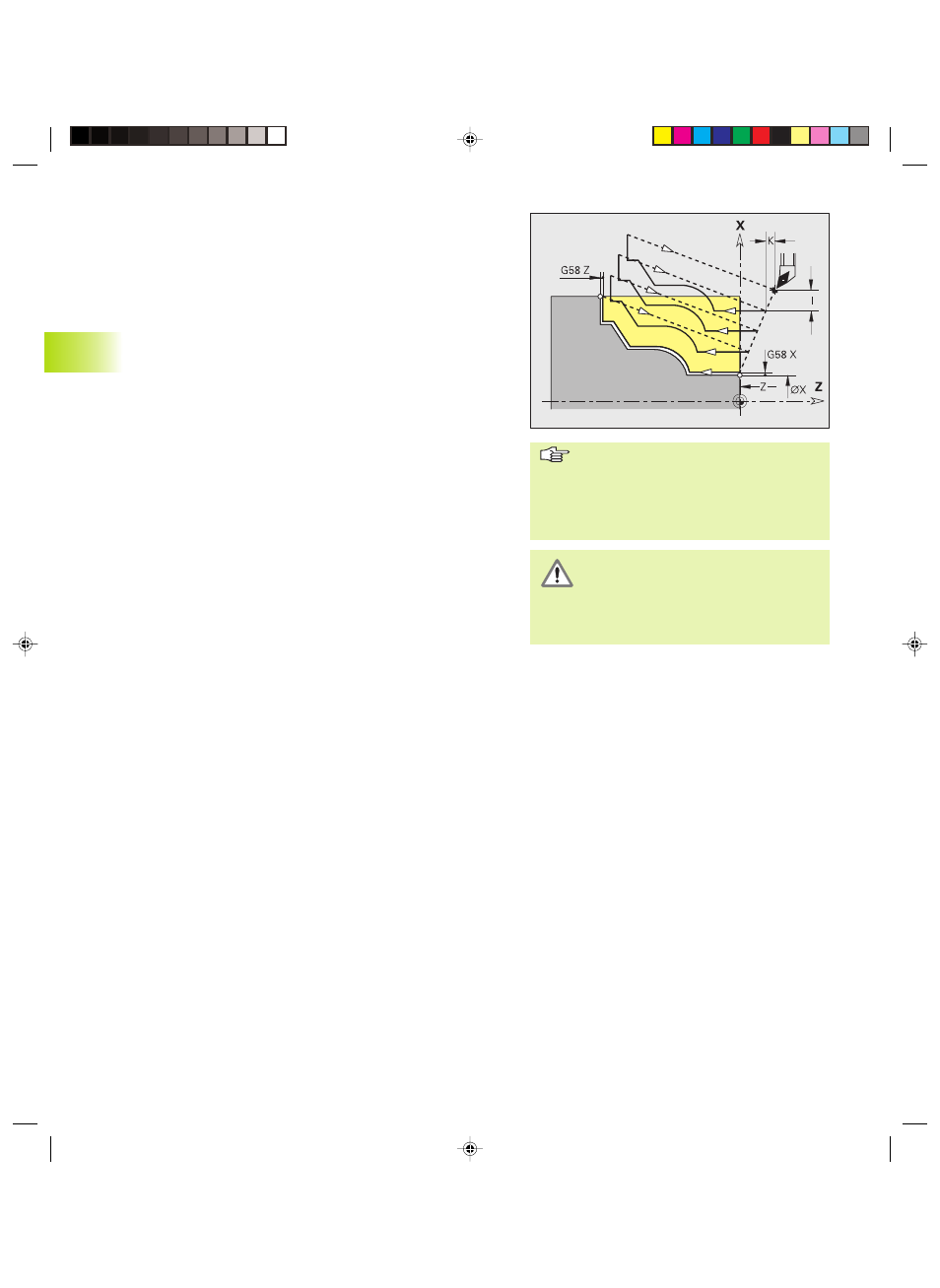

Esecuzione ciclo
1
Inizio lavorazione ciclo a partire dalla posizione dell'utensile

2 Avanzamento del valore definito in ”I, K”

3 Esecuzione della lavorazione definita nei blocchi successivi in cui la

distanza della posizione utensile dal punto di partenza del profilo
viene acquisito come ”sovrametallo”

4 Ritorno in diagonale

5 Ripetizione di 2...4, fino a raggiungere il ”punto di arrivo profilo”

7 Ritorno al punto di partenza ciclo

Parametri
X/Z: Punto di arrivo profilo (X come quota diametro) – default:

conferma dell'ultima coordinata X/Z.

I:

Avanzamento massimo in direzione X (quota raggio) – default: 0

K:

Avanzamento massimo in direzione Z – default: 0

Compensazione raggio tagliente: non

viene eseguita. La compensazione SRK
può essere programmata separatamente
con G40..G42.

Distanza di sicurezza dopo ogni

passata: 1 mm.

Attenzione Pericolo di collisione!
Dopo una passata l'utensile ritorna in
diagonale per avanzamento per la passata
successiva. Programmare se necessario
un percorso supplementare in Rapido per
evitare una collisione.
