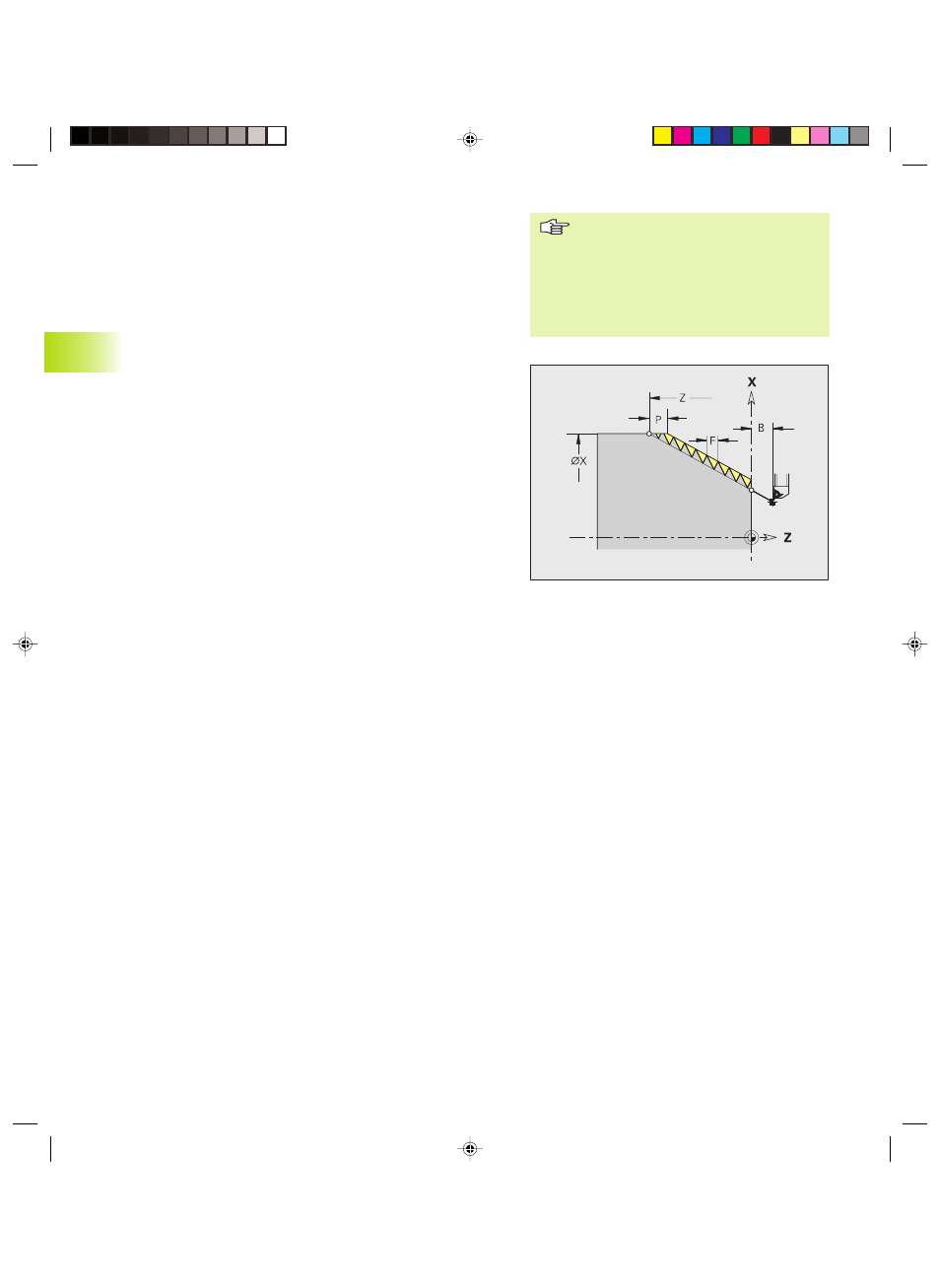

Filetto a singola passata G33
L'istruzione G33 esegue filetti in qualsiasi direzione e posizione (filetti
assiali, conici o radiali; filetti interni o esterni). L'istruzione G33 esegue
una singola passata che inizia dalla posizione dell'utensile e termina
con ”X, Z”. (Per la filettatura mandrino e motore di avanzamento
vengono sincronizzati.)
Parametri
X, Z: Diametro, lunghezza punto finale filetto (X come quota diametro)
F: Avanzamento al giro (passo filetto)
B, P: Lunghezza entrata, Lunghezza sovracorsa – default: 0 (vedi
” 4.8 Cicli di filettatura”)
C: Angolo di partenza (l'inizio filetto è definito rispetto a elementi del
profilo non simmetrici alla rotazione) – default: 0
Q: Numero mandrini
H: Direzione di riferimento per passo filetto – default: 0
■ H=0: avanzamento su asse Z (per filetto assiale e conico fino
a max. +45°/–45° rispetto ad asse Z)
■ H=1: avanzamento su asse X (per filetto radiale e conico fino
a max. +45°/–45° rispetto ad asse X)
■ H=2: avanzamento su asse Y
■ H=3: avanzamento traiettoria
E: Passo variabile – default: 0
■ E=0: passo costante
■ E>0: aumenta il passo di E ogni giro
■ E<0: riduce il passo di E ogni giro
■ ”Stop avanzamento” è attivo alla fine di
una filettatura.
■ L'override avanzamento è inattivo.
■ Con precontrollo disinserito non utilizzare
l'override mandrino!
■ Eseguire il filetto con G95 (Avanzamento
al giro).
