4 DIN PLUS 106

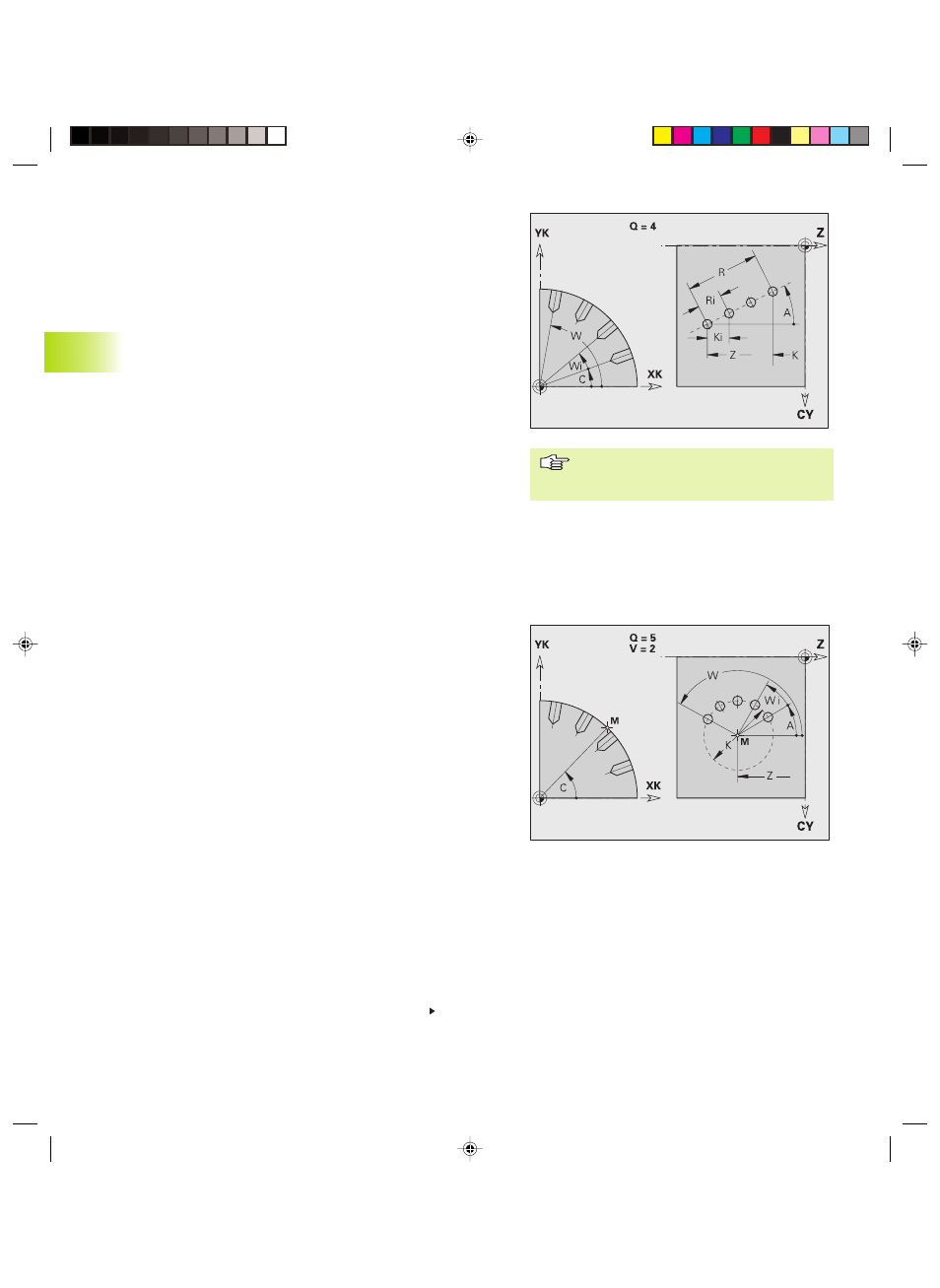

Sagoma circolare superficie cilindrica G412-Geo
L'istruzione G412 agisce su foro/matrice definito nel blocco
successivo (G310..315, 317).
Note di programmazione
■ Programmare foro/matrice nel blocco successivo senza centro.
Eccezione scanalatura circolare: il ”Centro curvatura I, J” viene
sommato alla posizione della sagoma (vedi ”
4.5.8 Sagoma circolare
con scanalature circolari”).
■ Il ciclo di fresatura (sezione LAVORAZIONE) richiama il foro/la
matrice nel blocco successivo, non la definizione della sagoma.
Parametri
Q:
Numero matrici
K: Diametro cerchio
A: Angolo iniziale – Posizione prima matrice (riferimento: asse Z) –
default: 0°
W: Angolo finale – Posizione ultima matrice (riferimento: asse Z) –
default: 360°
Wi: Distanza tra matrici
Se si programma ”Q, Z e C”, i fori/le
matrici vengono disposti uniformemente
sul perimetro.
Sagoma lineare superficie cilindrica G411-Geo
L'istruzione G411 agisce su foro/matrice definito nel blocco
successivo (G310..315, 317).
Note di programmazione
■ Programmare foro/matrice nel blocco successivo senza centro.
■ Il ciclo di fresatura (sezione LAVORAZIONE) richiama il foro/la
matrice nel blocco successivo, non la definizione della sagoma.
Parametri
Q:
Numero matrici – default: 1
Z: Punto iniziale
C: Punto iniziale (angolo iniziale)
K: Punto finale
W: Punto finale (angolo finale)
Ki: Distanza tra matrici (in direzione Z)
Wi: Distanza angolare tra matrici
A: Angolo asse longitudinale (riferimento: asse Z) – default: 0°
R: Lunghezza totale sagoma
Ri: Distanza tra matrici (distanza sagome)
Continua
