6 TURN PLUS 252

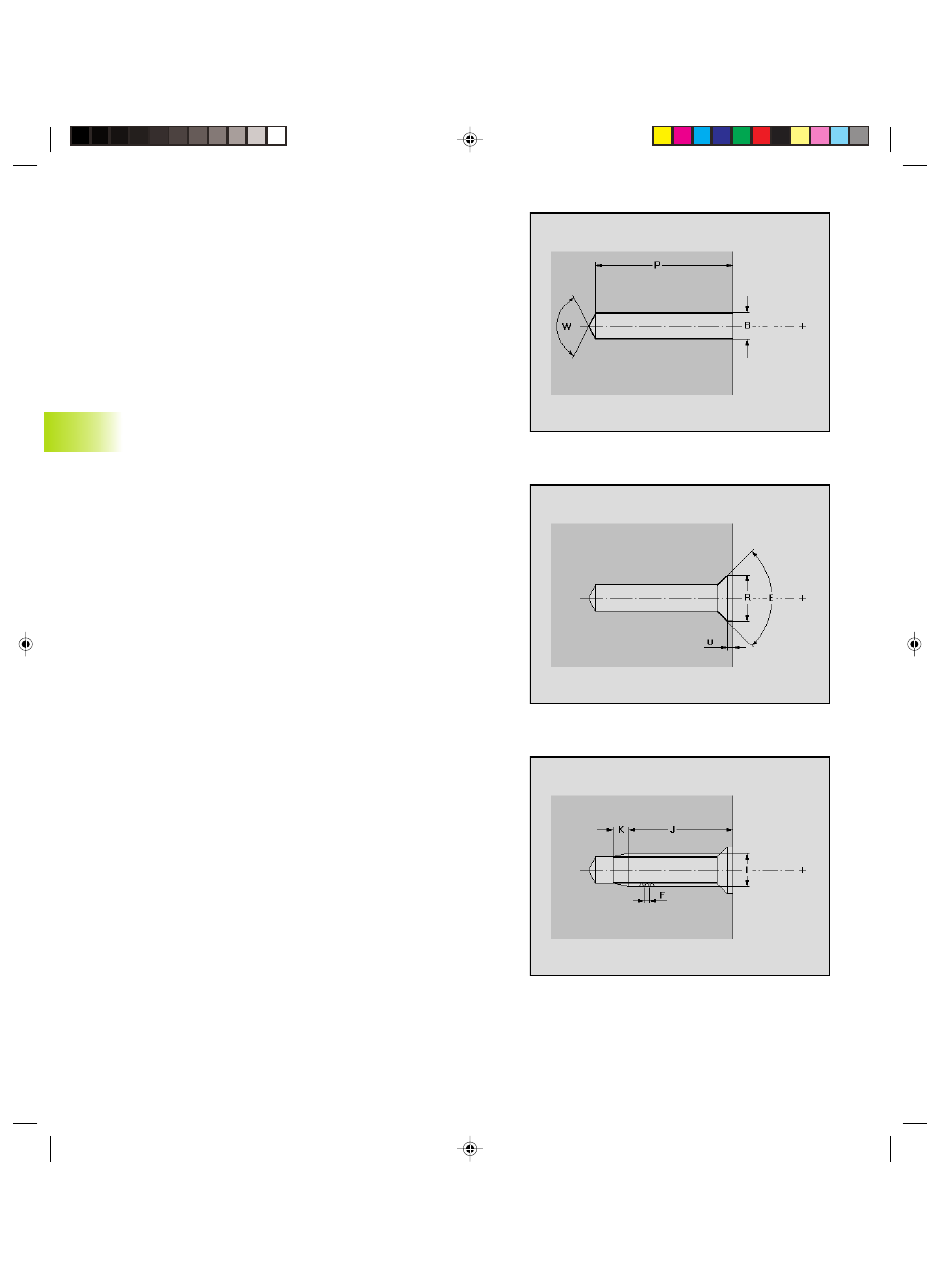

Parametri foratura con punta cava
B:
Diametro foro
P: Profondità foro (profondità di foro e allargatura - senza punta
di foratura o centratura)
W: Angolo al vertice
■ W=0°: la AAG genera per il ciclo di foratura una ”Riduzione
avanzamento (V=1)”
■ W>0°: angolo al vertice
Accoppiamento: H6...H13 o ”Senza accoppiamento” (vedi ” 6.16.6
Foratura”)
6.6 Pr
ofili con asse C
Parametri allargatura
R:
Diametro di allargatura
U: Profondità di allargatura
E: Angolo di allargatura
Parametri filettatura
I:
Diametro nominale
J: Profondità filetto
K: Imbocco filetto (lunghezza uscita)
F: Passo del filetto
Tipo principio: filetto destrorso/sinistrorso
