3 Comando manuale e Automatico

48

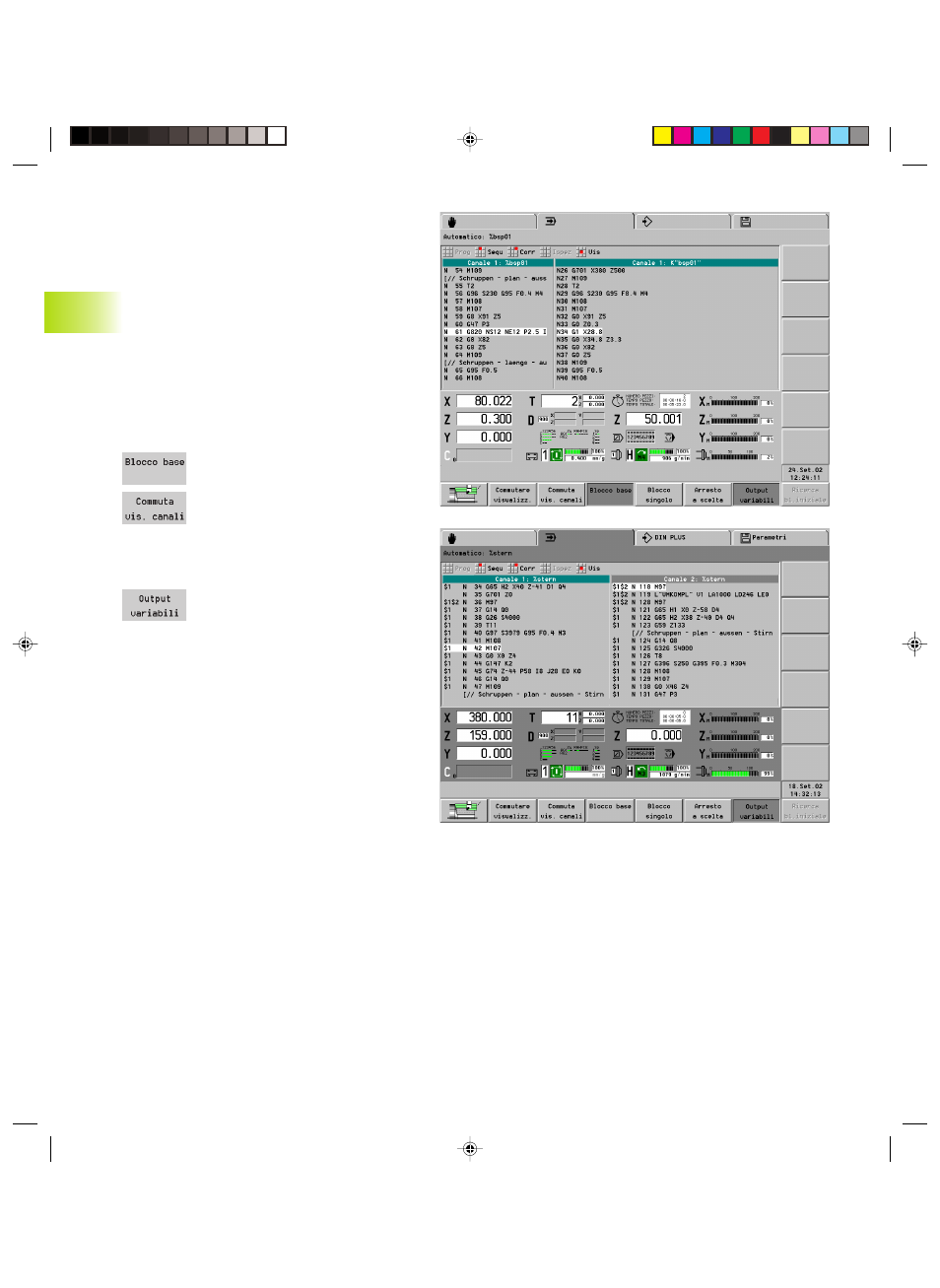

3.5.7 Visualizzazione blocco

Visualizzazione blocco – Visualizzazione blocco base
La visualizzazione blocco indica i blocchi NC
esattamente come sono programmati. La
visualizzazione blocco base visualizza i singoli
percorsi di traslazione; i cicli sono ”annullati”. La
numerazione dei blocchi base è indipendente dai
numeri di blocco programmati.

Nella visualizzazione blocco e nella visualizzazione
blocco base il cursore si trova sul blocco in
esecuzione in quel momento.

Visualizzazione canale
Per torni con diverse slitte (canali) la visualizzazione
blocco può essere attivata per al massimo 3 canali.

Blocco base on/off

Commutazione visualizzazione
canale
Ad ogni attivazione del softkey viene
”collegato” un canale; quindi compare
la visualizzazione esclusivamente per
un canale.

Output variabili
Con ”softkey premuto” è possibile
l'emissione variabili (con PRINTA). In
caso contrario l'emissione variabili è
soppressa.

Opzione menu ”Visualizzazione – ...”

Font: riduce/ingrandisce il font della visualizzazione

blocco

Monitoraggio carico – vedi ”

3.7.2

Produzione

con monitoraggio carico”
