7 Parametri 362
7.5 P
a
rametr
i di la
v
o
razione

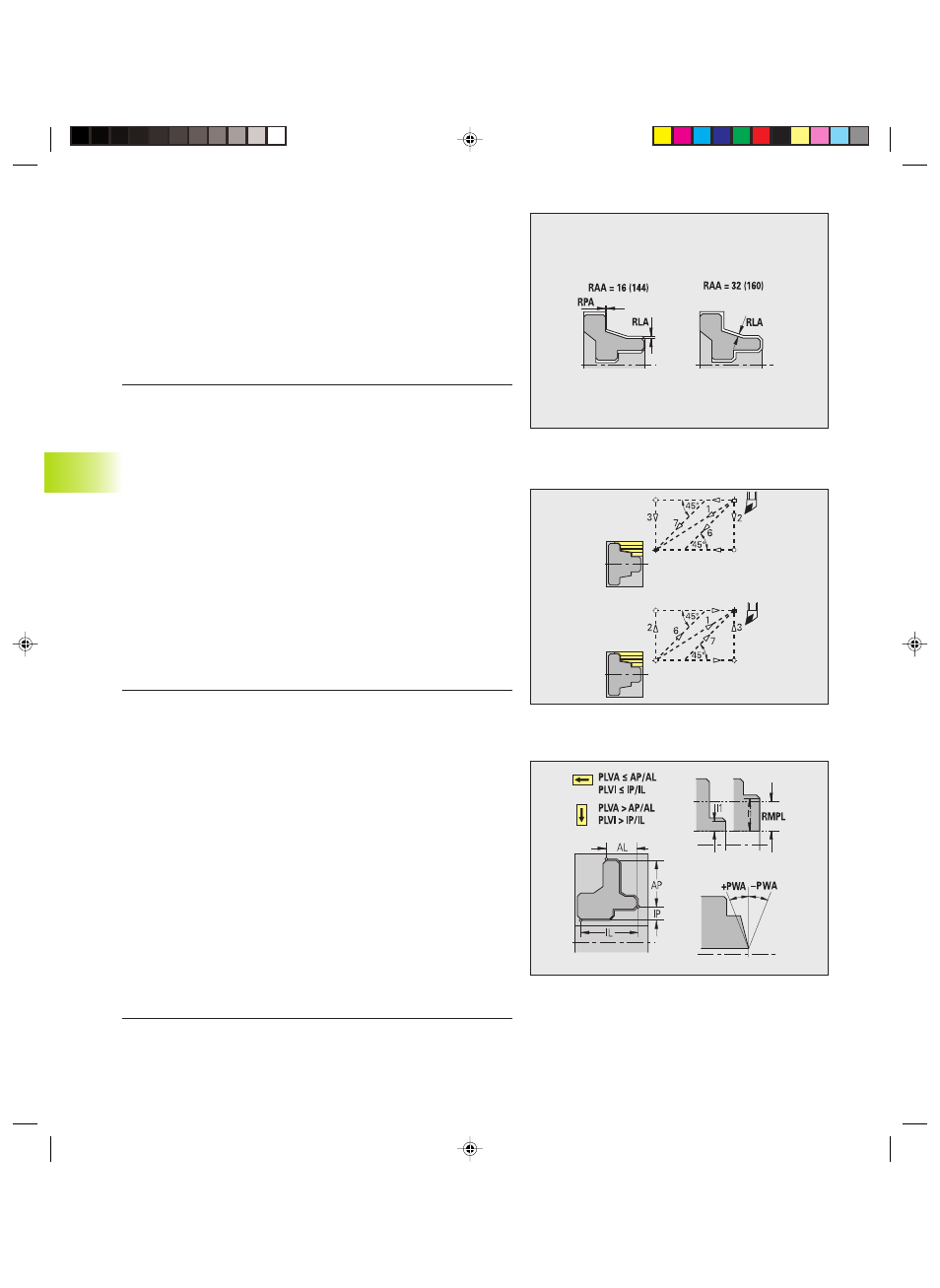

La parte finita può essere provvista di sovrametalli:
■ Tipo sovrametallo [RAA]
■ 16: sovrametallo assiale/radiale di tipo diverso – senza
sovrametalli singoli
■ 144: sovrametallo assiale/radiale di tipo diverso – con sovrametalli
singoli
■ 32: sovrametallo equidistante – senza sovrametalli singoli
■ 160: sovrametallo equidistante – con sovrametalli singoli
■ Equidistante o assiale [RLA]: sovrametallo equidistante o
sovrametallo assiale
■ Nessuno o radiale [RPA]: sovrametallo radiale
Sgrossatura – Elaborazione lavorazione
TURN PLUS definisce sulla base di PLVA/PLVI se viene eseguita una
lavorazione assiale o radiale.
■ Rapporto assiale/radiale esterna [PLVA]
■ PLVA <= AP/AL: lavorazione assiale
■ PLVA > AP/AL: lavorazione radiale
■ Rapporto assiale/radiale interna [PLVI]
■ PLVI <= IP/IL: lavorazione assiale
■ PLVI > IP/IL: lavorazione radiale
■ Lunghezza radiale minima [RMPL] (valore raggio): definisce se
l'elemento radiale anteriore della parte finita di un profilo esterno
viene sgrossato in radiale.
■ RMPL > l1: senza sgrossatura radiale extra
■ RMPL < l1: con sgrossatura radiale extra
■ RMPL = 0: caso speciale
■ Scostamento angolo radiale [PWA]: il primo elemento anteriore è
da considerarsi elemento radiale se rientra tra +PWA e –PWA.
Sgrossatura – Avvicinamento e allontanamento
■ Avvicinamento sgrossatura esterna [ANRA]
■ Avvicinamento sgrossatura interna [ANRI]
■ Allontanamento sgrossatura esterna [ABRA]
■ Allontanamento sgrossatura interna [ABRI]
Tipo di avvicinamento/allontanamento:
■ 1: in direzione X e Z contemporaneamente
■ 2: prima in direzione X poi Z
■ 3: prima in direzione Z poi X
■ 6: trascinamento in direzione X prima di Z
■ 7: trascinamento in direzione Z prima di X
I movimenti di avvicinamento e allontanamento vengono eseguiti in
rapido (G0).
