6 TURN PLUS

242

6.6

Profili con asse C

6.6.1 Profili del lato frontale e posteriore

Profondità di fresatura
Per le matrici la ”Profondità P” viene inserita come parametro. Se si
descrivono profili di fresatura con elementi singoli, al termine
dell'immissione del profilo TURN PLUS apre la finestra di dialogo
”Tasca/Profilo” in cui viene richiesta la ”Profondità P”.

”Profondità P > 0” definisce una ”tasca”.

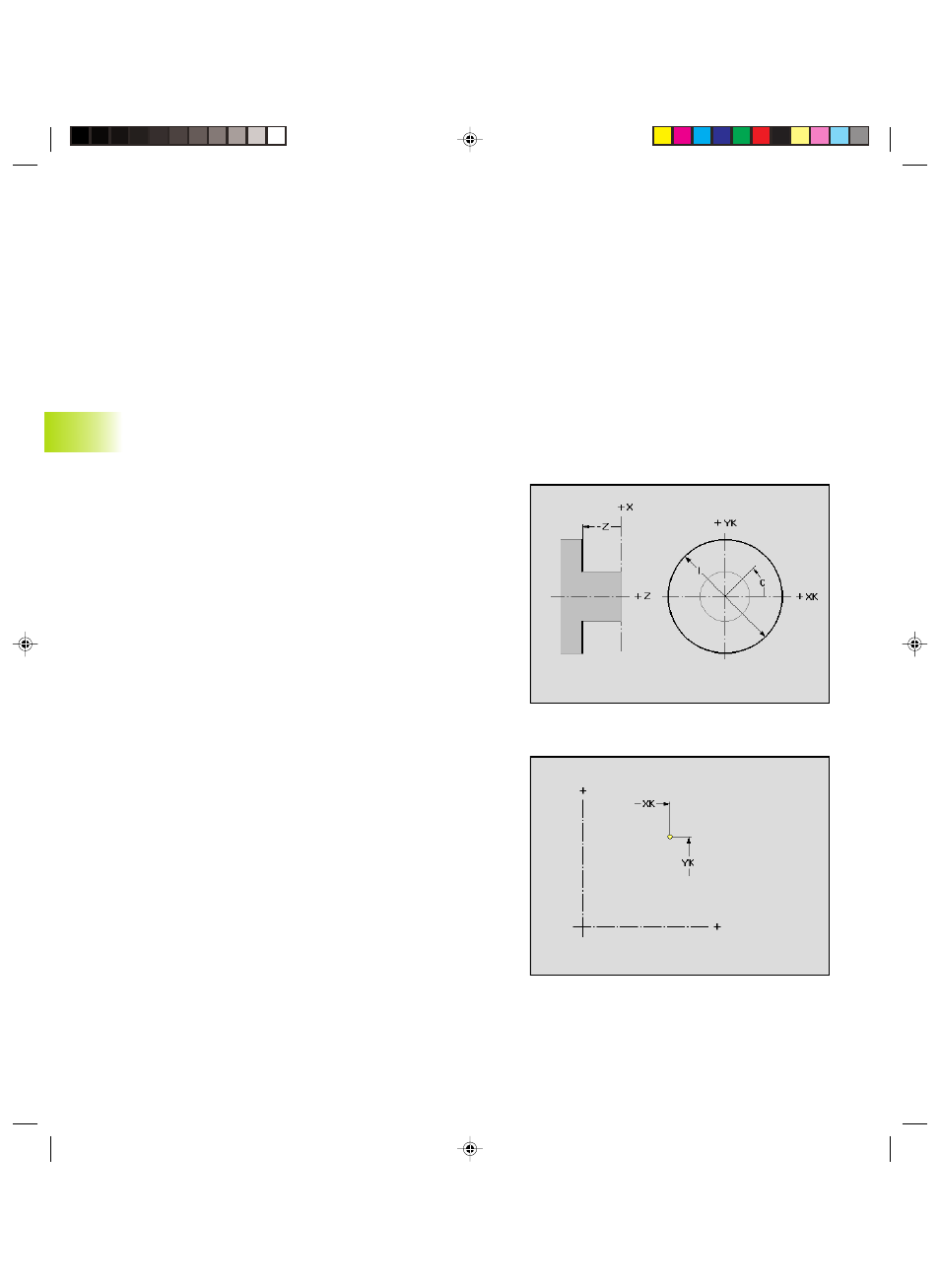

Posizione dei profili sul lato frontale/posteriore

TURN PLUS acquisisce la ”superficie di riferimento” selezionata e la
propone come ”quota di riferimento”.

Finestra di dialogo ”Dati di riferimento”
Z:

Quota di riferimento

Punto di partenza profilo lato frontale/posteriore

Con Profilo si definisce il punto di partenza.

Parametri
XK, YK: Punto iniziale profilo in coordinate cartesiane

P,

α

:

Punto iniziale profilo in coordinate polari (riferimento angolo

α

: asse XK positivo)

6.6 Pr

ofili con asse C
