6 TURN PLUS

302

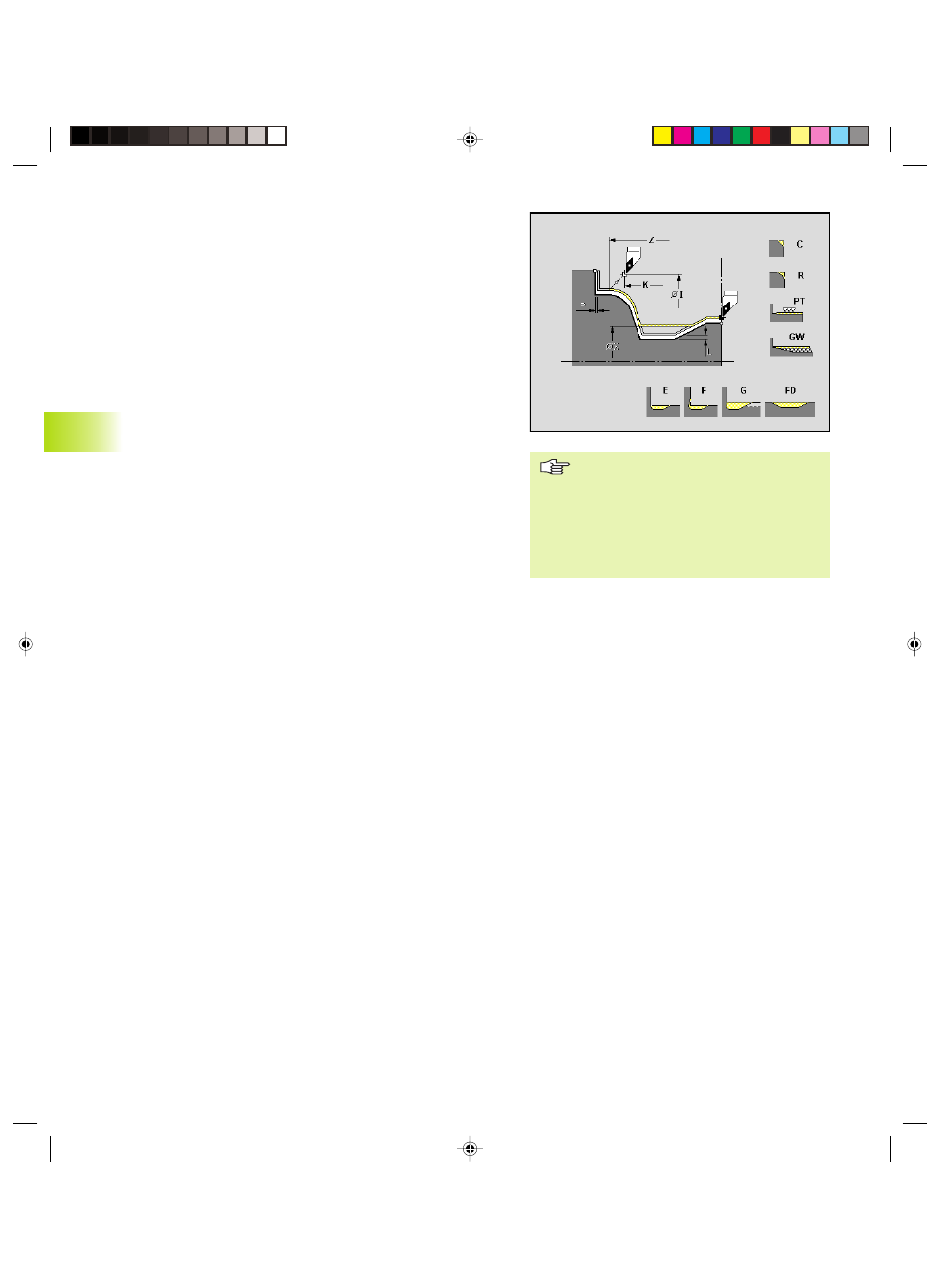

Finitura – Lavorazione profilo (G890)

La zona selezionata del profilo viene lavorata parallelamente al profilo
in una passata di finitura tenendo conto di smussi, arrotondamenti e
scarichi.

Per smussi/arrotondamenti vale quanto segue:

Attributo ”Rugosità/Avanzamento” non programmato: il CNC PILOT

esegue una riduzione avanzamento automatica. Vengono eseguiti
almeno i giri ”FMUR” (parametro di lavorazione 5).

Attributo ”Rugosità/Avanzamento” programmato: senza riduzione

avanzamento

Per smussi/arrotondamenti che a causa della dimensione vengono

lavorati con almeno i giri ”FMUR” (parametro di lavorazione 5), non
viene eseguita alcuna riduzione avanzamento.

Parametri
X, Z:

Limitazione di taglio

Impostare il tipo di sovrametallo: tramite softkey

L, P:

Sovrametallo assiale/radiale diverso: genera ”Sovrametallo
G57” prima del ciclo

L:

Sovrametallo costante: genera ”Sovrametallo G58” prima del
ciclo

Entrata: lavorazione profili inclinati?

No

E:

Avanzamento di entrata ridotto per profili inclinati

Avvicinamento:

Sì: impostare ”Tipo di avvicinamento Q” tramite softkey

No (Q=3): l'utensile si trova in prossimità del punto iniziale

Q:

Tipo di avvicinamento – impostare tramite softkey

Allontanamento:

Sì: impostare ”Tipo di allontanamento H” tramite softkey

No (H=4): l'utensile è fermo sulle coordinate finali

H:

Tipo di allontanamento – impostare tramite softkey

I, K:

Posizione di allontanamento con H=0, 1 o 2

Lavorazione elemento sagomato con ...: impostare gli elementi

sagomati, smussi ecc. da lavorare tramite softkey

Il CNC PILOT determina il valore proposto
della ”Posizione di allontanamento I,K” a
seconda che sia stato programmato ”Ciclo
- Avvicinamento”:

programmato: posizione da ”Ciclo -

Avvicinamento”

non programmato: posizione del punto

cambio utensile

6.12 Gener

azione int

er

at

tiv

a del piano di la

v

o

ro

(IA

G)
