8 Attrezzature 396
Brida frontale
Parametri Brida frontale (tipo 24x)
Id: numero di identificazione dell'elemento di serraggio
Disponib.: disponibilità fisica (lista parole fisse)
ds: diametro della punta
ls: lunghezza della punta
DK: diametro del corpo
BK: larghezza del corpo
DF: diametro della flangia
BR: larghezza della flangia
d1: diametro del cerchio di serraggio massimo
d2: diametro del cerchio di serraggio minimo

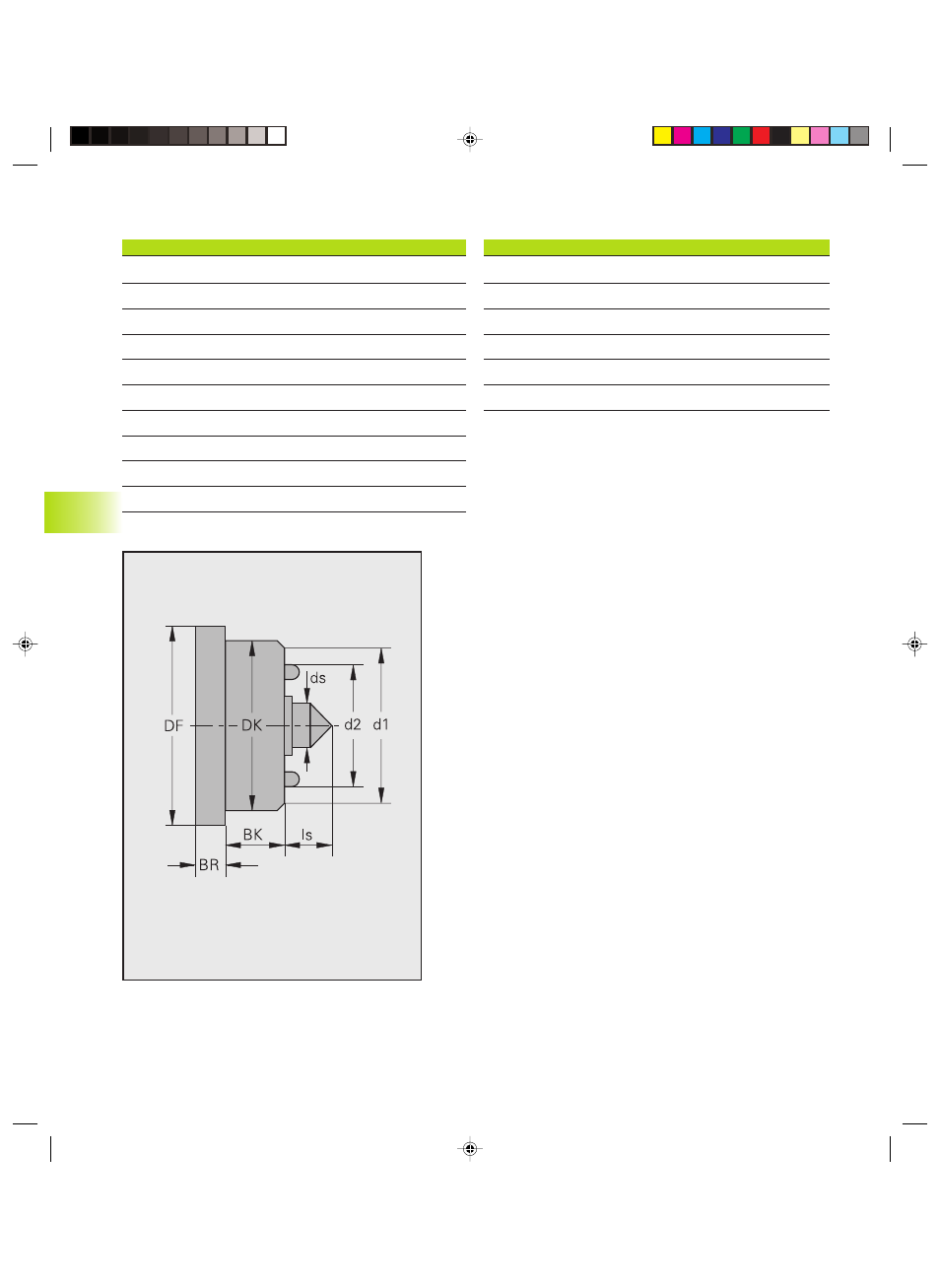

Brida frontale (tipo 24x)
Pinza girevole
Parametri Pinza girevole (tipo 25x)
Id: numero di identificazione dell'elemento di serraggio
Disponib.: disponibilità fisica (lista parole fisse)
ø nom.: diametro della pinza girevole
Lungh.: lunghezza della pinza girevole
ø serr. max: diametro di serraggio massimo
ø serr. min: diametro di serraggio minimo
8.2 D
ata base elementi di ser
raggio
