3 Comando manuale e Automatico 26

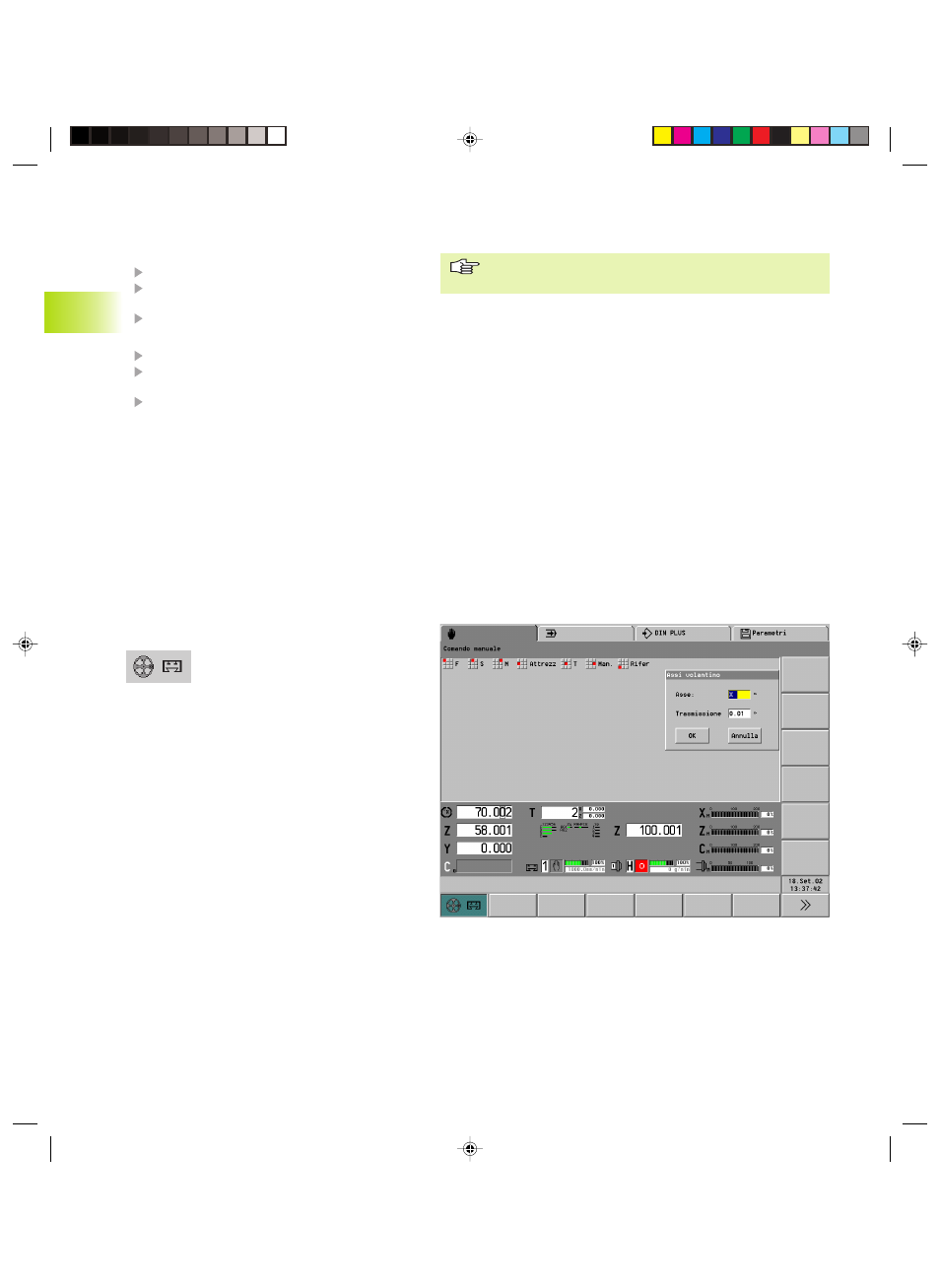

3.2.4 Volantino
Assegnare il volantino a uno degli assi
principali o all'asse C e predefinire
l'avanzamento o l'angolo di rotazione
per ogni incremento volantino (finestra
di dialogo ”Assi volantino”).
L'assegnazione del volantino e il suo rapporto è
visibile nella visualizzazione stato macchina (la lettera
dell'asse e la posizione decimale del rapporto
volantino sono evidenziati).
Annullamento assegnazione volantino: premere il
softkey ”Volantino” con finestra di dialogo aperta.
L'assegnazione del volantino viene annullata con i
seguenti eventi:
■ Commutazione slitta
■ Cambio modalità operativa
■ Attivazione di un tasto di direzione manuale
■ Selezione ripetuta dell'assegnazione volantino
3.2 Modalità Comando manuale
3.2.3 Lavorazione di tornitura manuale
Gruppo menu ”Manuale”:
n Tornitura semplice assiale e radiale
Selezionare ”Avanzamento continuo”
Selezionare direzione di avanzamento (finestra di
dialogo ”Avanzamento continuo”)
Controllare l'avanzamento con i tasti ciclo
n Funzioni G
Selezionare ”Funzione G”
Immettere il numero G e i parametri della funzione
e confermare con ”OK”
La funzione G viene eseguita
Sono ammesse le funzioni G descritte di seguito
■ G30 – Lavorazione lato posteriore
■ G710 – Somma quote utensile
■ G720 – Sincronizzazione mandrino
■ G602..G699 – Funzioni PLC
n Programmi NC manuali
In funzione della configurazione del tornio il
costruttore della macchina imposta programmi NC
che integrano il lavoro in Comando manuale
(esempio: attivazione lavorazione lato posteriore).
Consultare il manuale della macchina.
Con ”Avanzamento continuo” è necessario definire un
avanzamento al giro.
