HEIDENHAIN CNC PILOT 4290

159

4.12 Funzioni speciali

4.12.1 Elementi di serraggio nella Simulazione

Elementi di serraggio G65

L'istruzione G65 visualizza gli elementi di serraggio nella Simulazione
grafica e deve essere programmata separatamente per ogni elemento
di serraggio. L'istruzione G65 H.. senza X, Z cancella l'elemento di
serraggio.

Gli elementi di serraggio sono descritti nel data base e definiti in
ELEMENTO DI SERRAGGIO (H=1..3).

Parametri
H:

Numero elemento di serraggio (H=1..3: riferimento a ELEMENTO
DI SERRAGGIO)

X, Z: Punto iniziale – Posizione del punto di riferimento dell'elemento di

serraggio (X come quota diametro) – Riferimento: origine
pezzo

D:

Numero mandrino (riferimento: sezione ”ELEMENTO DI
SERRAGGIO”)

Q:

Forma di serraggio (solo per ganasce) – default: Q da sezione
”ELEMENTO DI SERRAGGIO”

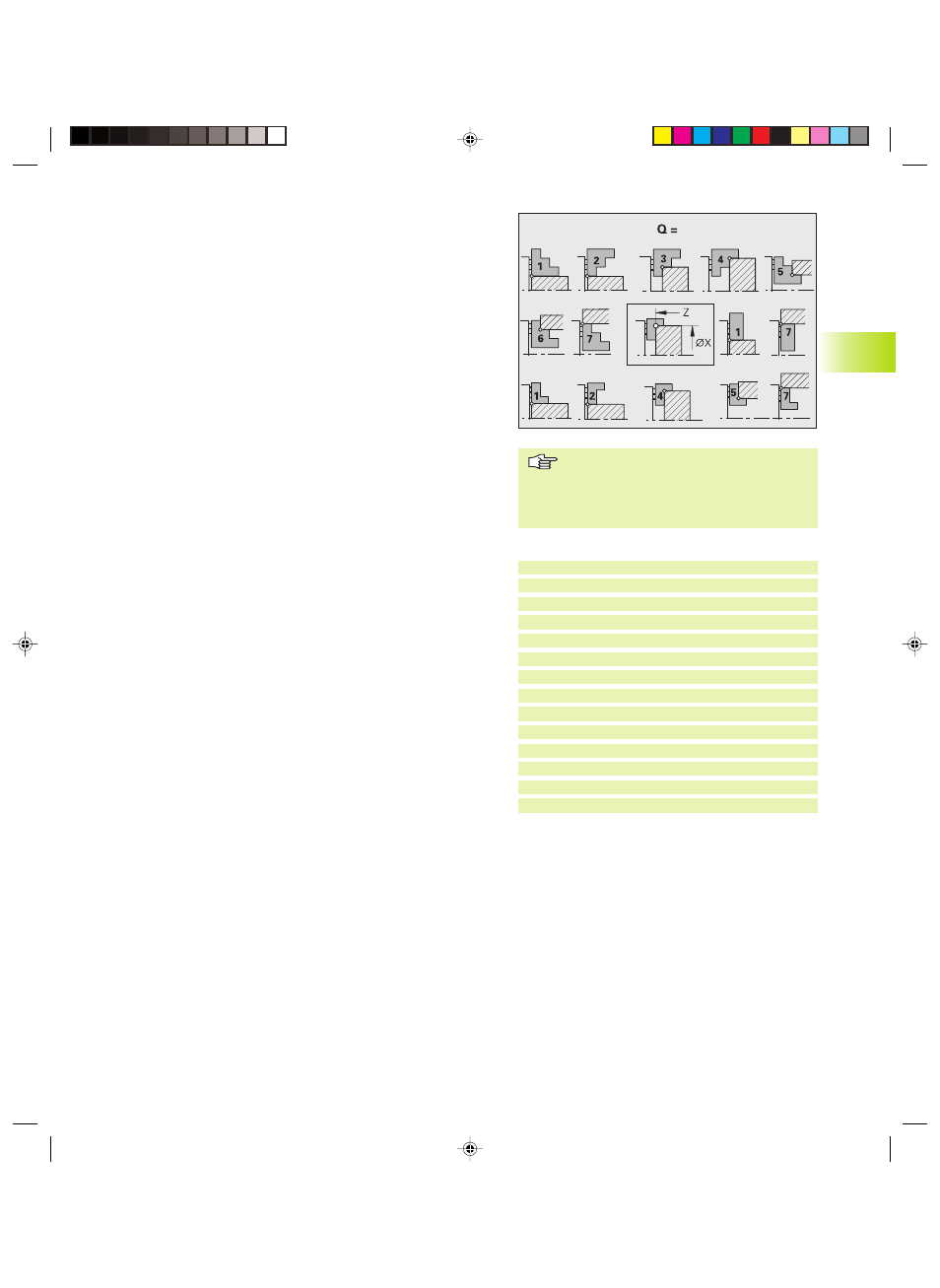

Punto di riferimento elemento di serraggio
”X, Z” definisce la posizione dell'elemento di serraggio nella
simulazione grafica. La posizione del punto di riferimento dipende
dall'elemento di serraggio (vedi figura).

Il CNC PILOT ”rappresenta in speculare” gli elementi di serraggio
”H=1..3”, se vengono posizionati a destra del pezzo.

Note sulla rappresentazione e sul punto di riferimento:

H=1 – Portapezzo

Viene rappresentato ”aperto”

Punto di riferimento X: centro portapezzo

Punto di riferimento Z: ”spigolo destro” (considerare la larghezza

delle ganasce)

H=2 – Ganascia (”Forma di serraggio Q” definisce il punto di

riferimento e il serraggio interno/esterno)

Posizione del punto di riferimento: vedi ”Figura G65”

Serraggio interno: 1, 5, 6, 7

Serraggio esterno: 2, 3, 4

H=3 – Serraggio supplementare (punta di centraggio, punta, ecc.)

Punto di riferimento in X: centro dell'elemento di serraggio

Punto di riferimento in Z: punta dell'elemento di serraggio

4.12 Funzioni speciali

Esempio: visualizzazione di elementi di serraggio

. . .

ELEMENTO DI SERRAGGIO 1

H1 ID”KH110”

[Portapezzo]

H2 ID”KBA250-77”

[Ganascia]

H4 ID”KSP-601N”

[Punta]

. . .

PARTE GREZZA

N1 G20 X80 Z200 K0

. . .

LAVORAZIONE

$1 N2 G65 H1 X0 Z-234

$1 N3 G65 H2 X80 Z-200 Q4

. . .

Per torni con diverse slitte è necessario
programmare i blocchi NC con l'istruzione
G65 e l'”Identificativo slitta $..”. In caso
contrario gli elementi di serraggio vengono
rappresentati più volte.
