HEIDENHAIN CNC PILOT 4290

157

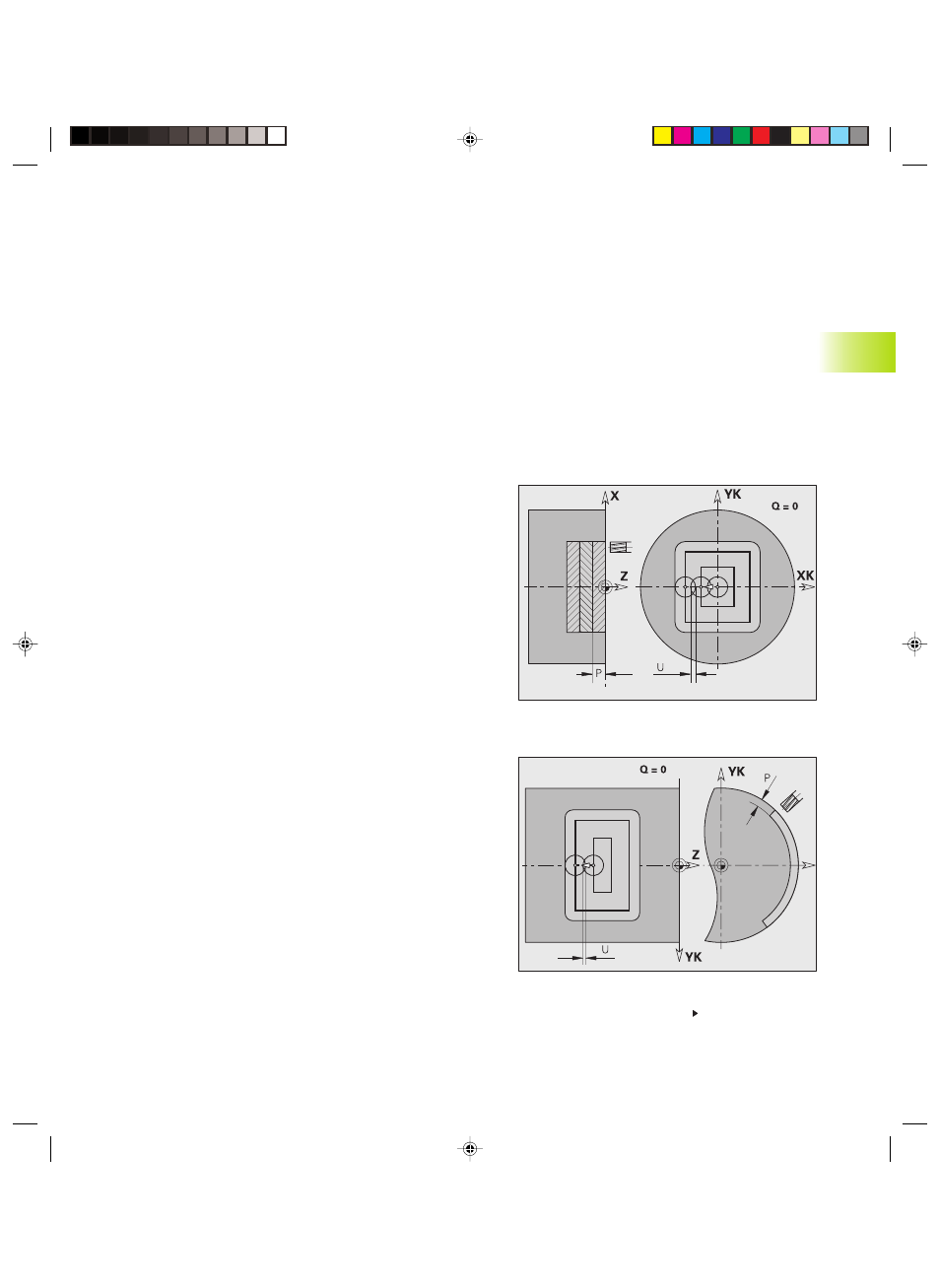

Fresatura tasca finitura G846

L'istruzione G846 rifinisce i profili chiusi e le matrici delle sezioni
programma:

SUPERFICIE FRONTALE

LATO POSTERIORE

SUPERFICIE CILINDRICA

Sulla direzione di fresatura si interagisce con la ”Direzione di
fresatura H”, e la ”Direzione di lavorazione Q” e il senso di rotazione
della fresa (vedi tabella seguente).

Parametri
NS:

Numero blocco – Riferimento alla descrizione profilo

P:

Profondità di fresatura (massima) (avanzamento in piano)

R:

Raggio arco di avvicinamento/allontanamento – default: 0

R=0: l'elemento del profilo viene raggiunto direttamente;

avanzamento su punto di avvicinamento al di sopra del piano di
fresatura – quindi avanzamento verticale in profondità

R>0: la fresa percorre l'arco di avvicinamento/allontanamento

che si unisce tangenzialmente all'elemento del profilo

U:

Fattore di sovrapposizione (minimo) - Sovrapposizione delle
traiettorie di fresatura (sovrapposizione = U*diametro fresa) –
default: 0,5

V:

Fattore di sovracorsa – è irrilevante per lavorazioni con asse C

H:

Direzione di fresatura – default: 0

H=0: discorde

H=1: concorde

F:

Avanzamento di lavorazione (per avanzamento in profondità) –
default: avanzamento attivo

E:

Avanzamento ridotto per elementi circolari – default:
avanzamento attuale

J:

Piano di ritorno – default: ritorno alla posizione di partenza

Lato frontale o posteriore: posizione di ritorno in direzione Z

Superficie cilindrica: posizione di ritorno in direzione X (quota

diametro)

Q:

Direzione di lavorazione – default: 0

Q=0: dall'interno verso l'esterno

Q=1: dall'esterno verso l'interno

Con asse Y: vedi manuale utente ”CNC PILOT 4290 con asse Y”

Continua

4.1

1 Cicli di fr

esat

ur

a

Esecuzione ciclo
1
Posizione di partenza (X, Z, C) = posizione prima del

ciclo

2 Calcolo della configurazione di taglio (avanzamenti

in piano, avanzamenti in profondità)

3 Avvicinamento a distanza di sicurezza e

avanzamento per la prima profondità di fresatura

4 Fresatura in un piano

5 Sollevamento a distanza di sicurezza,

avvicinamento e avanzamento per la successiva
profondità di fresatura

6 Ripetizione di 4...5, fino a completare la finitura

dell'intera superficie

7 Ritorno in conformità a ”Piano di ritorno J”
