HEIDENHAIN CNC PILOT 4290 209
Softkey
Rappresentazione come ”solido” nella
vista standard (non ruotata, non
ingrandita/ridotta)
Rappresentazione come ”reticolo”
Ingrandimento rappresentazione
Riduzione rapppresentazione

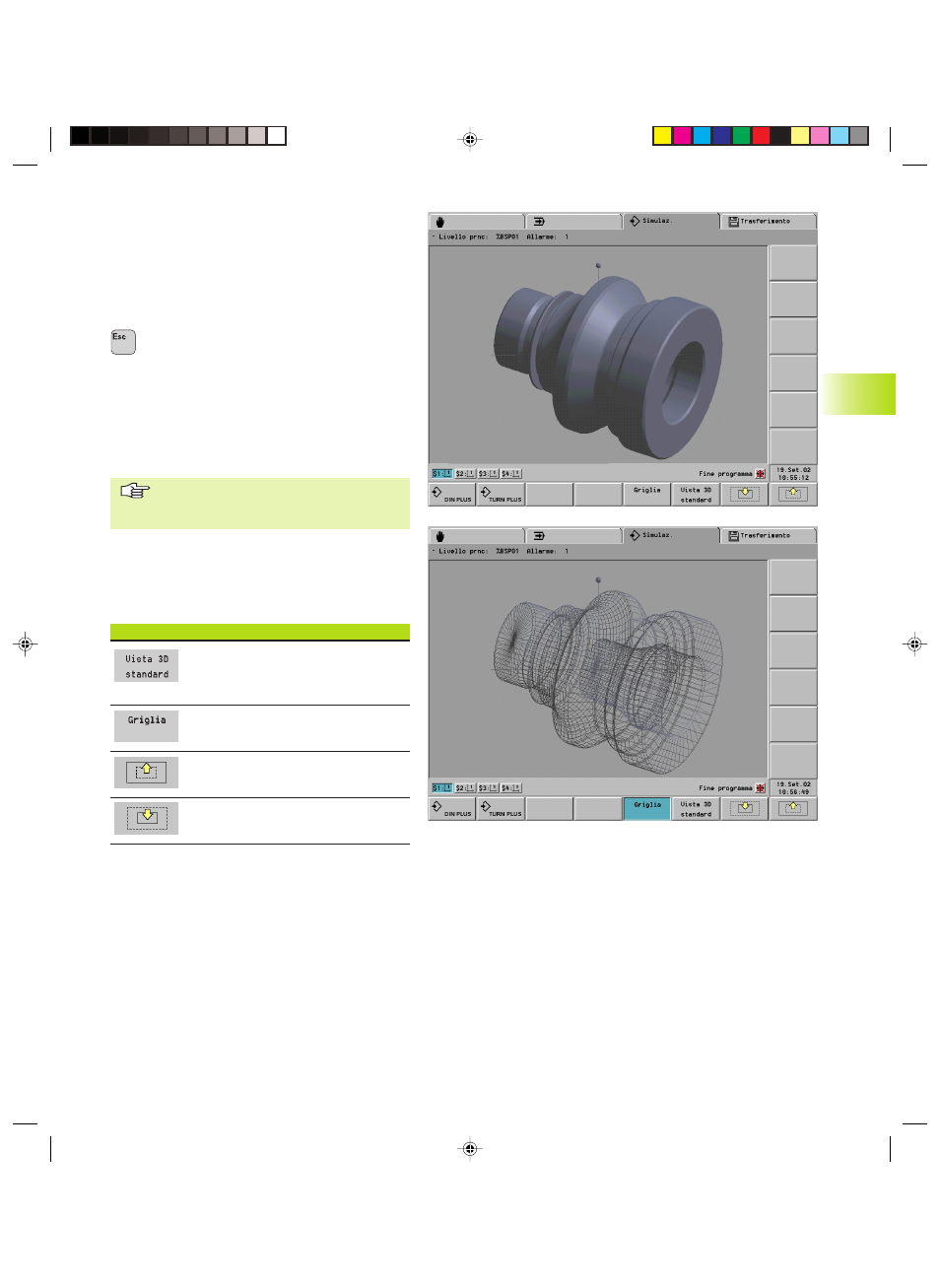

5.7 Vista 3D
Nella vista 3D il CNC PILOT visualizza il pezzo in
conformità allo stato di produzione simulato. Se si
richiama la rappresentazione 3D dalla simulazione del
profilo, viene rappresentata la parte finita.
Richiamo: opzione menu ”Vista 3D”
Uscita da Vista 3D
Variazione della rappresentazione:
■ Tramite softkey è possibile selezionare la
rappresentazione ”solida” o quella a ”reticolo”
■ Ingrandimento: softkey o ”Pagina avanti”
■ Riduzione: softkey o ”Pagina indietro”
■ Rotazione: tasti cursore, tasto meno o più
■ softkey ”Vista 3D standard” rappresenta il pezzo
nelle dimensioni e nella posizione standard
La vista 3D considera i profili generati
tramite tornitura, nessuna lavorazione con
asse C o Y.
5.7 V
ista
3D
