HEIDENHAIN CNC PILOT 4290
233

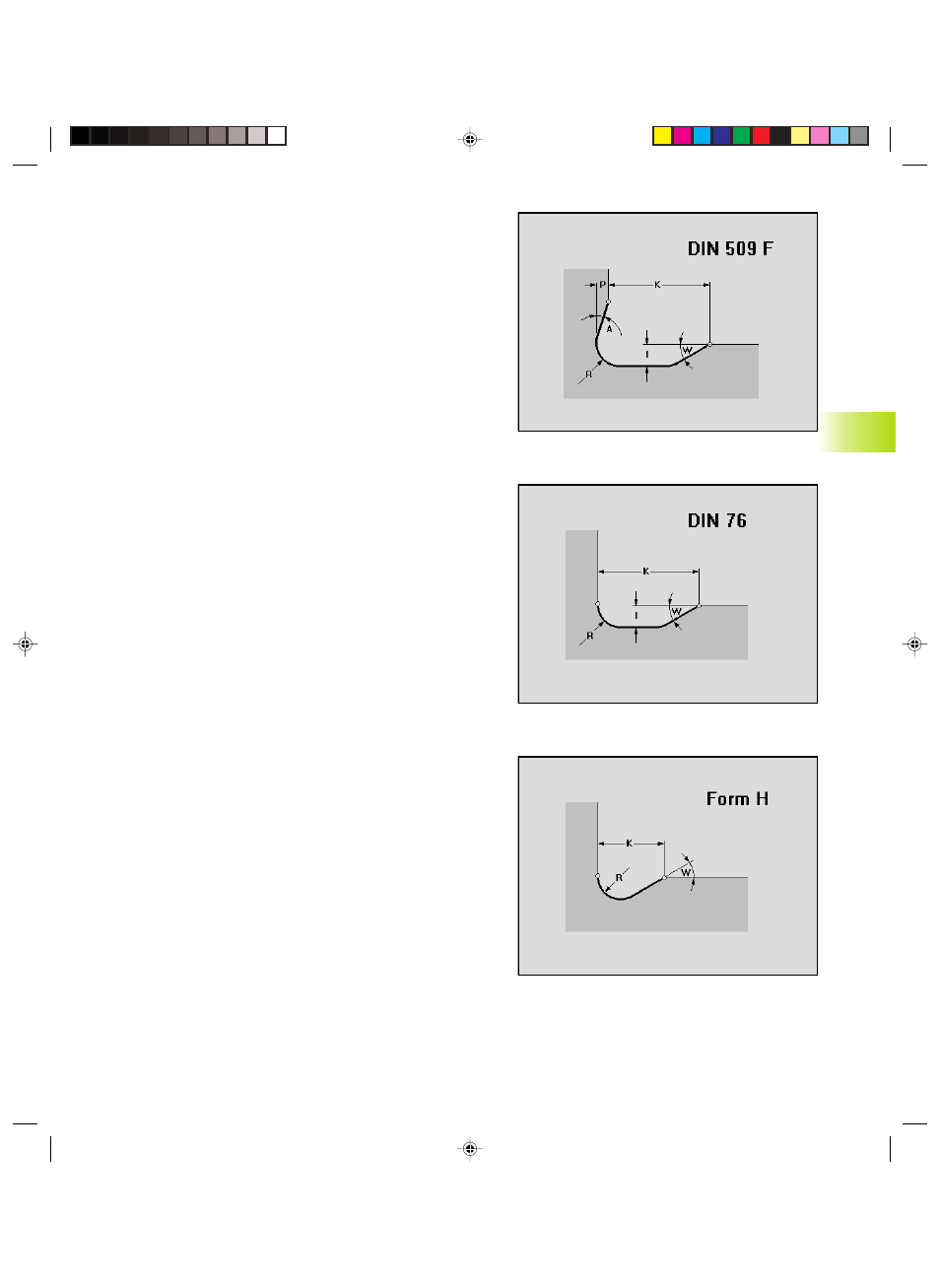

Scarico Forma F
Parametri
K:
Lunghezza scarico
I:
Profondità scarico (quota raggio)
R:
Raggio scarico (in entrambi gli spigoli dello scarico)
P:
Profondità trasversale
W:
Angolo di imbocco (angolo scarico)
A:
Angolo di uscita (angolo trasversale)
TURN PLUS propone i parametri dello scarico in funzione del diametro
(vedi ”
11.1.3
Parametri Scarico DIN 509 F”).
Scarico Forma G
TURN PLUS propone i parametri, ma i valori possono essere
sovrascritti. I valori proposti si basano sul filetto metrico ISO (DIN 13),
definito sulla base del diametro.
■
Parametri:
vedi ”
11.1.1
Parametri Scarico DIN 76”
■
Definizione passo filetto: vedi ”
11.1.5
Passo del filetto”
Parametri
F:
Passo del filetto
K:
Lunghezza scarico (larghezza scarico)
I:
Profondità scarico (quota raggio)
R:
Raggio scarico (in entrambi gli spigoli dello scarico) –
default: R=0,6*I
W:
Angolo di imbocco (angolo scarico)
Scarico Forma H
Parametri
K:
Lunghezza scarico
R:
Raggio scarico
W:
Angolo di avvicinamento
6.5 Pr
ofilo par
te
finita
