HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Manuale (Pagina 99)

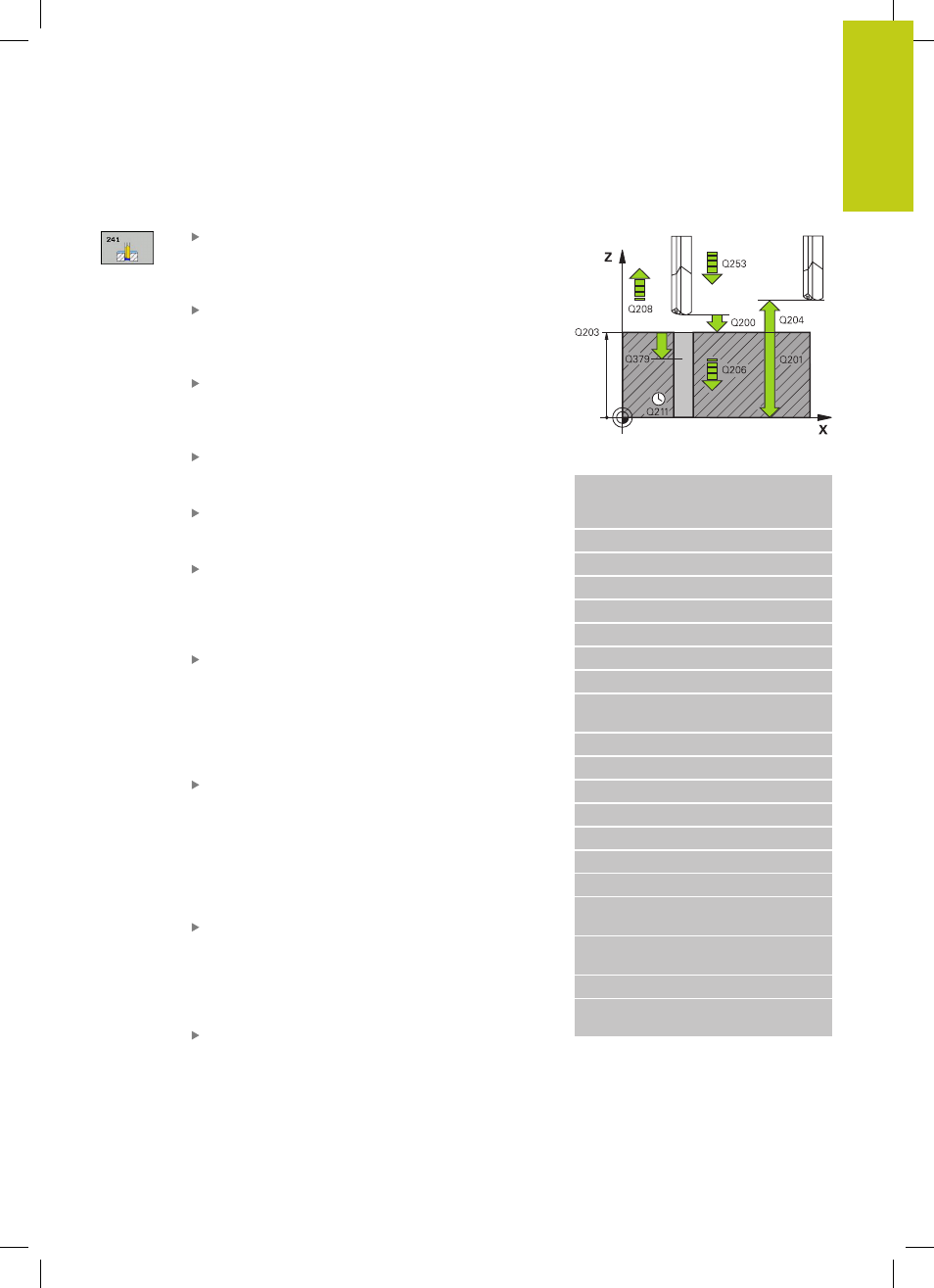

FORATURA CON PUNTE A CANNONE MONOTAGLIENTI (ciclo 241,
DIN/ISO: G241)
3.10
3
TNC 640 | Manuale utente programmazione di cicli | 4/2015
99
Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo del
foro. Campo di immissione da -99999,9999 a
99999,9999
VELOCITA' DI AVANZAMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min Campo di immissione da 0 a 99999,999, in
alternativa
FAUTO, FU
TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro.
Campo di immissione da 0 a 3600,0000
Coord. superficie pezzo Q203 (in valore assoluto):
coordinata della superficie del pezzo Campo di
immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
PUNTO DI PARTENZA ABBASSATO Q379 (in valore
incrementale riferito alla superficie del pezzo):
punto di partenza della foratura effettiva. Il TNC si
sposta con
AVANZAMENTO DI AVVICINAMENTO
dalla distanza di sicurezza sulla superficie del pezzo
alla distanza di sicurezza sul punto di partenza
abbassato. Campo di immissione da 0 a 99999,9999
AVANZAMENTO DI AVVICINAMENTO Q253: definisce
la velocità di spostamento dell'utensile durante
l'avvicinamento a profondità di foratura dopo ritiro
rottura truciolo (Q256). Questo avanzamento è
inoltre attivo se l'utensile viene posizionato a un
punto di partenza abbassato (Q379 diverso da 0).
Immissione in mm/min. Campo di immissione da 0
a 99999,9999 In alternativa
FMAX, FAUTO
AVANZAMENTO RITIRO Q208: velocità di
spostamento dell'utensile durante l'uscita dal foro
in mm/min. Impostando Q208=0, il TNC estrae
l'utensile con avanzamento di foratura Q206. Campo
di immissione da 0 a 99999,999, in alternativa
FMAX, FAUTO
INS./ESTR. S. ROTAZIONE (3/4/5) Q426:
senso di rotazione in cui l'utensile deve ruotare
all'inserimento nel foro e all'estrazione dal foro.
Immissione:
3 : rotazione del mandrino con M3
4 : rotazione del mandrino con M4
5 : spostamento con mandrino fermo
Blocchi NC
11 CYCL DEF 241 FORATURA
PROFONDA CON PUNTE A
CANNONE MONOTAGLIENTI
Q200=2
;DISTANZA SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;VELOCITA' AVANZ.
Q211=0.25 ;TEMPO ATTESA SOTTO
Q203=+100 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q379=7.5 ;PUNTO DI PARTENZA
Q253=750 ;AVANZ.
AVVICINAMENTO
Q208=1000 ;AVANZAM. RITIRO
Q426=3 ;SENSO DI ROTAZ. S.
Q427=25 ;INS./ESTR. N. GIRI
Q428=500 ;N. DI GIRI FORATURA
Q429=8 ;REFRIGERANTE ON
Q430=9 ;REFRIGERANTE OFF
Q435=0 ;PROF. ATTESA
Q401=100 ;FATTORE
AVANZAMENTO
Q202=9999 ;PROF. MAX
INCREMENTO
Q212=0 ;VALORE DA TOGLIERE
Q205=0 ;PROF. MIN.
INCREMENTO
