Impiego dei cicli di lavorazione
2.3 Definizione sagoma PATTERN DEF
2
62
TNC 640 | Manuale utente programmazione di cicli | 4/2015
2.3 Definizione sagoma PATTERN DEF
Applicazione
Con la funzione
PATTERN DEF si definiscono in modo semplice
sagome di lavorazione regolari, che possono essere richiamate con
la funzione
CYCL CALL PAT. Come per le definizioni di cicli, anche
per le definizioni di sagome sono disponibili immagini ausiliarie che
chiariscono i rispettivi parametri da inserire.
Utilizzare
PATTERN DEF solo in combinazione con
l'asse utensile Z!

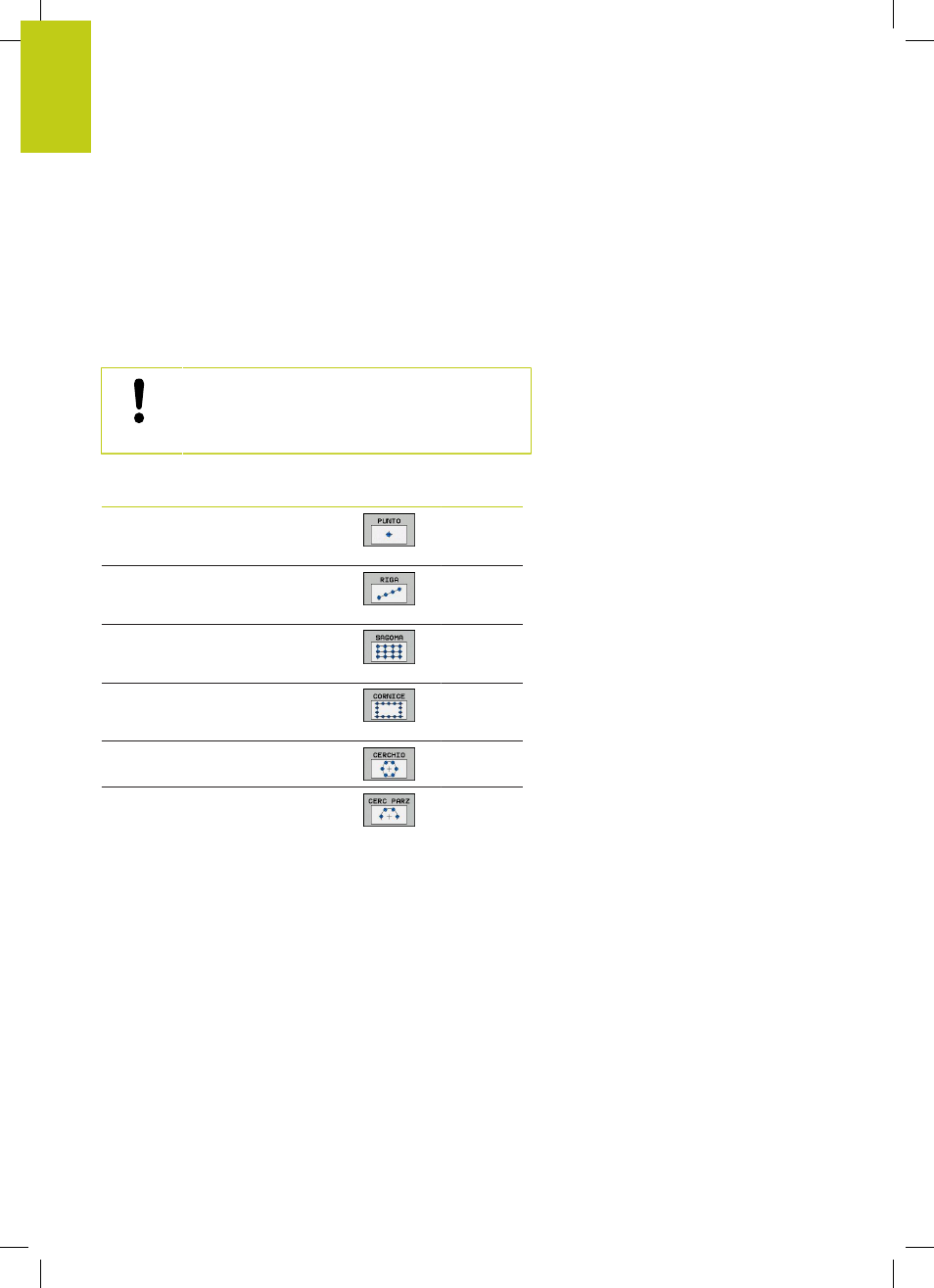

Sono disponibili le seguenti sagome di lavorazione:
Sagoma di lavorazione Softkey Pagina
PUNTO
Definizione di fino a 9 posizioni di
lavorazione qualsiasi 64
FILA
Definizione di una singola riga, diritta
o ruotata 64
SAGOMA
Definizione di una singola sagoma,
diritta, ruotata o distorta 65
CORNICE
Definizione di una singola cornice,
diritta, ruotata o distorta 66
CERCHIO
Definizione di un cerchio completo 67
CERCHIO PARZIALE
Definizione di un cerchio parziale 68
