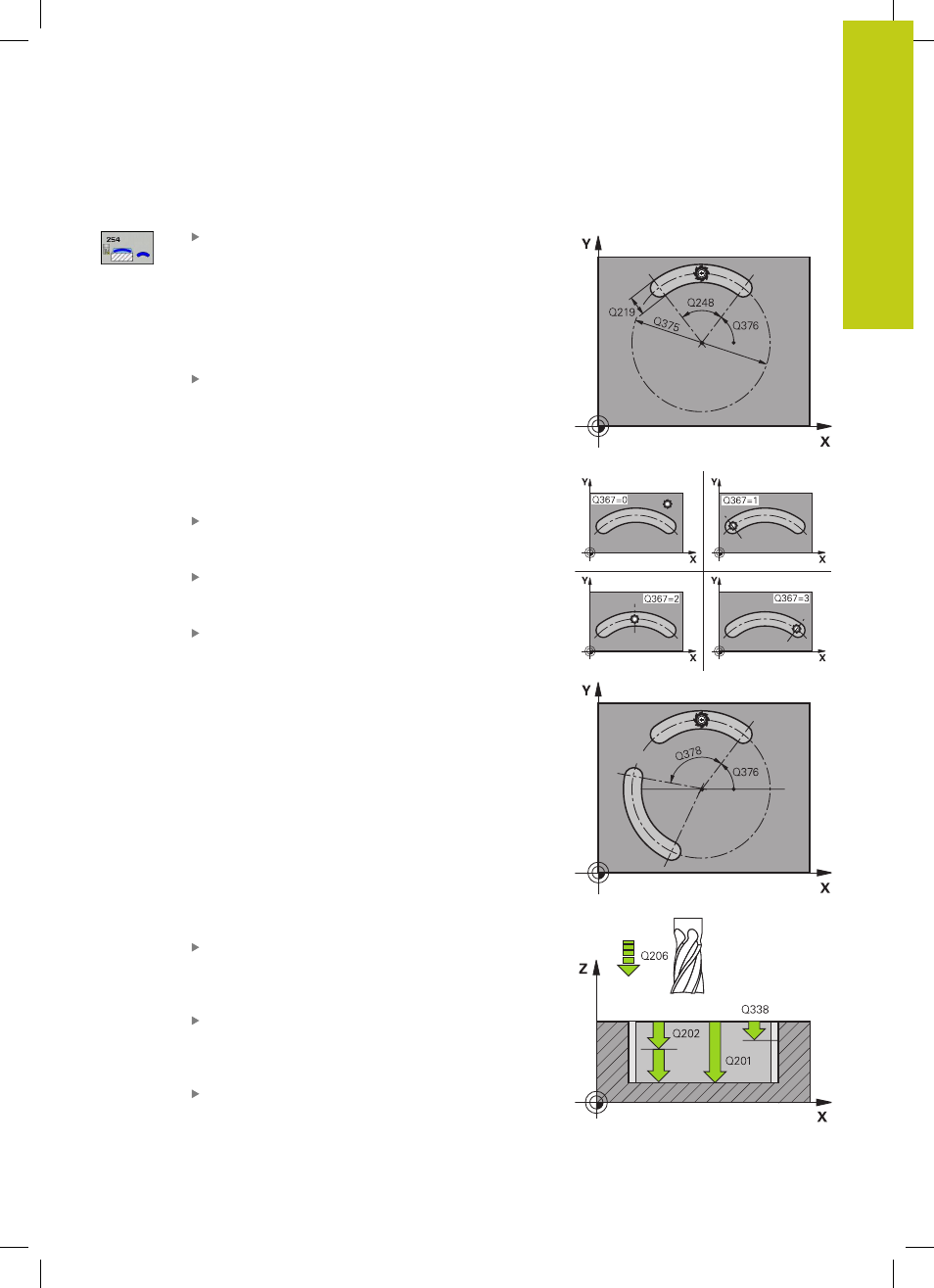

SCANALATURA CIRCOLARE (ciclo 254, DIN/ISO: G254) 5.5
5
TNC 640 | Manuale utente programmazione di cicli | 4/2015
159
Parametri ciclo
TIPO DI LAVORAZIONE (0/1/2) Q215: definizione
del tipo di lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)
LARGHEZZA SCANALATURA Q219 (valore parallelo
all'asse secondario del piano di lavoro): se la
larghezza della scanalatura è uguale al diametro
dell'utensile, il TNC esegue solo la sgrossatura
(fresatura di asole). Larghezza massima della
scanalatura durante la sgrossatura: doppio del
diametro dell'utensile. Campo di immissione da 0 a
99999,9999
SOVRAMETALLO LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da 0 a 99999,9999
DIAMETRO RETICOLO Q375: inserire il diametro
del cerchio parziale. Campo di immissione da 0 a
99999,9999
RIF. POS. SCANALATURA (0/1/2/3) Q367: posizione
della scanalatura riferita alla posizione dell’utensile al
momento della chiamata del ciclo:
0 : non si tiene conto della posizione utensile. La
posizione scanalatura viene ricavata dal centro
cerchio parziale inserito e dall’angolo di partenza
1 : posizione utensile = centro della scanalatura
circolare sinistra. L’angolo di partenza Q376 è riferito
a questa posizione. Non si tiene conto del centro del
cerchio parziale inserito
2 : posizione utensile = centro dell’asse centrale.
L’angolo di partenza Q376 è riferito a questa
posizione. Non si tiene conto del centro del cerchio
parziale inserito
3 : posizione utensile = centro della scanalatura
circolare destra. L’angolo di partenza Q376 è riferito
a questa posizione. Non si tiene conto del centro del
cerchio parziale inserito
CENTRO 1º ASSE Q216 (in valore assoluto): centro
del cerchio parziale nell'asse principale del piano
di lavoro.
Attivo solo se Q367 = 0 . Campo di
immissione da -99999,9999 a 99999,9999
CENTRO 2º ASSE Q217 (in valore assoluto): centro
del cerchio parziale nell'asse secondario del piano
di lavoro.
Attivo solo se Q367 = 0 . Campo di
immissione da -99999,9999 a 99999,9999
ANGOLO DI PARTENZA Q376 (in valore assoluto):
inserire l'angolo polare del punto di partenza. Campo
di immissione da -360,000 a 360,000
