CALIBRAZIONE RAGGIO INTERNO TS (ciclo 462, DIN/ISO: G462) 17.8
17
TNC 640 | Manuale utente programmazione di cicli | 4/2015
589
17.8 CALIBRAZIONE RAGGIO INTERNO
TS (ciclo 462, DIN/ISO: G462)
Esecuzione del ciclo

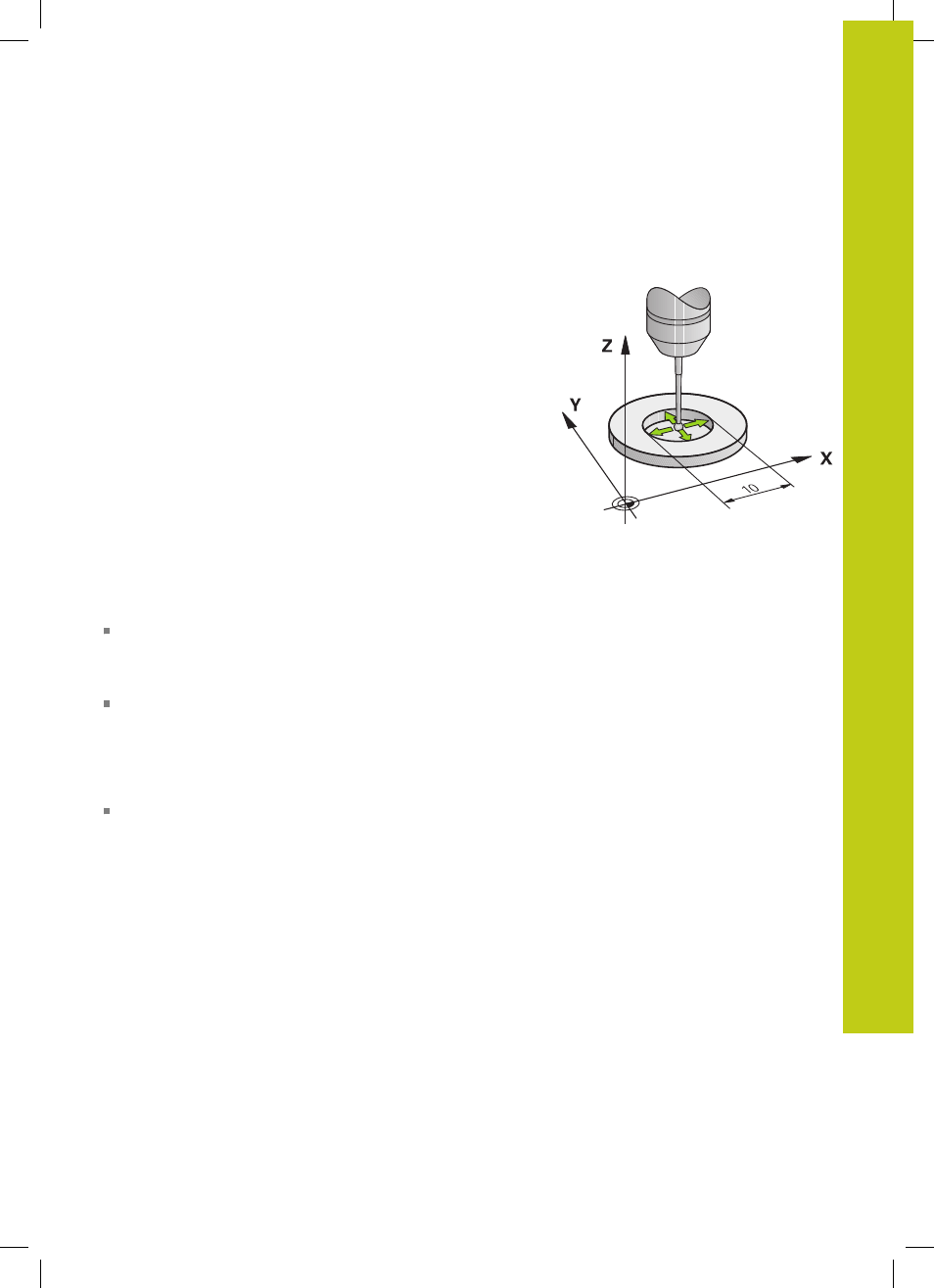

Prima di avviare il ciclo di calibrazione, il sistema di tastatura
deve essere preposizionato al centro dell'anello di calibrazione e
all'altezza di misura desiderata.
Per la calibrazione del raggio della sfera il TNC esegue una routine
di tastatura automatica. Nella prima passata il TNC determina
il centro dell'anello di calibrazione o del perno (misurazione
approssimativa) e posiziona il tastatore al centro. Quindi
nell'operazione di calibrazione vera e propria (misurazione precisa)
viene determinato il raggio della sfera. Se è possibile eseguire
una misurazione a ribaltamento con il tastatore, l'offset viene
determinato in una passata.
Durante la calibrazione viene automaticamente creato un
protocollo di misura. Il nome di questo protocollo di misura è
TCHPRAUTO.html. Questo file viene memorizzato nello stesso
punto del file di partenza. Il protocollo di misura può essere
visualizzato sul controllo numerico con il browser. Se in un
programma vengono impiegati diversi cicli per la calibrazione del
tastatore, tutti i protocolli di misura si trovano in TCHPRAUTO.html.
L'orientamento del tastatore determina la routine di calibrazione:
Nessun orientamento possibile oppure orientamento possibile
soltanto in una direzione: il TNC esegue una misurazione
grossolana e una di precisione e determina il raggio attivo della
sfera (colonna R in tool.t)
Orientamento possibile in due direzioni (ad es. tastatori via cavo
di HEIDENHAIN): il TNC esegue una misurazione grossolana
e una di precisione, ruota il tastatore di 180° ed esegue
altre quattro routine di tastatura. Mediante la misurazione a
ribaltamento viene determinato oltre al raggio anche l'offset
(CAL_OF in tchprobe.tp).
Qualsiasi orientamento possibile (ad es. tastatori a infrarossi
di HEIDENHAIN): Routine di tastatura: vedere "Orientamento
possibile in due direzioni"
