Cicli di tastatura: funzioni speciali

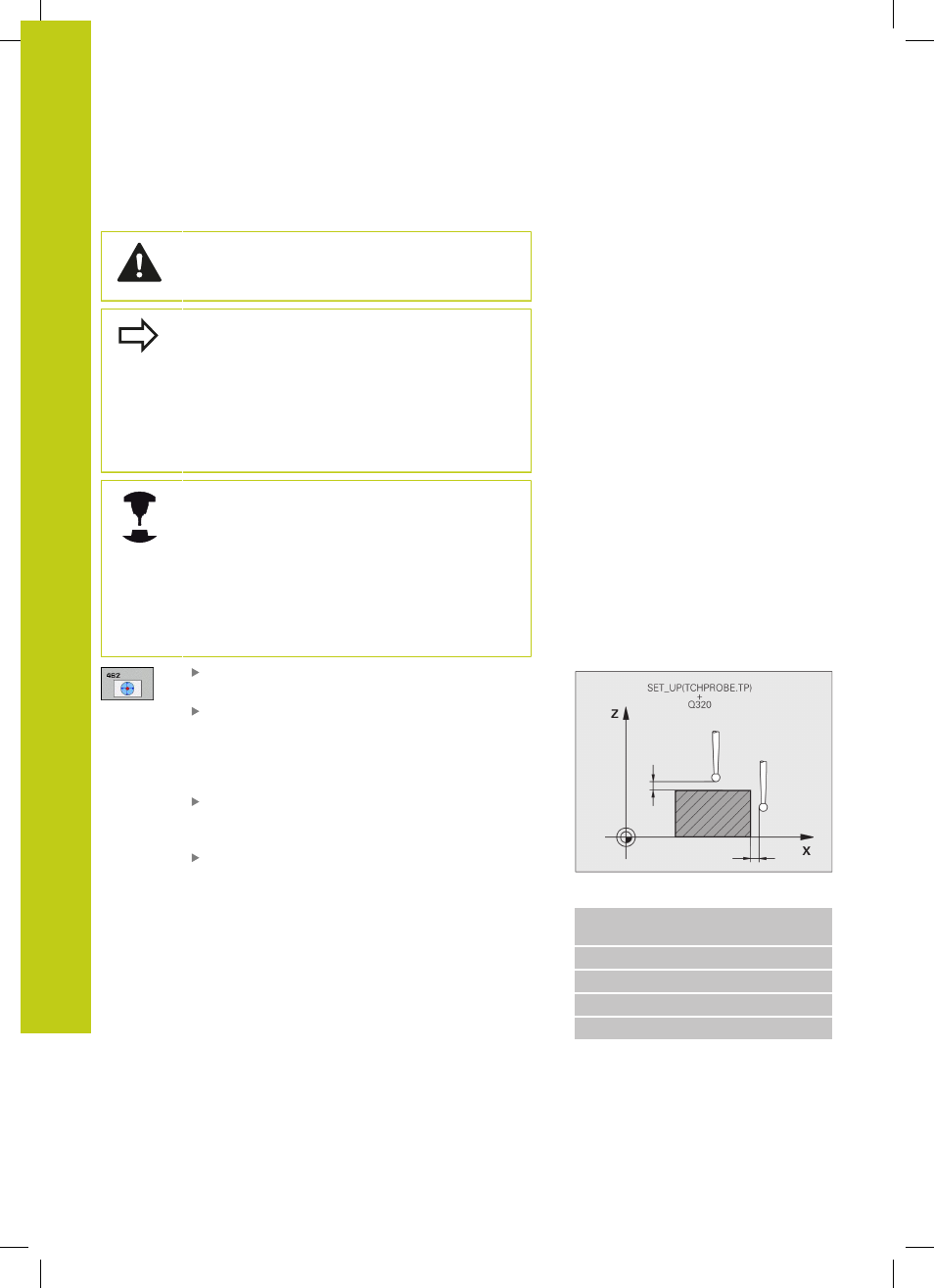

17.8 CALIBRAZIONE RAGGIO INTERNO TS (ciclo 462, DIN/ISO: G462)
17
590
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Per la programmazione
HEIDENHAIN si assume la garanzia per le funzioni
dei cicli di tastatura soltanto nel caso in cui si
impieghino sistemi di tastatura HEIDENHAIN.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
È possibile determinare l'offset soltanto con il
tastatore idoneo.
Durante la calibrazione viene automaticamente
creato un protocollo di misura. Il nome di questo
protocollo di misura è TCHPRAUTO.html.
Per la determinazione dell'offset della sfera il TNC
deve essere opportunamente predisposto dal
costruttore della macchina. Consultare il manuale
della macchina!
Le possibilità e modalità di orientamento del
tastatore sono già predefinite per i sistemi di
tastatura HEIDENHAIN. Sistemi di tastatura di altri
produttori vengono configurati dal costruttore della
macchina.
RAGGIO ANELLO Q407: diametro dell'anello di
regolazione. Campo di immissione da 0 a 99,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
NUMERO TASTATURE Q407 (in valore assoluto):
numero dei punti di misura sul diametro. Campo di
immissione da 0 a 8
ANGOLO DI RIFERIMENTO Q380 (in valore assoluto):
angolo tra l'asse principale del piano di lavoro e il
primo punto da tastare. Campo di immissione da 0 a
360,0000
Blocchi NC
5 TCH PROBE 462 CALIBRAZIONE TS IN
ANELLO
Q407=+5
;RAGGIO ANELLO
Q320=+0 ;DISTANZA SICUREZZA
Q423=+8 ;NUMERO TASTATURE
Q380=+0 ;ANGOLO DI RIFERIM.
