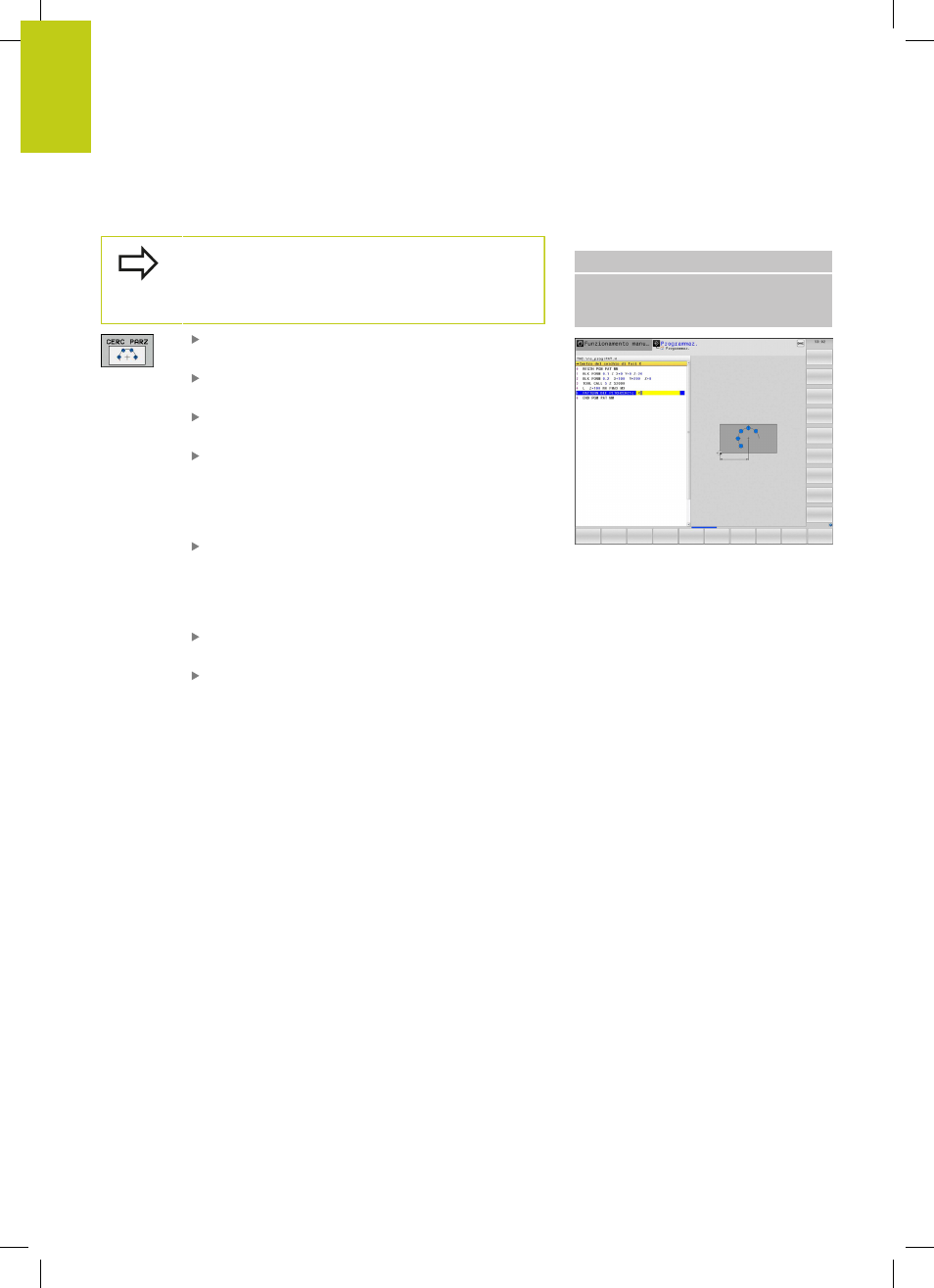

Impiego dei cicli di lavorazione
2.3 Definizione sagoma PATTERN DEF
2
68
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Definizione di cerchio parziale
Se si definisce una
Superficie del pezzo in Z diversa
da 0, questo valore ha effetto aggiuntivo rispetto
alla superficie del pezzo
Q203 definita nel ciclo di
lavorazione.
Centro del cerchio di fori X (in valore assoluto):
coordinata del centro del cerchio nell'asse X
Centro del cerchio di fori Y (in valore assoluto):
coordinata del centro del cerchio nell'asse Y
Diametro del cerchio di fori: diametro del cerchio
di fori
Angolo di partenza: angolo polare della prima
posizione di lavorazione. Asse di riferimento: asse
principale del piano di lavoro attivo (ad es. X con
asse utensile Z). Il valore può essere inserito con
segno positivo o negativo
Passo angol./ang. finale: angolo polare
incrementale tra due posizioni di lavorazione. Il
valore può essere inserito con segno positivo o
negativo. In alternativa possibilità di inserire l'angolo
finale (commutazione tramite softkey)
Numero di lavorazioni: numero totale delle
posizioni di lavorazione sul cerchio
Coordinata superficie del pezzo (in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione
Blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF PITCHCIRC1
(X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
