Cicli: conversioni di coordinate

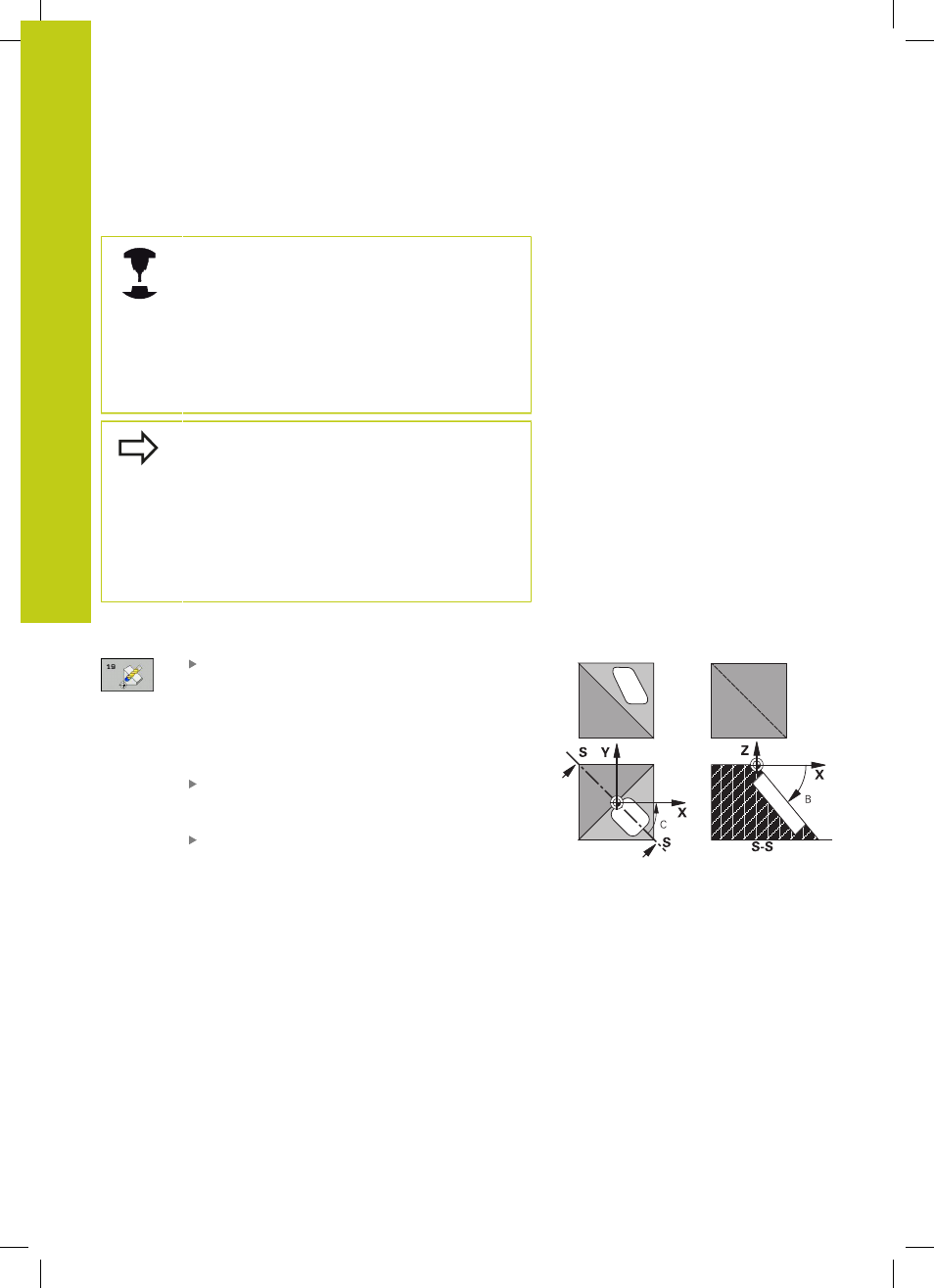

10.9 PIANO DI LAVORO (ciclo 19, DIN/ISO: G80, opzione software 1)
10
274
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Per la programmazione
Le funzioni per la rotazione del piano di lavoro
vengono interfacciate dal costruttore della macchina
tra TNC e macchina. Per determinate teste orientabili
(tavole orientabili), il costruttore della macchina
definisce se gli angoli programmati nel ciclo vengono
interpretati dal TNC come coordinate degli assi
rotativi oppure quali componenti angolari di un piano
inclinato.
Consultare il manuale della macchina.
Poiché i valori degli assi rotativi non programmati
sono sempre interpretati come valori invariati, si
dovrebbero sempre definire tutti i tre angoli solidi,
anche se uno o più di essi hanno valore 0.
Il piano di lavoro viene sempre ruotato intorno
all'origine attiva.
Se si utilizza il ciclo 19 con M120 attiva, il TNC
disattiva automaticamente la correzione del raggio e
quindi anche la funzione M120.
Parametri ciclo
Asse e angolo di rotazione?: inserire l'asse
rotativo con il relativo angolo; programmare gli
assi rotativi A, B e C mediante i softkey. Campo di
immissione da -360,000 a 360,000
Con posizionamento automatico degli assi rotativi da parte del TNC,
si possono introdurre anche i seguenti parametri
AVANZAMENTO? F=: velocità di spostamento
dell'asse rotativo nel posizionamento automatico.
Campo di immissione da 0 a 99999,999
DISTANZA DI SICUREZZA? (in valore incrementale):
il TNC posiziona la testa orientabile in modo tale
che la posizione risultante dal prolungamento
dell'utensile corrispondente alla distanza di
sicurezza non cambi rispetto al pezzo. Campo di
immissione da 0 a 99999,9999
