Cicli di lavorazione: profilo tasca
7.9 CONTORNATURA PROFILO (ciclo 25, DIN/ISO: G125)
7
212
TNC 640 | Manuale utente programmazione di cicli | 4/2015

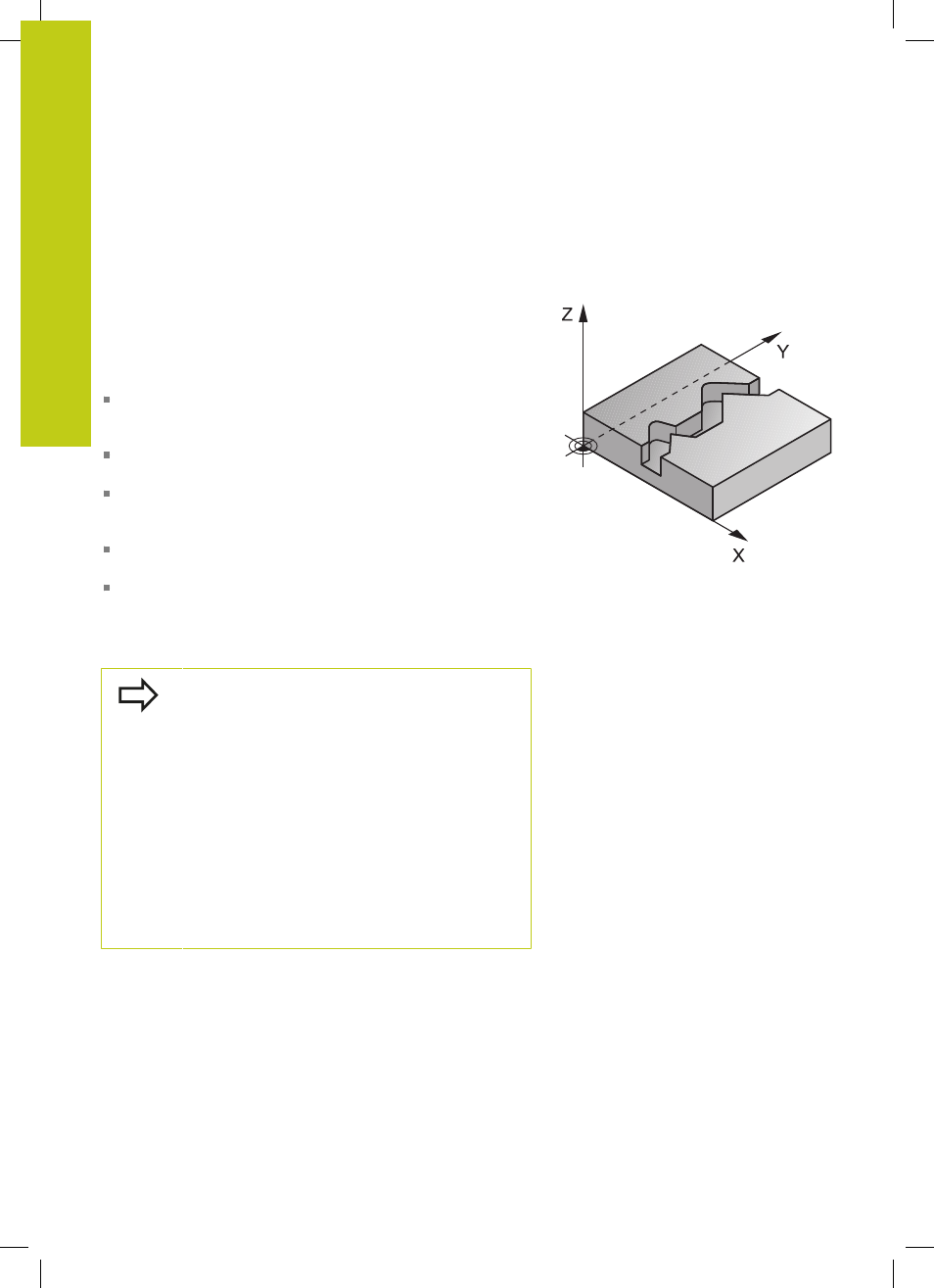

7.9 CONTORNATURA PROFILO (ciclo 25,
DIN/ISO: G125)
Esecuzione del ciclo
Con questo ciclo, assieme al ciclo 14 PROFILO, è possibile lavorare
profili aperti e chiusi.
Il ciclo 25 CONTORNATURA PROFILO offre, rispetto alla
lavorazione di un profilo con blocchi di posizionamento, notevoli
vantaggi:
Il TNC controlla nella lavorazione che non si verifichino
spogliature o danneggiamenti del profilo. Possibilità di controllo
del profilo con test grafico
Se il raggio dell'utensile è troppo grande, occorre
eventualmente rifinire gli spigoli interni del profilo
La lavorazione può essere eseguita interamente con fresatura
concorde o discorde. Il modo di fresatura rimane invariato
perfino in caso di lavorazione speculare del profilo
In caso di più accostamenti il TNC può spostare l'utensile in
avanti e indietro riducendo il tempo di lavorazione
Possibilità di definizione di quote di sovrametallo per poter
sgrossare e rifinire il profilo in più passate di lavorazione
Per la programmazione
Il segno del parametro ciclo Profondità determina
la direzione della lavorazione. Se si programma
Profondità = 0 il TNC non esegue il ciclo.
Il TNC considera solo il primo label del ciclo 14
PROFILO.
La memoria per un ciclo SL è limitata. Si possono
programmare in un ciclo SL al massimo 16384
elementi di profilo.
Il ciclo 20
DATI PROFILO non è necessario.
Le funzioni ausiliarie
M109 e M110 non sono attive
per la lavorazione di un profilo con il ciclo 25.
Se si impiegano i parametri Q locali
QL in un
sottoprogramma del profilo, è necessario assegnarli
o calcolarli all'interno del sottoprogramma del profilo.
