Cicli di lavorazione: profilo tasca
7.12 Esempi di programmazione
7
222
TNC 640 | Manuale utente programmazione di cicli | 4/2015

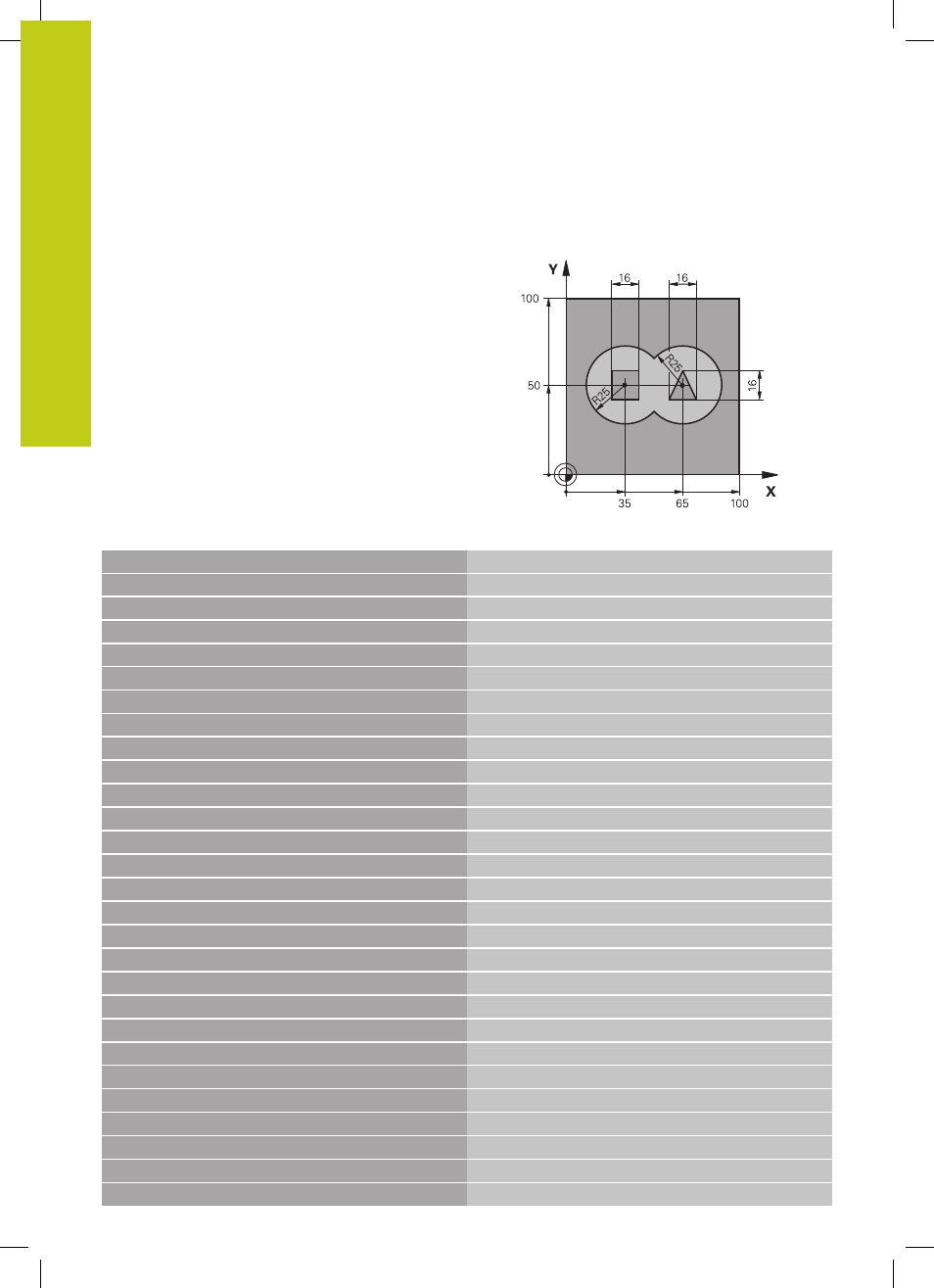

Esempio: preforatura, sgrossatura, finitura di profili
sovrapposti
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2500
Chiamata utensile punta, diametro 12
4 L Z+250 R0 FMAX
Disimpegno utensile
5 CYCL DEF 14.0 PROFILO Definizione dei sottoprogrammi di profilo
6 CYCL DEF 14.1 LABEL PROFILO 1/2/3/4
7 CYCL DEF 20 DATI PROFILO
Definizione dei parametri generali di lavorazione
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETTORIA UT.
Q3=+0.5 ;SOVRAM. LATERALE
Q4=+0.5 ;SOVRAM. PROFONDITÀ
Q5=+0 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0.1 ;RAGGIO ARROTOND.
Q9=-1 ;SENSO DI ROTAZIONE
8 CYCL DEF 21 PREFORARE
Definizione del ciclo "Preforatura"
Q10=5 ;PROF. INCREMENTO
Q11=250 ;AVANZ. INCREMENTO
Q13=2 ;UTENSILE SVUOTAMENTO
9 CYCL CALL M3
Chiamata ciclo "Preforatura"
10 L +250 R0 FMAX M6
Cambio utensile
11 TOOL CALL 2 Z S3000 Chiamata utensile di sgrossatura/finitura, diametro 12
12 CYCL DEF 22 SVUOTAMENTO Definizione del ciclo "Svuotamento"
Q10=5 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=350 ;AVANZ. PER SVUOT.
